国际汽联赛事级赛车防滚架结构设计

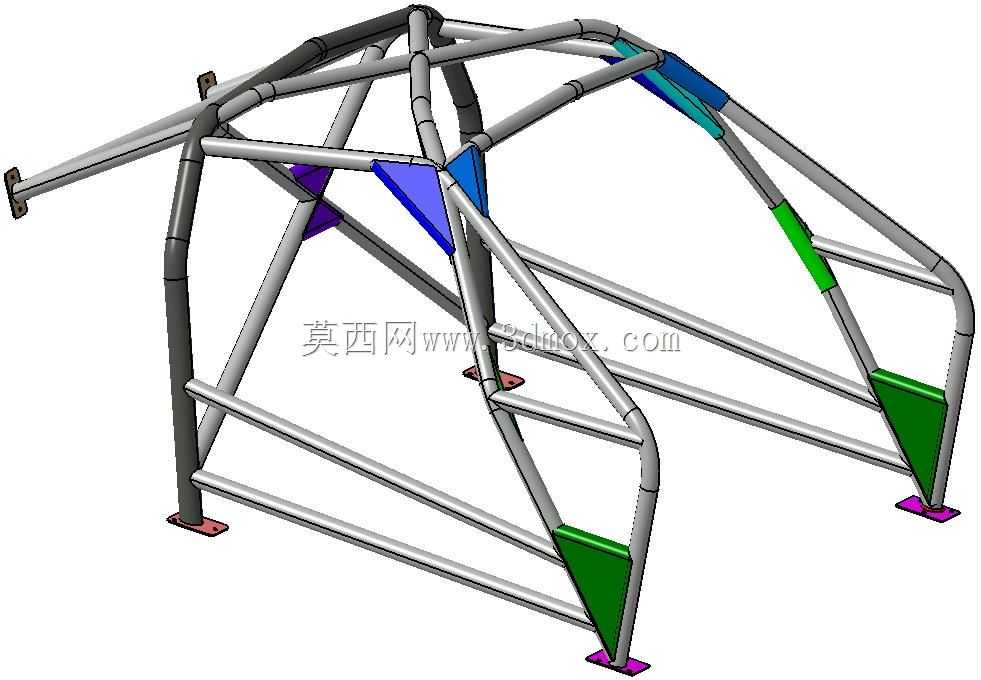

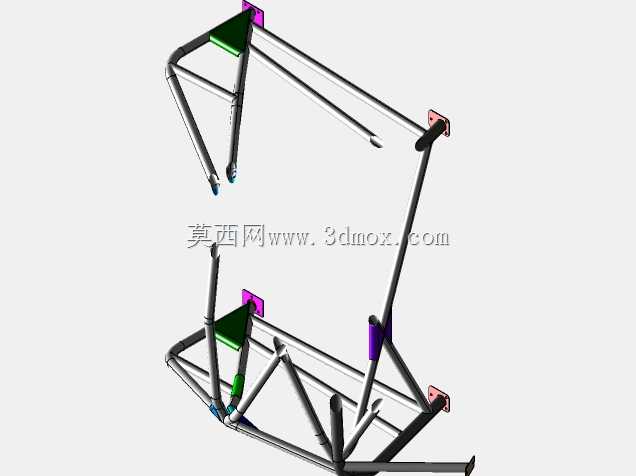

这套钢管桁架结构主要应用于场地拉力、漂移等专业汽联赛事的赛车改装环节，核心作用是在车辆发生翻滚、高速碰撞等极端工况下，为座舱内的驾乘人员构建足够的刚性生存空间，避免车体变形挤压乘员舱造成伤害，是赛事车辆安全改装中优先级最高的核心结构件。从结构设计逻辑来看，整体采用空间桁架式受力布局，主受力环、前支撑腿、侧边防撞斜撑、顶部横向连接梁、后部斜向支撑形成多组闭合三角形受力单元，这种结构可以在控制整体重量的前提下最大化结构刚性，当外力从任意方向作用于车架时，载荷可以通过多根钢管快速分散传递到整个桁架结构，避免局部应力集中导致的结构断裂。不同管径的钢管对应不同受力位置的载荷需求，主承力环位置采用大直径厚壁钢管，承担翻滚时的主要垂直冲击载荷；侧边防撞区域、斜向支撑位置采用稍小直径的钢管，兼顾侧向抗冲击能力与结构轻量化要求，所有钢管连接位置都做了相贯线切口处理，保证管材拼接时贴合紧密，后续焊接时可以获得足够的焊缝接触面积，避免虚焊、应力集中等焊接缺陷。结构底部预留了与原车底盘大梁、门槛梁位置对应的安装固定支座，每个支座都采用带安装孔的钢板焊接在对应钢管端部，安装时可以通过高强度螺栓直接与底盘强化点位连接，不需要额外在底盘上大规模切割改动，适配对应车型的座舱安装边界，不会干涉驾乘人员的座椅、安全带、方向盘等操作空间，顶部的弧形轮廓完全贴合赛车座舱的顶部空间，侧边防撑的位置刚好对应车门内侧，在车门受到侧向撞击时可以直接承接冲击力，不会侵入座舱内部。在实际赛事应用场景中，这套结构除了基础的防滚防护作用，还可以作为整车刚性强化的核心骨架，大幅提升整车的抗扭转刚性，减少激烈驾驶时车身的形变反馈，让悬挂系统的动作更加精准，提升车辆的操控响应速度，部分预留的安装点位还可以直接固定赛车座椅、多点式安全带、灭火系统等赛事专用装备，不需要额外在车身上焊接支架。设计过程中充分考虑了不同方向的碰撞受力路径，前部支撑腿向前延伸至防火墙位置，后部斜撑连接到后减震器安装座附近，形成完整的前后载荷传递通路，当车辆发生正面、后部碰撞时，冲击载荷可以通过防滚架结构分散到整个车身，避免局部受力过大导致座舱变形，所有钢管的弯折位置都采用大圆弧过渡，避免小角度弯折造成的管材强度下降，彩色标识的区域对应不同的受力分区，方便生产加工时区分不同规格的管材，减少装配时的错装概率。
