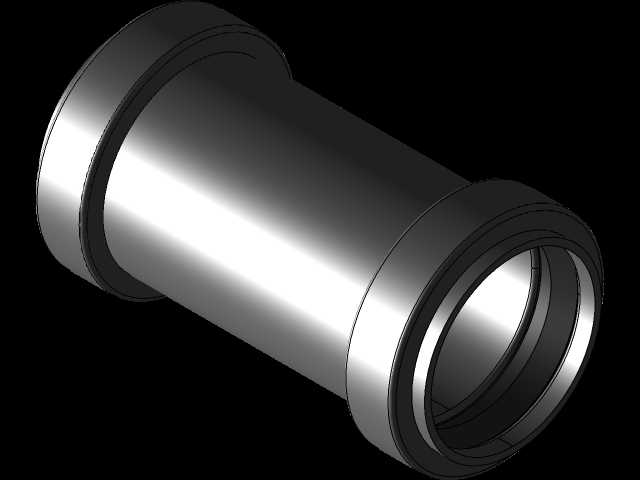

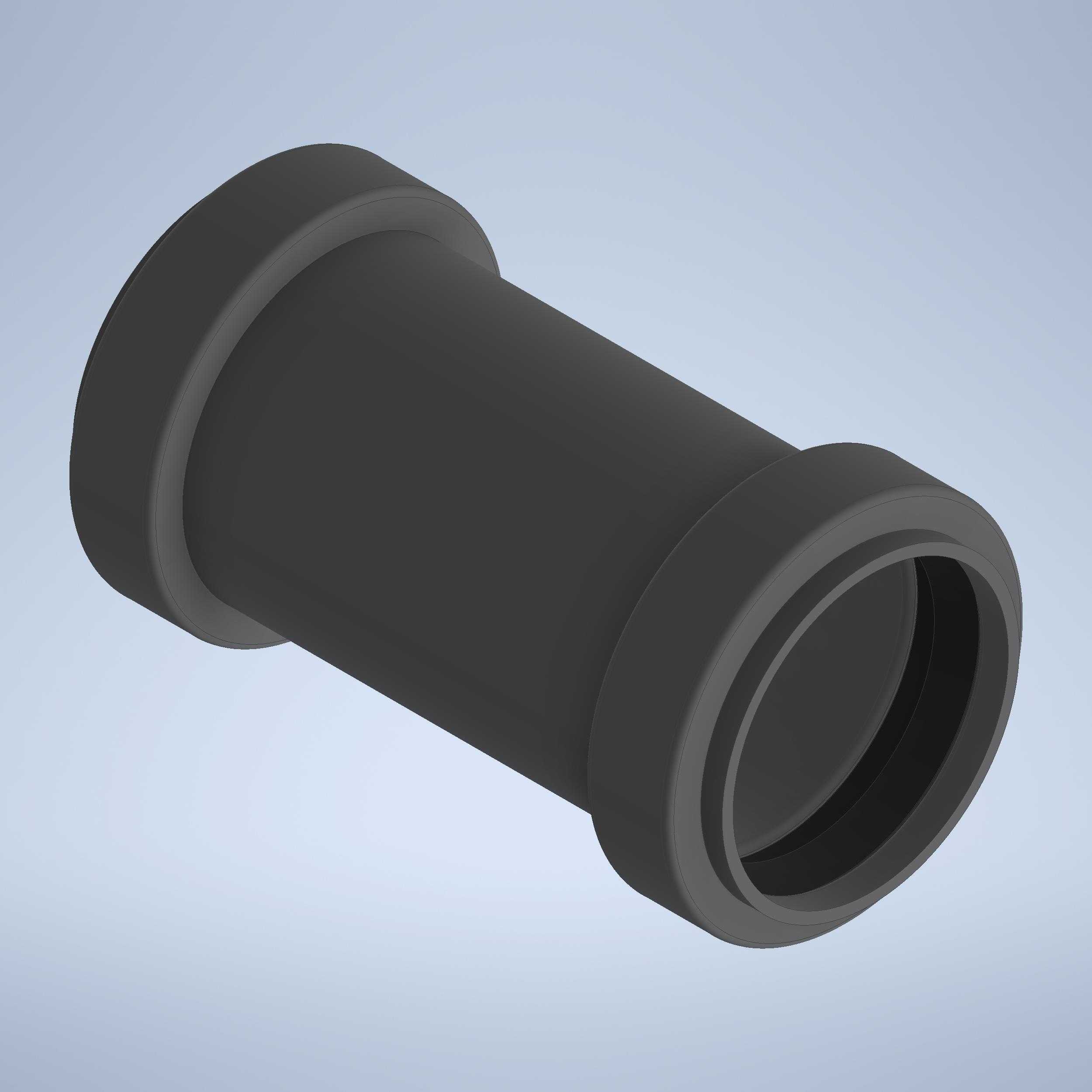

DN40规格KG型双承插管道连接件

在民用给排水管路布设、工业循环水系统搭建、化工介质低压输送等场景中，同管径管道的直线对接是管路施工里占比极高的工序，这款DN40规格的双承插结构连接件，就是针对这类直连需求设计的管路配件。从实际使用场景来看，它不需要额外加工管端螺纹，也不需要搭配多组密封垫片与紧固件，施工时仅需将两端待连接的管材分别插入承口内部，配合对应粘接剂或者密封圈即可完成固定，相比传统丝接、法兰连接的工序，安装效率能提升40%以上，尤其适合家装水路改造、厂区架空管路快速铺设这类对施工节奏要求较高的作业场景。从结构设计逻辑来看，这款连接件整体采用等径直筒形态，两端的承口部位做了加厚凸缘处理，一方面是为了增大承口与管材外壁的接触面积，保证粘接或者卡压时的连接强度，避免管路带压运行时出现管材脱出的问题；另一方面加厚的凸缘结构也能提升承口部位的抗形变能力，在冬季低温环境下，即便管材出现轻微冷缩形变，承口也能保持足够的抱紧力，降低接口渗漏的概率。连接件的筒身主体壁厚保持均匀一致，建模时严格遵循管路配件的壁厚设计规范，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、管路通径缩小影响介质输送效率。从安装边界尺寸来看，这款连接件的总长度适配DN40管材的常规插入深度要求，两端承口的内径公差控制在合理区间，既能够保证管材可以顺利插入，不会出现装配卡顿，也不会因为间隙过大导致密封层厚度不均留下渗漏隐患。筒身外壁做了光滑过渡处理，没有多余的凸起结构，在管路暗埋铺设时，不会因为结构棱角破坏防水层或者保温层，外露布设时也能保持管路外观的整洁一致性。在实际选型过程中，这款双承插连接件仅适用于同公称通径的管材直线对接，不能用于变径连接或者转角位置的管路布设，安装前需要确认待连接管材的端面平整度，避免端面倾斜导致插入深度不足影响连接强度，承插作业时需要保证管材插入到位，让管端抵到承口内部的定位台阶，才能保证接口的承压能力达到设计标准。建模过程中对承口内部的定位台阶、密封槽位置都做了精准还原，能够直接用于管路装配模拟、施工方案的碰撞校验，帮助设计人员提前预判管路布设时的空间占用情况，减少现场施工时的尺寸冲突问题。
