2.5英寸法兰式手动不锈钢球阀结构

化工流体输送管线的工况往往对截断类部件有严苛要求，这款2.5英寸通径的法兰式球阀，正是针对长期连续运行的化工介质输送场景设计，主体采用SS316材质打造，可适配多数腐蚀性流体的输送管控需求，避免常规碳钢构件在腐蚀环境下过早出现锈蚀、密封失效的问题。从实际使用场景来看，这类阀门常布设在化工车间的工艺管线分支、储罐进出口、换热设备连接端等位置，既可以做全开全关的截断操作，也可通过手柄的角度调整，在一定范围内调节管路内的介质流量，匹配不同工艺阶段的流量需求。

设计过程中优先考虑了长期运行的可靠性，球体与阀座的密封面采用研磨级贴合处理，减少介质内微小颗粒对密封面的冲刷磨损，阀杆位置设置了多重密封结构，避免阀杆转动过程中出现介质外漏的问题，手柄的操作力矩经过匹配调校，即便管线内存在一定压力，操作人员也无需借助额外工具即可完成开关动作。上下两端的法兰结构严格匹配对应通径的法兰安装标准，法兰盘上的螺栓孔位置、孔距、法兰厚度都经过尺寸校核，现场安装时无需额外做适配加工，只要匹配对应压力等级的密封垫片，对齐螺栓孔锁紧即可完成装配，安装边界预留了足够的螺栓操作空间，不会出现扳手无法就位的问题。

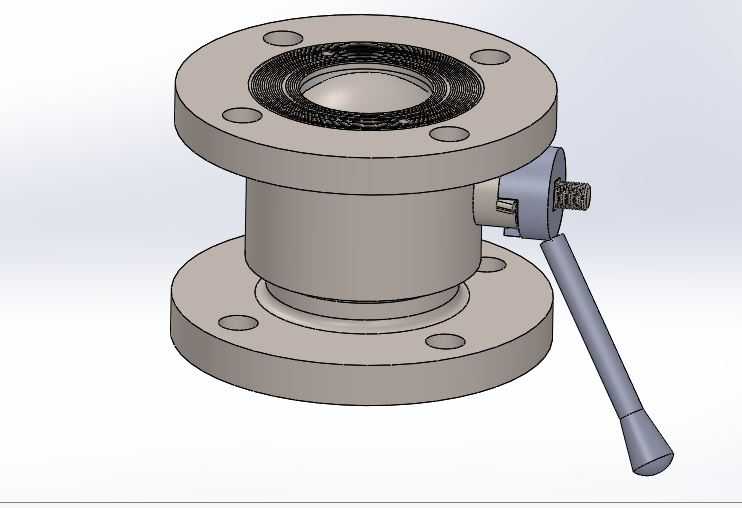

结构建模时对各个部件的装配间隙做了还原，包括球体与阀体的配合间隙、阀杆与填料压盖的配合公差、手柄与阀杆的连接定位结构都做了完整呈现，法兰盘上的密封槽结构也做了细节刻画，能够直观看到密封件的安装位置。整体结构没有冗余的设计部件，所有构件都服务于密封可靠性与操作便捷性，阀体外壁的厚度经过承压校核，可满足常规中低压化工管线的承压要求，手柄的长度经过力矩计算，既保证操作省力，也不会因为手柄过长导致管线旁的操作空间被过度占用，侧面的阀杆固定结构可避免长期开关操作后阀杆出现窜动，进一步延长阀门的免维护周期。
