三英寸双由令式球阀结构设计方案

　　在民用给排水、化工流体输送、暖通空调循环管路等场景中，大口径手动截断阀的选型往往需要兼顾操作便捷性、密封可靠性与安装维护效率，这款3英寸规格的球阀正是针对这类中等通径管路需求开发的手动控制元件。从结构设计逻辑来看，该球阀采用浮动球密封结构，球体与两侧阀座的配合面经过精度匹配，在管路介质压力作用下，球体可向出口侧阀座产生微量位移，压紧密封面实现零泄漏截断，相比同口径闸阀，其流道完全直通的设计能大幅降低介质流经时的阻力损失，减少管路输送过程中的压损与能耗。

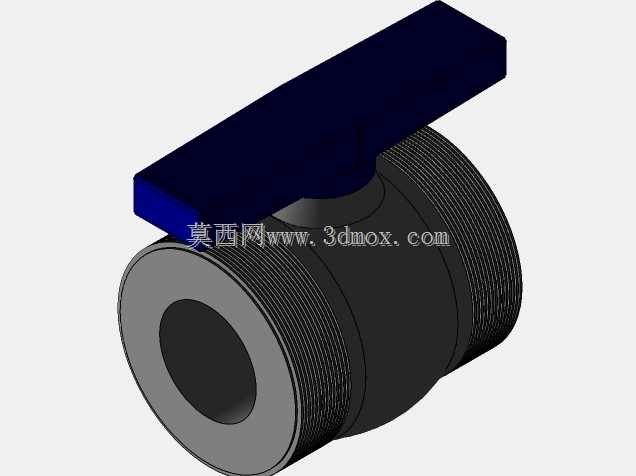

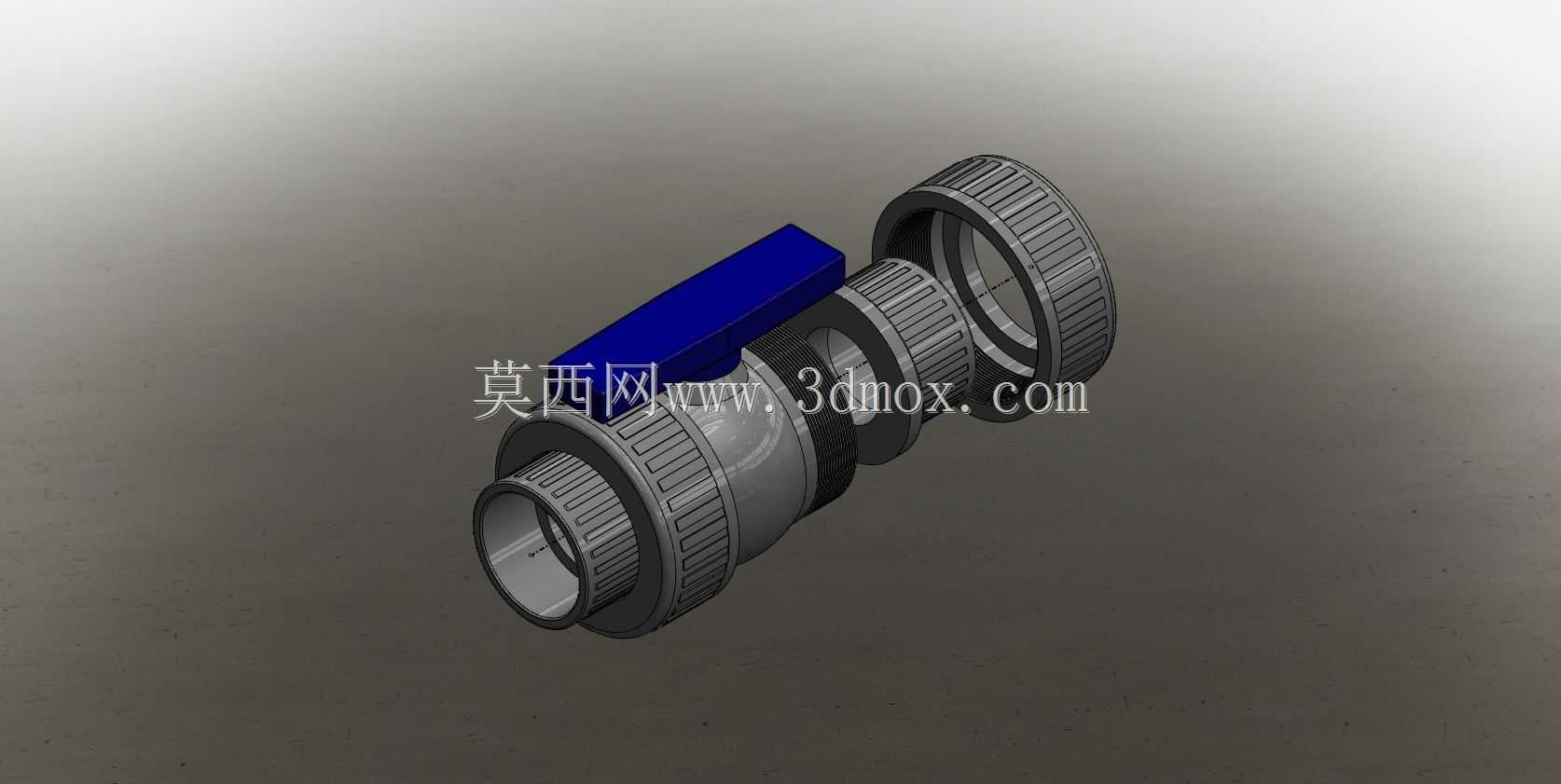

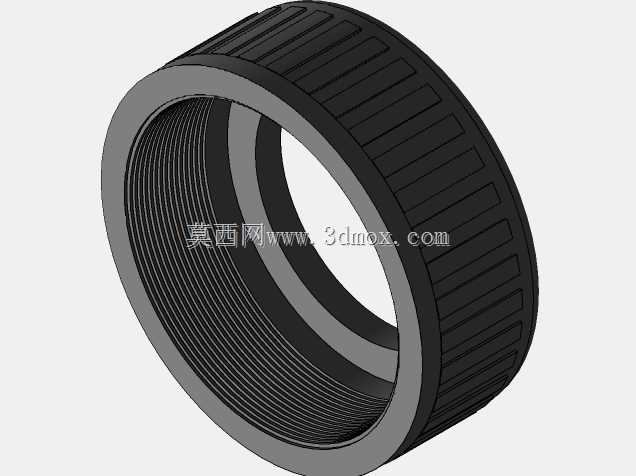

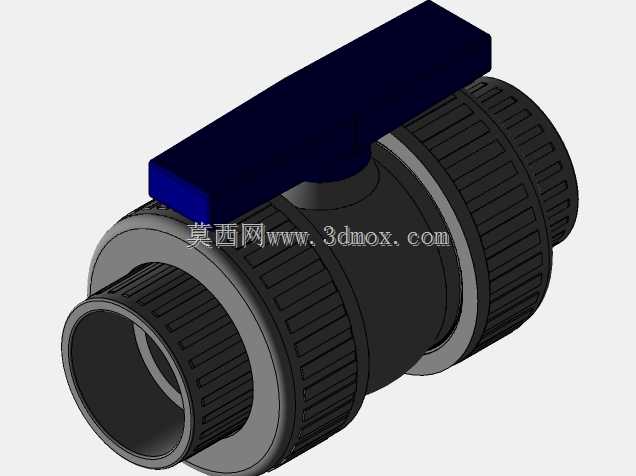

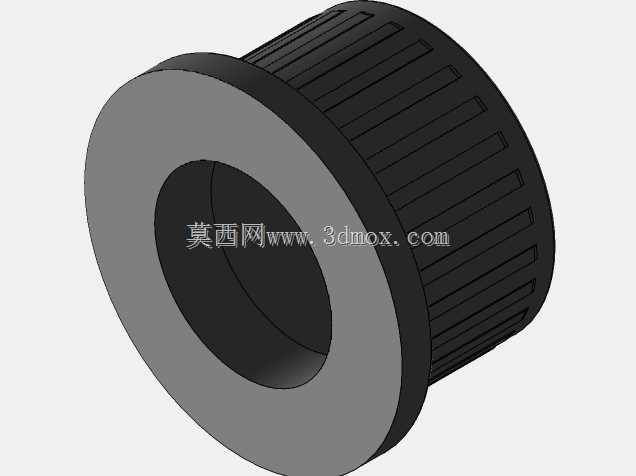

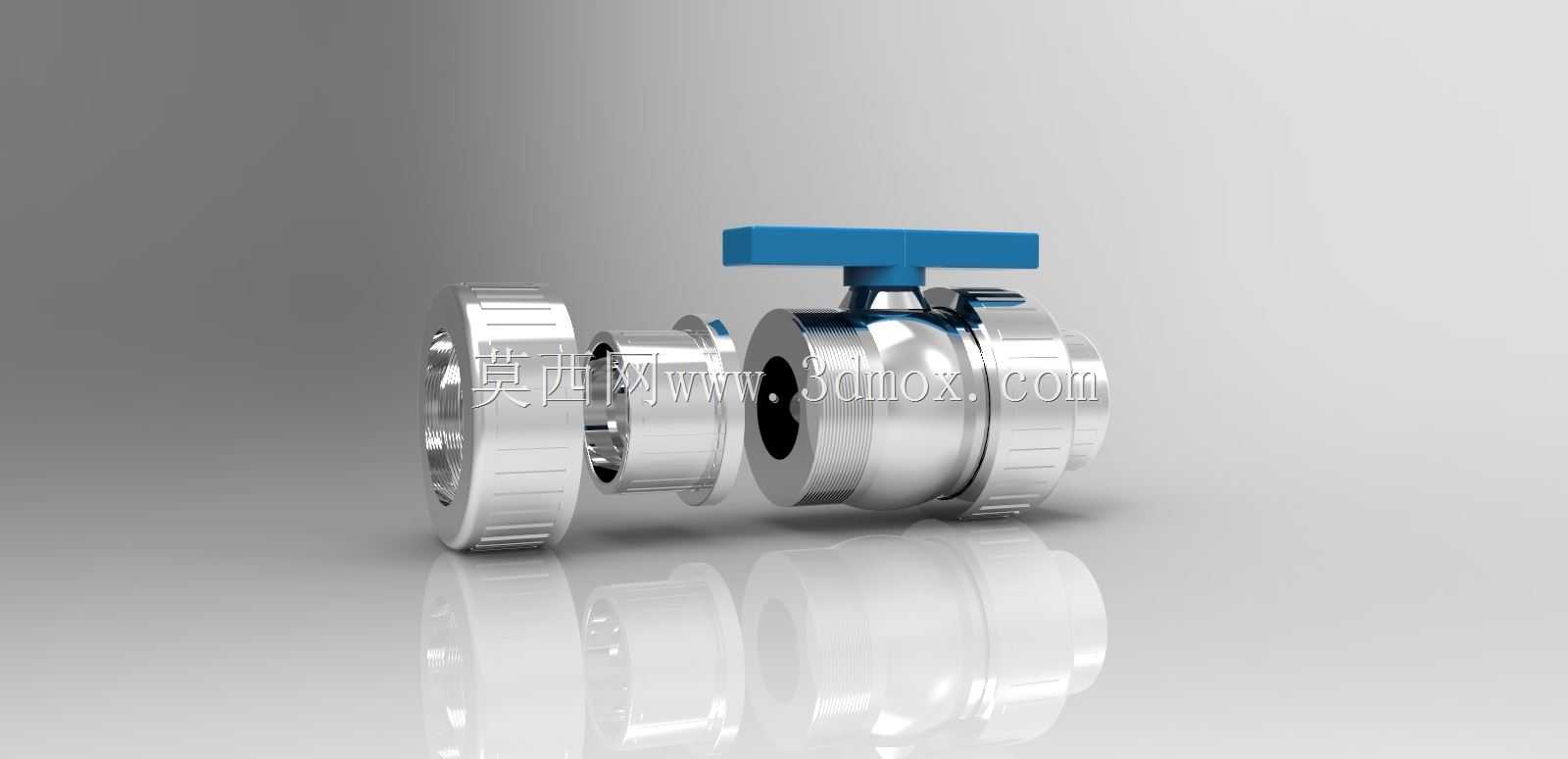

　　阀体两端采用带防滑滚花的由令接头结构，安装时无需转动整段管路，仅需旋动两端锁紧螺母即可完成阀门与管路的对接，极大降低了现场安装的操作难度，尤其适合空间受限的管路布设场景，后期维护拆卸时也无需大范围拆解相邻管路，可单独将阀体拆下检修或更换密封件。顶部的蓝色操作手柄采用扁平式加长设计，力臂长度经过匹配计算，操作人员无需借助额外工具，仅靠手部力量即可完成通断切换，手柄表面的防滑结构可避免带水或带油污操作时出现打滑，手柄的旋转角度限位为90度，手柄与管路平行时为全开状态，垂直时为全关状态，现场操作人员可直观判断阀门启闭状态，避免误操作。

　　从安装边界尺寸来看，该球阀通径为3英寸，适配对应公称通径的塑料或金属管路，阀体整体轴向长度符合通用管路配件安装尺寸规范，两端接头的螺纹规格匹配同通径标准管路接口，安装时无需额外定制转接件。阀体中部的阀杆密封采用多重填料结构，可在长期使用过程中避免介质从阀杆处渗漏，即使在带压工况下也能保证密封性能稳定。在实际应用中，这类球阀可用于水、弱腐蚀性流体、低压气体等介质的通断控制，不适用于节流工况，长期处于半开状态会导致高速介质冲刷球体与阀座密封面，缩短阀门使用寿命，因此设计时也在手柄位置预留了状态标识结构，提醒操作人员仅将其作为截断阀使用。建模过程中对各部件的配合间隙做了精准还原，锁紧螺母与阀体的螺纹配合、球体与阀座的贴合间隙、阀杆与阀体的转动配合都符合实际加工装配公差要求，可直接用于管路系统的装配干涉校验、施工模拟以及相关教学演示场景。
