8英寸ANSI600级带旁通焊接球阀结构设计

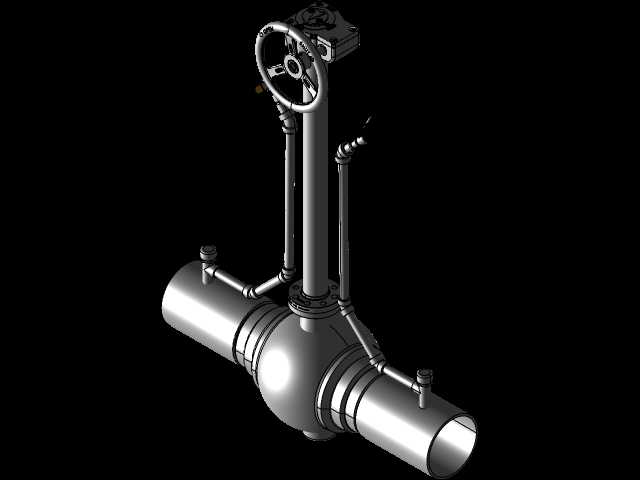

这款大口径焊接球阀主要面向长输高压管线、油气集输场站、大型化工流体输送系统的截断工况设计，适配8英寸公称通径的高压焊接管线，压力等级对应ANSI 600磅级，可满足高温高压流体介质的长期可靠截断需求。不同于常规小口径球阀，该结构集成了旁通管线组件，在主阀启闭操作前可通过旁通实现阀前后压力平衡，大幅降低操作扭矩，避免高压差下启闭操作导致的密封面冲蚀损伤，同时配套的蜗轮蜗杆操作机构可进一步放大操作力矩，即使在管线满压状态下也能实现单人手动操作，无需额外配置液压或气动执行机构即可满足现场操作需求。从结构设计逻辑来看，阀体采用全焊接结构，相比法兰连接形式可减少高压工况下的泄漏点，焊接端可直接与同规格管线对接焊合，适配长输管线现场焊接安装的施工要求，整体安装边界与同压力等级同通径的对焊球阀保持一致，无需额外调整管线支墩间距与安装预留空间。旁通管线采用小口径针阀与导压管组合结构，导压管沿阀体外壁对称布置，既避免了外置旁通结构易受外力磕碰损坏的问题，也能保证阀腔压力平衡过程中介质流动平稳，不会出现压力冲击导致的密封件移位。主阀密封采用固定球结构设计，球体上下配置支撑轴，避免大口径球体在高压介质作用下出现偏移导致密封比压不足，密封面采用堆焊硬质合金处理，可耐受含固体颗粒介质的长期冲刷，适配油气、化工介质、高温水等多种常见工业流体的输送工况。在管线检修或流程切换作业中，操作人员可先开启旁通小阀，待主阀前后端压力差值降至允许范围后，再操作手轮带动蜗轮机构驱动主阀启闭，既降低了操作力，也能避免高压差下高速流体冲刷密封面导致的密封失效，有效延长阀门整体使用寿命。整体结构的所有外接部件均沿阀体轴线对称布置，重心与管线轴线重合，安装后不会对管线产生额外的偏载力矩，适配长输管线架空、埋地等多种安装场景，配套的操作手轮高度符合现场站立操作的人机工程要求，无需额外配置操作平台即可完成日常启闭作业。
