开口锁紧型轴环机械结构设计

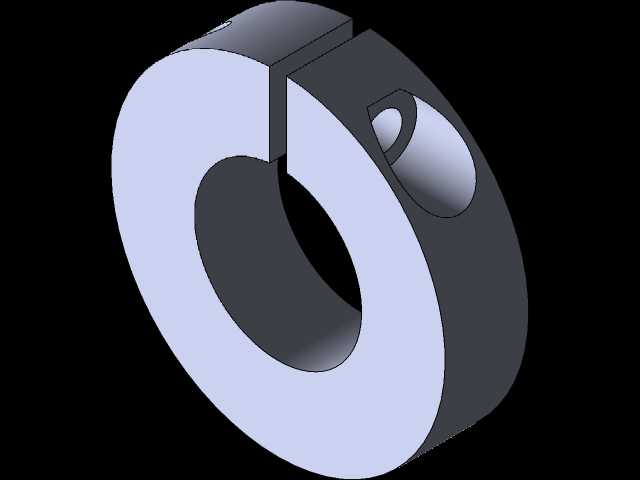

在各类轴系传动结构中，轴环是承担轴向定位、限位锁紧功能的核心基础零件，广泛应用于输送设备辊筒轴端、机床进给轴限位、自动化流水线传动模组、小型减速机输入输出轴定位等场景，相比传统轴肩定位的一体式结构，这种开口式锁紧轴环无需在轴件上加工台阶，能大幅降低长轴类零件的加工难度，同时可灵活调整轴向固定位置，适配不同安装间距的装配需求。

从功能特性来看，这款轴环采用单侧开口的剖分式结构，开口侧预留了锁紧螺钉安装位，通过拧紧螺钉可让开口产生弹性收缩，抱紧在对应直径的光轴表面，相比紧定螺钉直接顶触轴面的固定方式，这种环抱式锁紧不会在轴表面产生顶压凹痕，后续拆装调整时不会划伤轴面，也能避免长期运行后螺钉松动导致的定位偏移。轴环侧面加工的沉头螺钉孔，可让锁紧螺钉完全沉入孔内，不会突出轴环端面，避免轴环转动时螺钉头剐蹭周边相邻的轴承、齿轮或者机架壁板，适配安装空间紧凑的轴系布局。

设计过程中，首先明确了轴系的安装边界：适配的轴径为20mm，轴环自身外径控制在40mm，轴向厚度20mm，这个尺寸比例既保证了抱紧时的接触面积足够提供轴向锁紧力，避免受轴向载荷时出现滑移，也不会因为外径过大占用过多径向安装空间，厚度方向的尺寸也能满足多数轴承内圈、传动轮端面的抵接限位需求，不会因为厚度过薄导致抵接面压强过大损伤零件端面。螺钉选用M4规格的内六角沉头螺钉，对应的沉头孔深度与攻丝深度经过匹配计算，既保证螺纹啮合长度足够提供锁紧拉力，也不会因为攻丝过深穿透轴环侧壁影响结构强度。

实际装配时，只需将轴环套入光轴的预设位置，交替拧紧开口处的锁紧螺钉，让开口均匀收缩即可完成固定，不需要对轴面做额外的键槽或者台阶加工，对于现场改造、位置需要频繁调整的试验设备轴系来说，这种结构的适配性远高于一体式定位轴环。同时轴环的两个端面都做了平面度管控，抵接传动件或者轴承内圈时能保证端面与轴线的垂直度，避免长期运行时因为端面偏斜导致轴系产生附加弯矩，影响轴承使用寿命。在一些轻载传动的场景下，这类轴环还可以替代轴端挡圈使用，相比卡簧式的轴端挡圈，它能承受更大的轴向冲击力，不会因为轴向载荷突变出现卡簧脱出的问题，运行可靠性更高。
