40mm外径合金钢单槽电机传动皮带轮

　　这款小直径单槽皮带轮主要面向桌面级传动机构、小型电机输出端以及紧凑空间内的带传动改造场景，在3D打印机送料联动、小型输送线张紧、实验台动力转接、微型风机调速传动中都能见到同类结构的应用。轮体采用合金钢材质，整体刚性远高于普通塑料或铸铝小带轮，在频繁启停、小幅冲击的工况下不易出现轮缘变形或键槽压溃。

　　从实际装配角度看，轮体外径控制在40mm，属于小减速比传动里的主动轮常用规格。当配合较大直径从动轮时，可以获得平稳的降速增扭效果；若用作张紧轮，则可压在皮带松边，通过调整轮轴位置改变包角，抑制皮带跳动和打滑。轮缘开设单条V型槽，槽型轮廓与对应三角带的楔角匹配，两侧工作面承担主要摩擦力，槽底保留间隙，避免皮带底部触底导致传动失效。

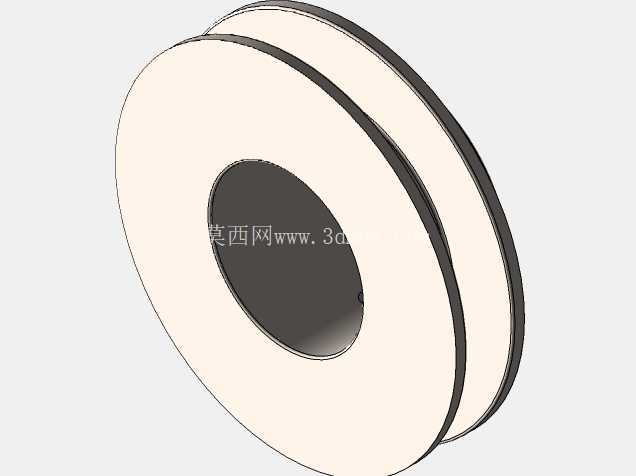

　　结构上，轮体由两侧挡边和中间槽底形成完整带槽，挡边高度略高于皮带装入后的顶面，可在轴系轻微偏斜时限制皮带脱出。中心孔作为安装基准，孔径按40mm级电机轴或转接轴配套设计；孔壁与轴面采用过渡或小间隙配合，便于压装或热装。侧面配置M6丝锥孔形成锁紧结构，装配时紧定螺钉端部压入轴面定位平面，可防止带轮在正反转切换时沿轴向窜动或周向打滑。相比单纯依靠键连接的微型带轮，丝锥顶丝方案在小扭矩、低空间布局中加工更简单，拆装调整也更方便。

　　建模时需要重点控制几个边界：一是外圆与中心孔的同轴度，若偏心过大，高速旋转会产生周期性振动，并使皮带松紧边长度不断变化；二是槽面的表面粗糙度和角度一致性，槽面过粗会加剧皮带磨损，角度偏差则会减小有效接触面积；三是两侧轮缘的平行度，挡边倾斜会让皮带在运行中持续跑偏。三维造型中可先绘制回转截面，再通过旋转特征生成主体，随后切除中心孔、创建M6螺纹底孔并采用装饰螺纹或真实螺纹表达锁紧孔。

　　安装空间方面，40mm外径意味着轮体径向占用较小，适合电机端盖附近结构密集的位置。轴向宽度由单槽尺寸决定，设计时要给皮带宽度、轮缘厚度以及轴端挡圈或锁紧螺钉预留空间。皮带装入后，应保证带轮槽中心与从动轮槽中心处于同一平面，平面度误差会造成皮带单侧磨损。张紧力不宜按大型工业带轮经验盲目放大，微型传动中过紧会增大电机轴径向载荷，加速轴承发热，过松则启动瞬间丢转。

　　在选型校核中，可先根据电机额定转速、传动比和皮带线速度确认轮径是否合适，再结合传递扭矩检查皮带与槽面的接触压力。合金钢轮体在耐磨性和抗冲击能力上余量充足，因此这类小轮更常见的失效点并非轮体断裂，而是锁紧螺钉松动、孔轴配合磨损以及皮带槽偏磨。维护时可通过观察皮带运行痕迹判断槽位是否对中：若皮带侧面光亮集中在一侧，通常说明两轴平行度或轮槽共面度存在问题。

　　对于结构设计人员，该模型提供了一个紧凑单槽带轮的完整参考：外轮廓简洁，工艺性好，既可通过车削完成外圆、槽型和端面加工，也可在加工中心上补钻侧面锁紧孔。其设计思路不是追求复杂外形，而是在有限直径内保证带槽定位、轴孔连接和锁紧防松三项核心功能，使小型动力传递机构在狭小安装边界内仍能稳定运行。
