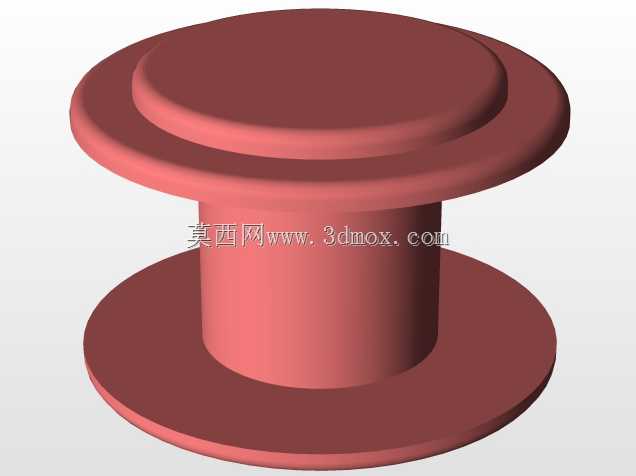

带圆角双法兰圆柱连接支撑构件

这类带圆角的双法兰圆柱构件，常应用在轻工输送设备、小型工装夹具的定位支撑环节，也可作为管路系统中的过渡连接座使用，在需要轴向限位、同时承受一定径向载荷的工位上适配性较强。设计时优先考虑安装边界的适配性，上下两端的圆盘法兰主要承担轴向压紧与定位功能，中间圆柱段作为主体承载结构，所有棱边做R3圆角处理，一方面是消除加工后的锐边毛刺，避免安装调试过程中划伤操作人员或配套密封件，另一方面能降低应力集中系数，在承受交变载荷时减少棱边位置的开裂风险。从安装适配维度看，构件总高度70mm，可直接嵌入对应深度的安装沉孔中，无需额外调整轴向垫片即可满足多数常规工位的安装间距要求；最大直径100mm的法兰盘，可匹配M6-M8规格的圆周均布安装孔，适配常见的型材安装面、设备基板的孔位布局；中间圆柱段最小直径50mm，可直接穿入对应内径的支撑套筒、管路通孔中，配合法兰端面实现轴向定位，不会出现径向窜动问题。实际选型应用时，这类构件不需要额外加工复杂的定位槽，依靠两端法兰的端面贴合即可完成固定，在手动工装、小型实验设备的搭建场景中，能大幅减少装配调试的工作量。结构建模过程中，优先通过旋转凸台特征生成主体轮廓，再对所有棱边做等半径圆角处理，不需要额外的切除或阵列特征，加工时无论是采用棒料车削加工，还是采用注塑、粉末冶金工艺成型，都能保证较高的尺寸一致性，量产时的工艺成本较低。构件的上下法兰端面设计为平面结构，可直接贴合橡胶垫片、金属密封垫实现端面密封，在低压管路的过渡连接场景中，能保证连接位置的密封性，不会出现介质渗漏问题。中间圆柱段的同轴度公差可控制在0.05mm以内，适配有一定同轴度要求的转动支撑工位，作为小型滚轮、导轮的内支撑座使用时，能保证转动过程的平稳性，减少径向跳动带来的设备磨损。
