管道阀门流场参数化仿真分析案例

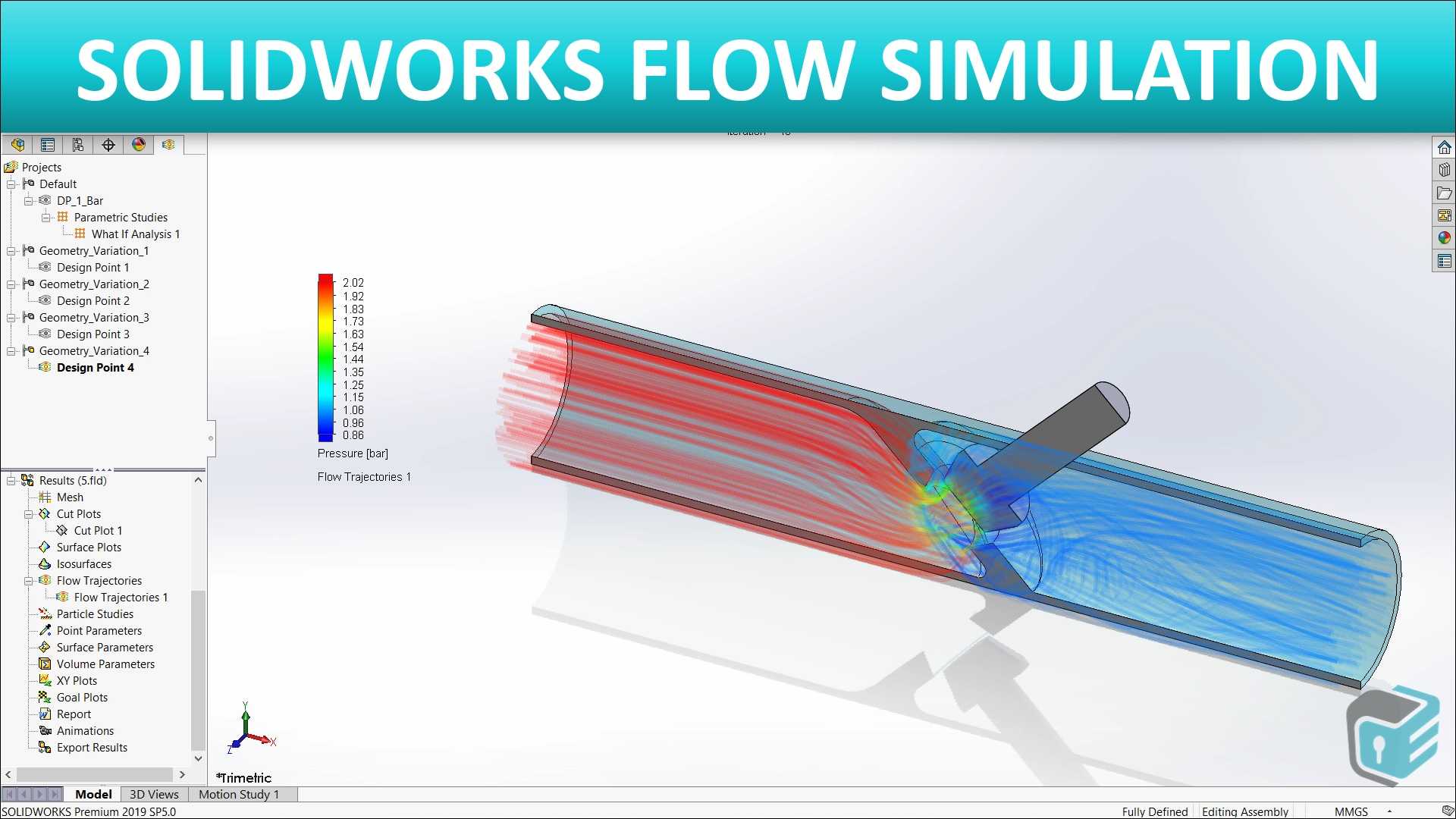

在流体输送管网的工程设计环节，阀门作为管路通断、流量调节的核心控制部件，其内部流道的结构形态直接决定了管路系统的压损水平、流动噪声与长期运行稳定性，很多现场出现的阀门振动、阀瓣冲蚀、局部压损超标问题，本质上都是前期设计阶段未对流场分布做精细化校核导致的。这套参数化流场分析案例，针对支管接入式的管路截止类结构搭建仿真框架，把阀瓣开度、支管接入角度、流道过渡圆角这些直接影响流动状态的核心参数做了变量化绑定，不需要每次调整结构都重新划分网格、设置边界条件，只需要修改对应参数就能自动完成全流程的仿真计算，能大幅缩短多方案对比的迭代周期。从实际工程应用场景来看，这类仿真分析可覆盖市政供水管网的支路调压阀、化工流体输送的管路调节阀、暖通循环水系统的截止阀等多种工况，在设计阶段就能定位到流道内的涡流区、高速冲蚀区，提前优化流道的过渡结构，避免流体在阀腔内部形成大范围的滞流区或者局部高速射流，减少阀体内壁与密封件的冲蚀磨损，同时也能精准计算不同开度下的管路压损，为后续的泵组选型、系统扬程匹配提供准确的数据支撑。在设计思路上，整个模型的流道提取完全贴合实际阀门的安装边界，主管路的通径、支管的插入深度、阀瓣的行程范围都按照常规工业管路的通用安装尺寸做了适配，仿真过程中同时追踪了压力分布与流动迹线，能直观看到不同开度下流体从支管汇入主管后的流动形态，比如小开度工况下支管射流对主管流场的扰动范围、阀瓣背面的涡流尺度这些常规计算很难拿到的细节数据，都能通过参数化批量计算得到量化结果。做这类流场仿真的时候，很多工程师容易忽略安装边界的影响，直接把阀段单独截取出来做计算，实际上阀门前后的直管段长度、支管的接入方位都会对流场分布产生明显影响，这套分析框架在建模时就预留了前后直管段的长度参数，可根据实际项目的安装空间调整计算域范围，保证仿真结果和现场实际运行状态的匹配度，避免出现仿真数据好看但现场应用不达标的问题。对于结构设计人员来说，这类参数化仿真模型不需要掌握太复杂的CFD操作逻辑，就能快速完成不同结构方案的流场性能对比，把更多精力放在结构优化本身，而不是重复的仿真设置操作上，能有效提升阀门类产品的设计效率与运行可靠性。
