CF8材质DN25法兰式手动球阀结构

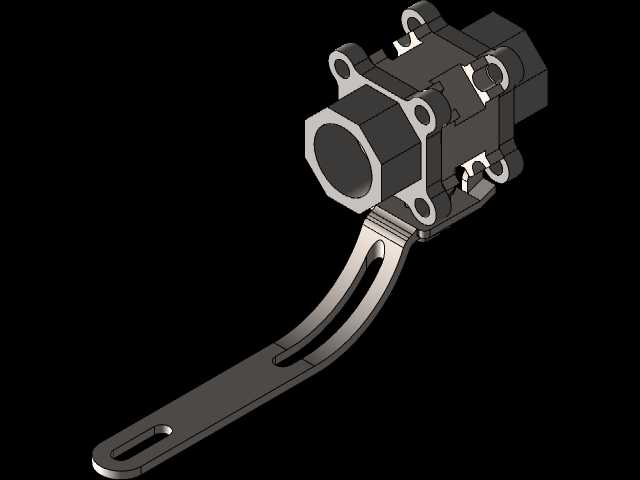

这款手动球阀主要面向中小口径工业流体管路场景设计，适配公称通径DN25的管路系统，阀体采用CF8不锈钢材质，可兼容水、弱腐蚀性流体、低压蒸汽等多种介质的通断控制需求，常见于轻工生产线、小型化工支路、暖通给排水系统、食品加工辅助管路等场景，用来实现管路介质的快速截断与导通，相比闸阀、截止阀，它的启闭行程更短，手柄转动90度即可完成全开全关操作，现场操作效率更高，且流道阻力更小，全开状态下介质压损极低，不会对管路输送效率造成明显影响。从结构设计来看，它采用两片式阀体组合结构，法兰端带四个安装定位孔，安装时可直接与对应通径的管路法兰对接，孔位布局符合常规PN16压力等级的法兰安装尺寸规范，安装边界预留了足够的螺栓操作空间，现场拆装不需要额外定制特殊工装。球体与阀座的密封配合面做了精加工处理，关闭状态下密封性能可靠，可满足低压管路的零泄漏要求，阀杆部位设置了防冲出结构，即使在管路带压状态下操作，也不会出现阀杆被介质压力顶出的风险。配套的长手柄采用杠杆式设计，操作力矩经过优化，普通操作人员不需要借助加力杆就能轻松完成启闭动作，手柄表面做了折弯加强处理，长期使用不会出现变形问题，手柄末端的开孔还可以用来加装锁具，在设备检修或者管路停用状态下可以锁定阀门位置，避免误操作引发安全事故。在建模细节上，所有的安装孔位、密封槽、配合台阶都按照实际加工尺寸做了还原，法兰端面的密封水线、阀体连接螺栓的沉孔位置、手柄与阀杆的配合方榫结构都完整呈现，结构工程师可以直接参考这个模型做管路布局的干涉校验，也可以在此基础上做适配特殊工况的改型设计，比如更换密封材质适配更高温度的介质，或者加装气动执行器改成自动控制球阀，不需要从零开始搭建基础模型，能大幅缩短前期设计的建模周期。需要注意的是，这款球阀的安装方向没有强制要求，水平、垂直管路都可以安装，但手柄操作侧需要预留至少150mm的操作空间，避免现场安装后手柄被周边设备或者管路遮挡，无法正常转动操作。
