法兰连接式手动截止阀结构设计

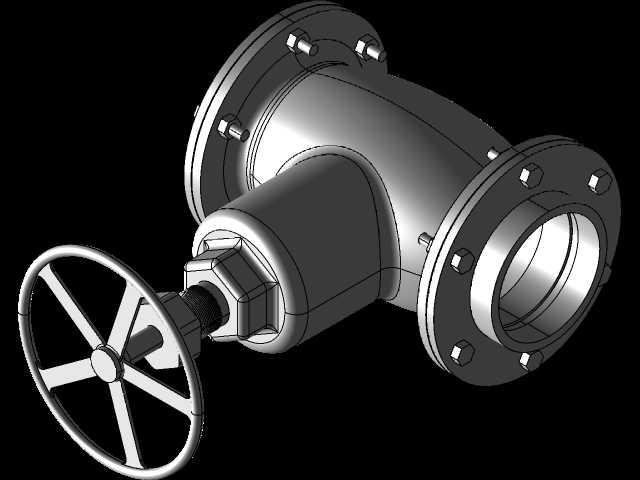

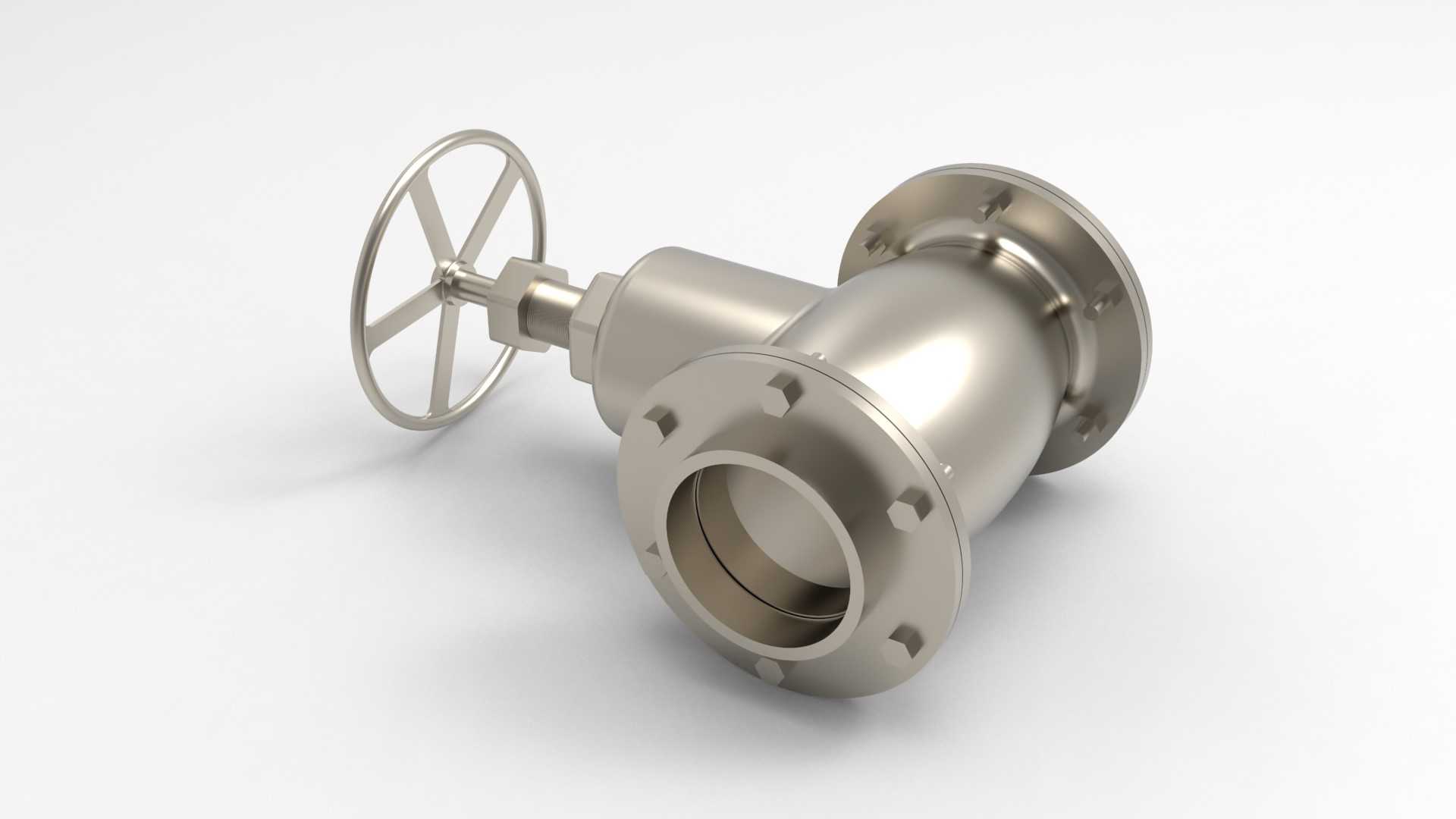

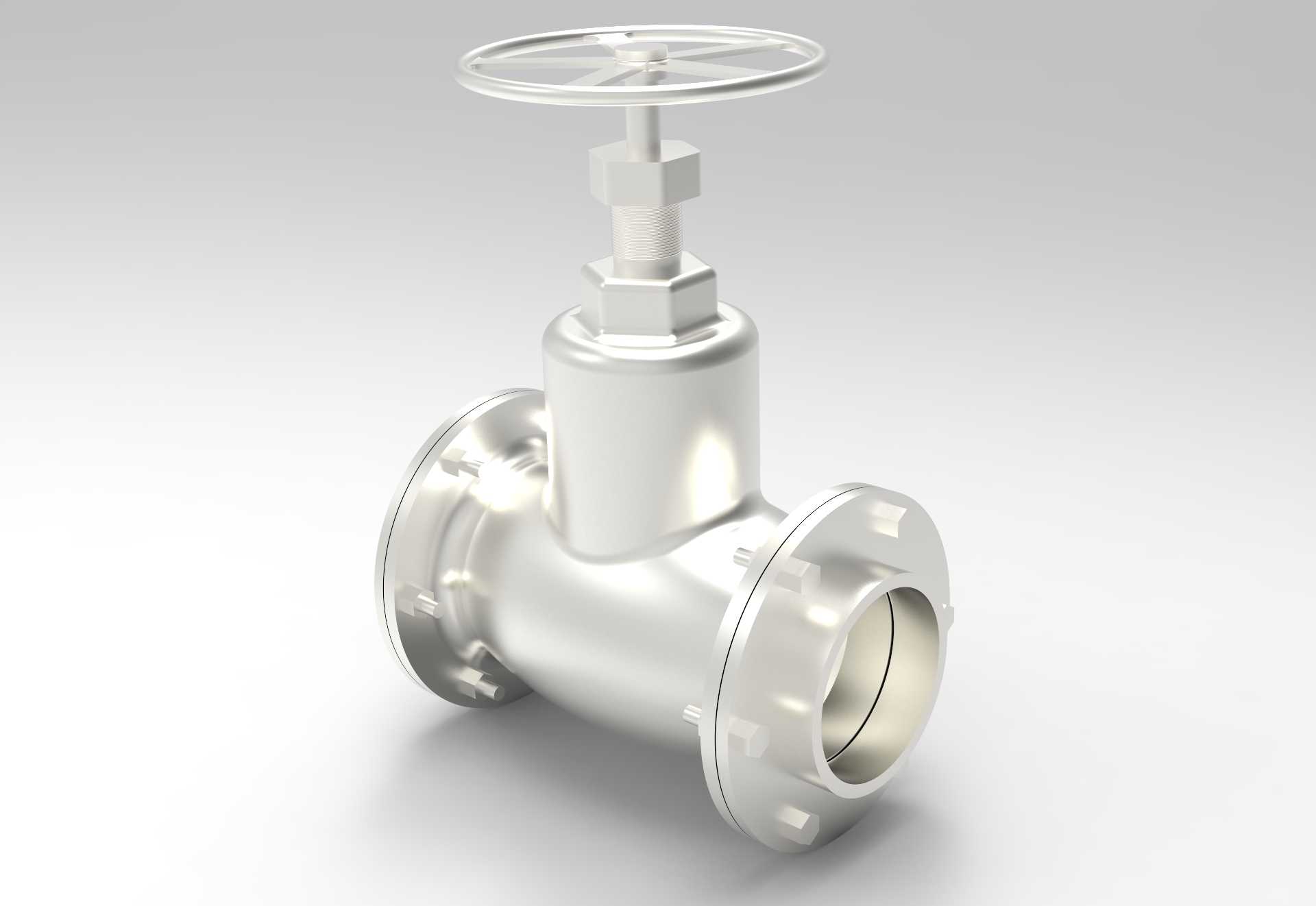

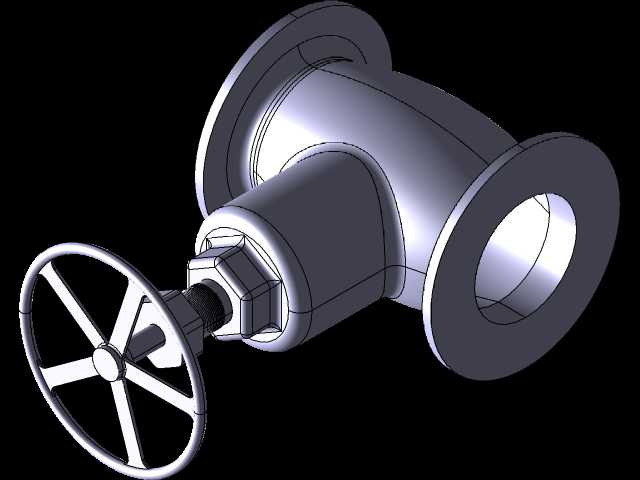

这款手动法兰截止阀的三维结构，完整还原了工业管路系统中常用的截流调节部件的全部细节，从手轮操作端到法兰连接端的每一处结构都做了精准还原，能直接用于管路系统的装配干涉校验、运维培训演示以及产品改型设计参考。不同于球阀的通断式控制逻辑，这类截止阀的核心作用是对管路内的流体流量做线性调节，在供热管网、化工流体输送、市政给排水、工业循环水系统里都有极高的应用占比，尤其是在需要精准控制介质流量、同时要求截流状态下密封性能可靠的管段，截止阀的调节稳定性远优于同通径的闸阀类产品。从结构设计逻辑来看，模型完整呈现了截止阀的核心组成：顶部的轮辐式手轮采用了等距加强筋结构，操作时能均匀传递扭矩，避免单点受力导致的手轮变形，手轮下方的阀杆螺母做了加厚处理，匹配梯形传动螺纹，能在长期带压操作下减少螺纹磨损，提升部件使用寿命。中部的阀盖与阀体采用法兰式螺栓连接，密封面预留了垫片安装槽，可根据输送介质的腐蚀性、温度等级选配金属缠绕垫、橡胶垫或四氟垫片，满足不同工况的密封需求。阀体内部的阀瓣采用了球面密封结构，与环形阀座配合时能实现线性的通流面积变化，操作人员可以通过手轮的旋转圈数精准控制开度，不会出现球阀小开度状态下的流量突变问题，同时球面密封面在关闭状态下能实现零泄漏截流，兼顾调节与截流双重功能。两端的法兰连接结构严格遵循通用管路法兰的安装尺寸规范，法兰盘上的螺栓孔做了沉台处理，安装时螺栓头能完全嵌入沉台，避免突出部分影响管路周边的设备布局，法兰端面的密封水线结构也做了细节还原，能保证安装后垫片受压均匀，减少介质渗漏风险。从安装边界来看，模型保留了手轮操作所需的上部空间尺寸，阀杆的最大提升高度也做了准确还原，设计人员在做管路排布时，可以直接参考模型尺寸预留操作与维护空间，避免出现安装后手轮被周边构件遮挡、无法正常操作的问题。阀体的流道采用了低阻力的流线型设计，能减少介质流经阀体时的压损，降低管路系统的输送能耗，同时流道内壁的圆滑过渡结构也能减少介质内杂质在阀体内的淤积，降低长期使用后的卡涩风险。这类铸铁材质的截止阀通常用于常温常压的水、油品等非强腐蚀性介质输送场景，模型完整还原了铸件的壁厚过渡细节，没有出现薄壁、尖角等不符合铸造工艺要求的结构，能直接作为铸造模具设计、产品加工工艺编制的参考依据，也能用于新入职设计人员的阀门结构原理教学，帮助从业者快速理解截止阀的动作逻辑与装配关系。
