钎焊式板式换热结构三维设计

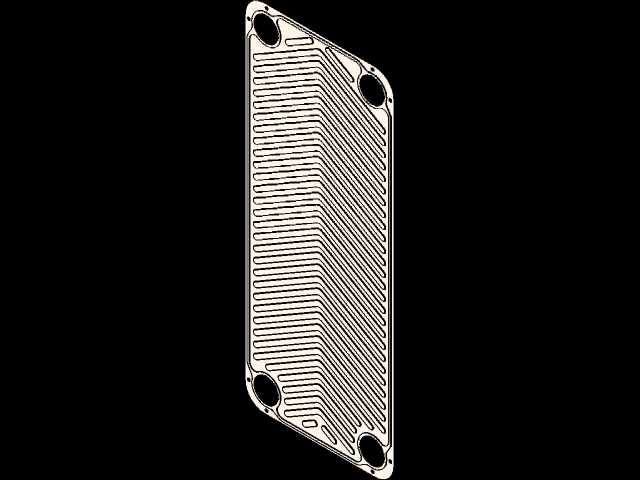

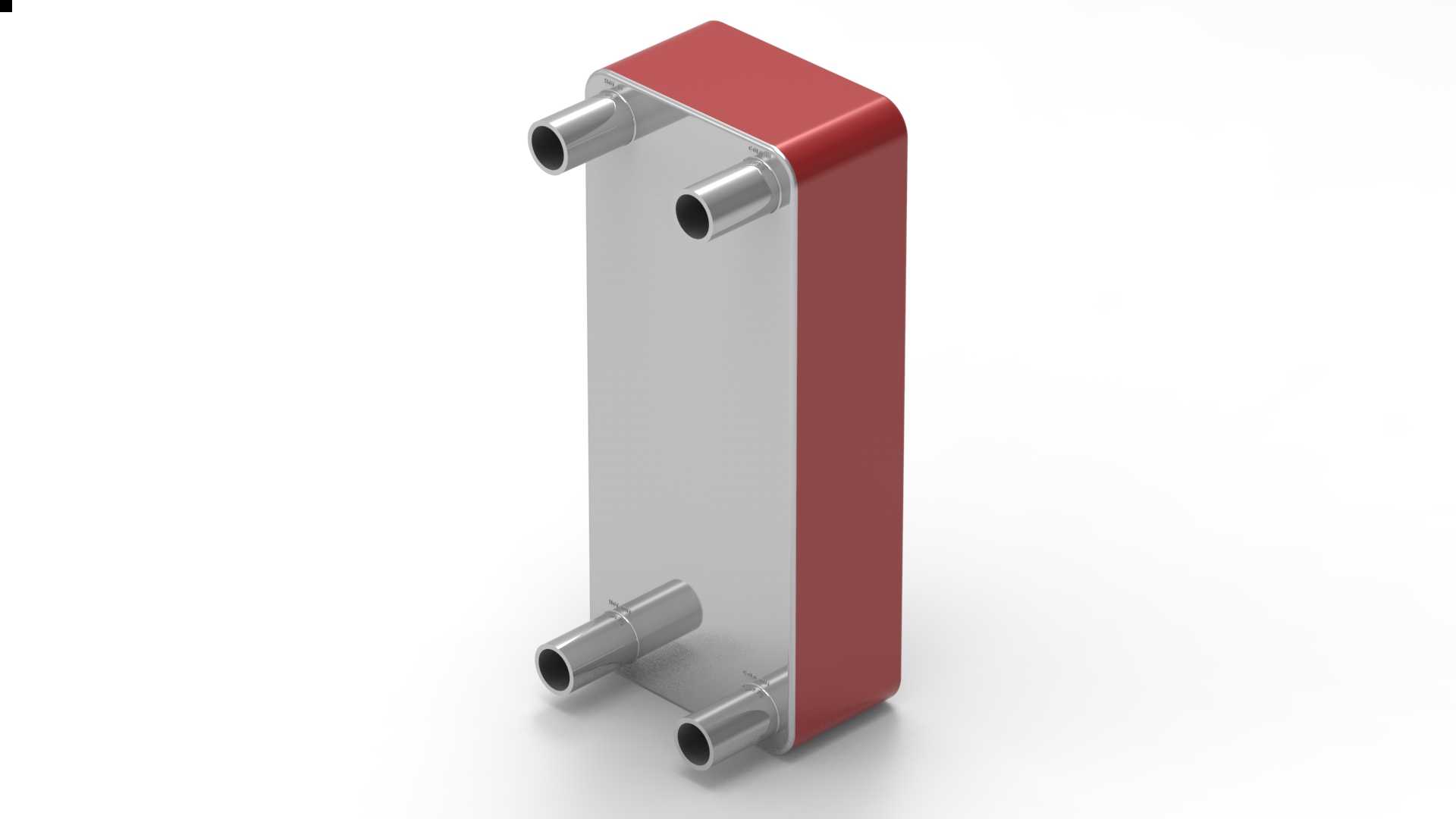

在暖通空调、液压油冷却、化工流体温控、小型制冷机组的现场选型与结构适配场景中，这类紧凑型钎焊板式换热结构的应用占比正逐年提升，不同于传统管壳式换热器的大体积冗余设计，该类结构依靠板片间的微流道设计，能在极小的安装空间内实现两种流体的高效热量传递，日常工况下可满足液-液、汽-液两类换热需求，承压能力适配多数民用及工业小型流体回路的压力等级。从结构设计逻辑来看，该模型还原了钎焊板式换热器的核心构造：外侧端板采用加厚板材做刚性支撑，四个角位的接口统一采用外伸式管接头设计，接口位置采用同侧对角排布，可适配现场管路的上下走管需求，避免管路弯折带来的流阻激增；板片堆叠区域的侧边做圆弧包边处理，既可以避免钎焊焊缝外露带来的腐蚀风险，也能减少安装过程中尖锐边角对施工人员的剐蹭。设计阶段针对板片的密封支撑做了结构校核，板片间的触点分布兼顾了流道扰流效果与整体承压强度，流体在板间流道内呈三维紊流流动，即便在低流速工况下也能获得较高的换热系数，同时不容易在流道内形成结垢死角，降低后期运维的清洗频次。从安装边界来看，该结构整体呈立式窄长形态，安装时仅需预留四个接口的管路操作空间，无需额外预留大尺寸的检修抽芯空间，可直接贴靠设备侧壁或机架立面安装，适配小型集成式液压站、户式采暖换热单元、机床冷却系统的紧凑安装需求；接口的通径尺寸匹配常规小通径流体管路，可直接与对应规格的硬管或软管对接，无需额外做变径转接。建模过程中对板片堆叠的公差配合做了还原，端板与板组的贴合面做了平面度约束，避免装配后出现应力集中导致的焊缝渗漏问题，流道的几何结构做了连续化处理，可直接导入仿真模块开展热流耦合模拟，验证不同流量、不同温差工况下的换热效率与压损参数，为后续的选型适配、结构改型提供准确的三维数模支撑。
