多折流板管壳式换热内芯结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:286498
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计
  • 多折流板管壳式换热内芯结构设计

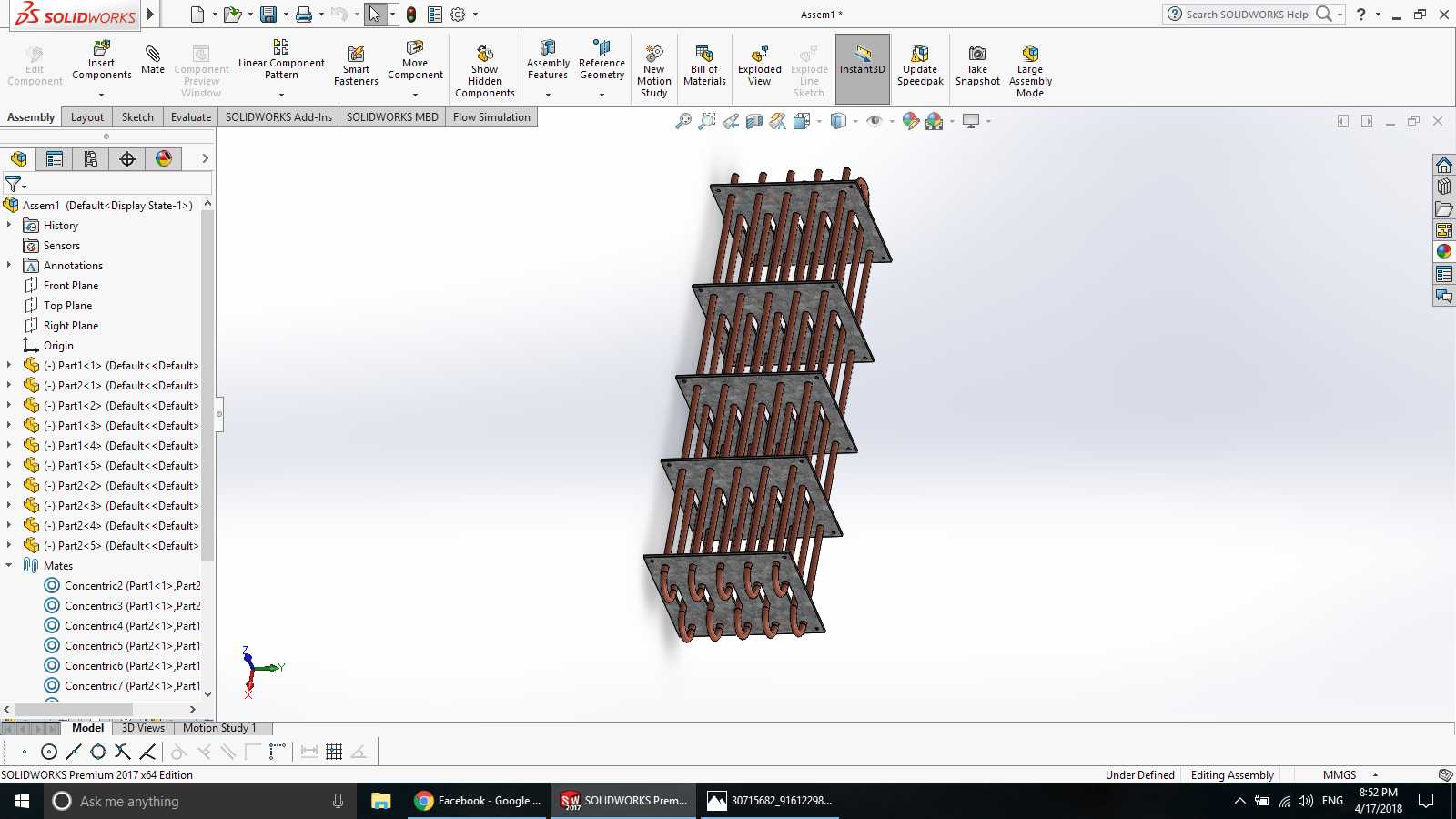

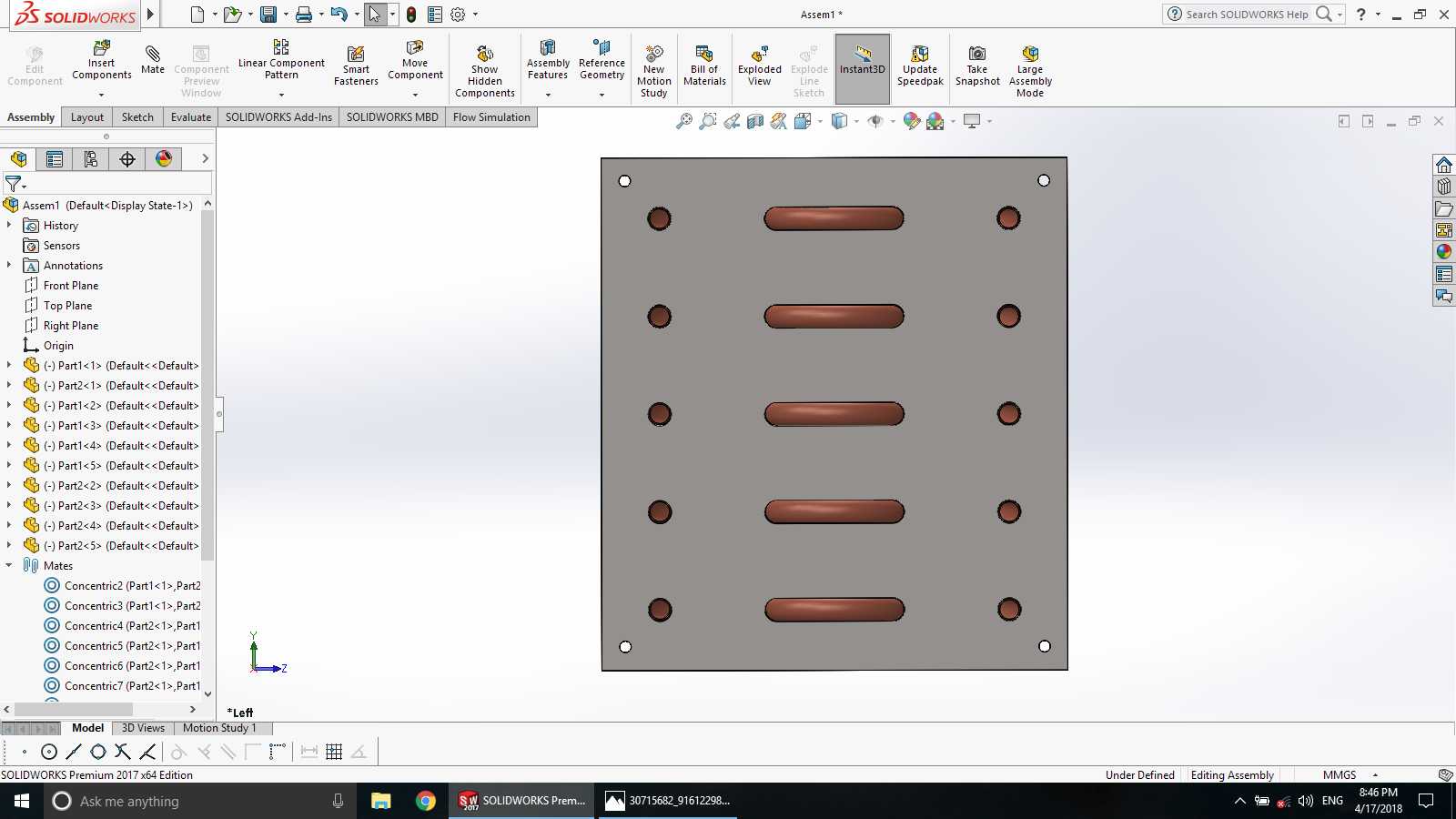

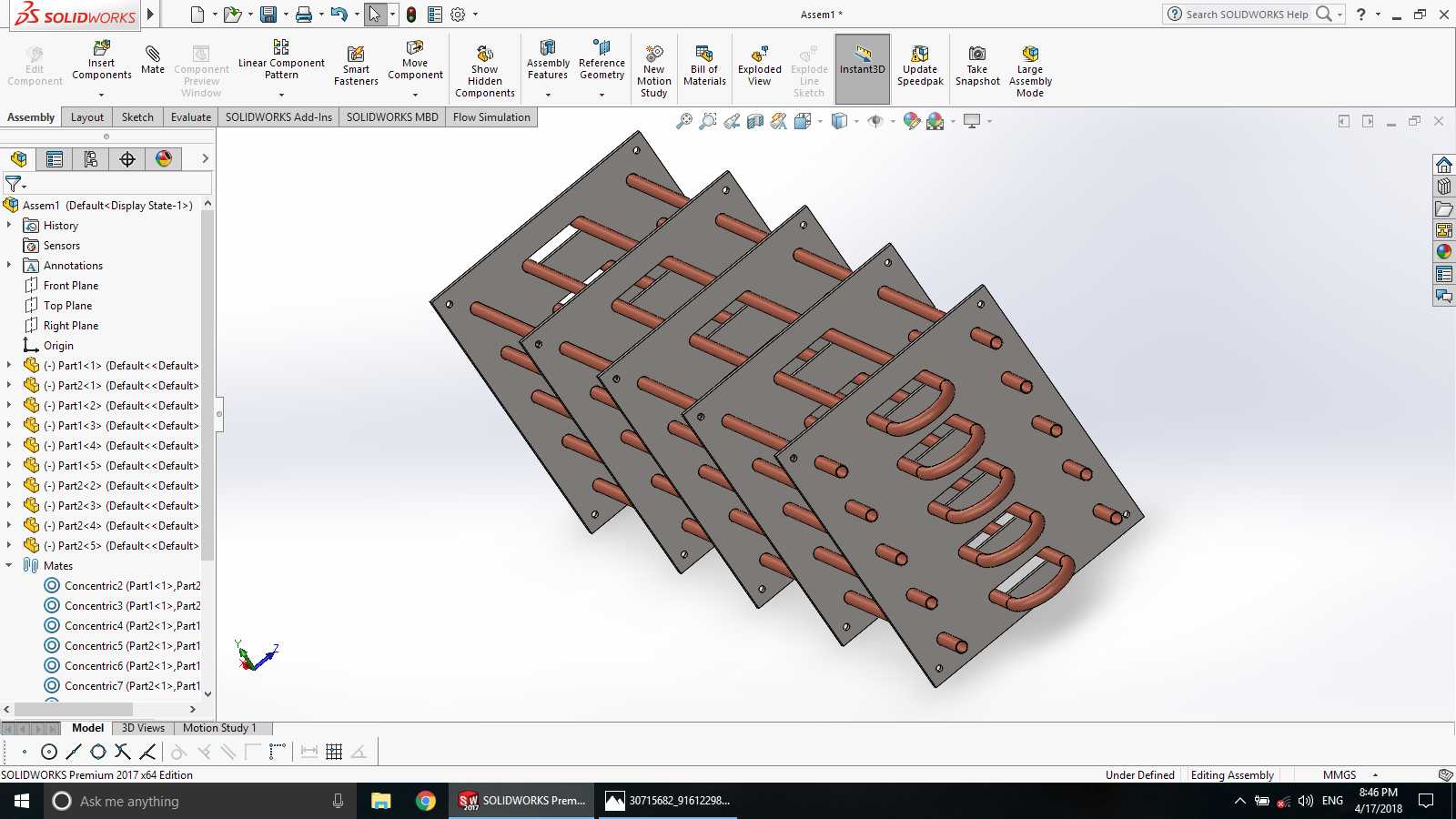

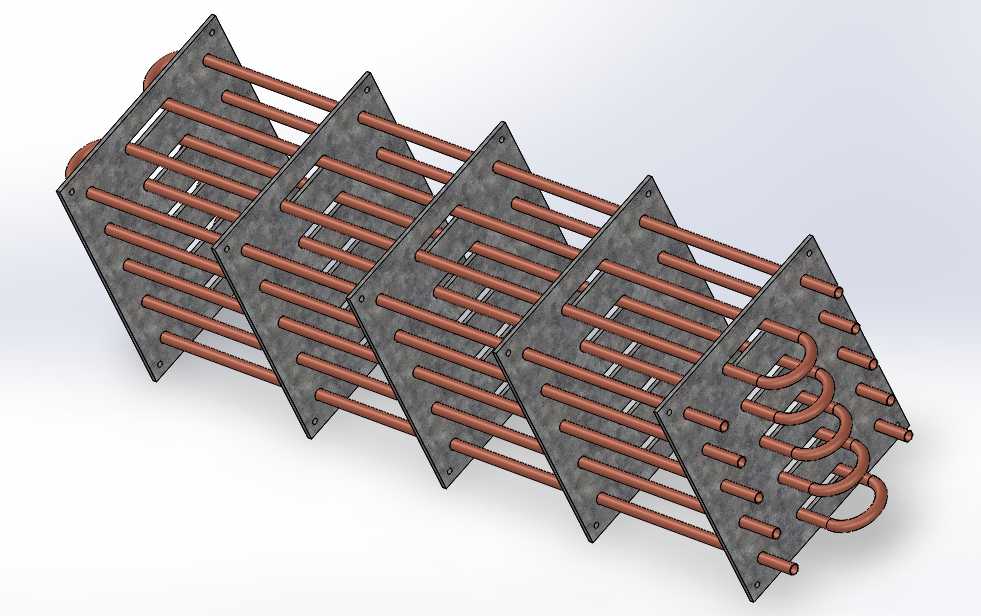

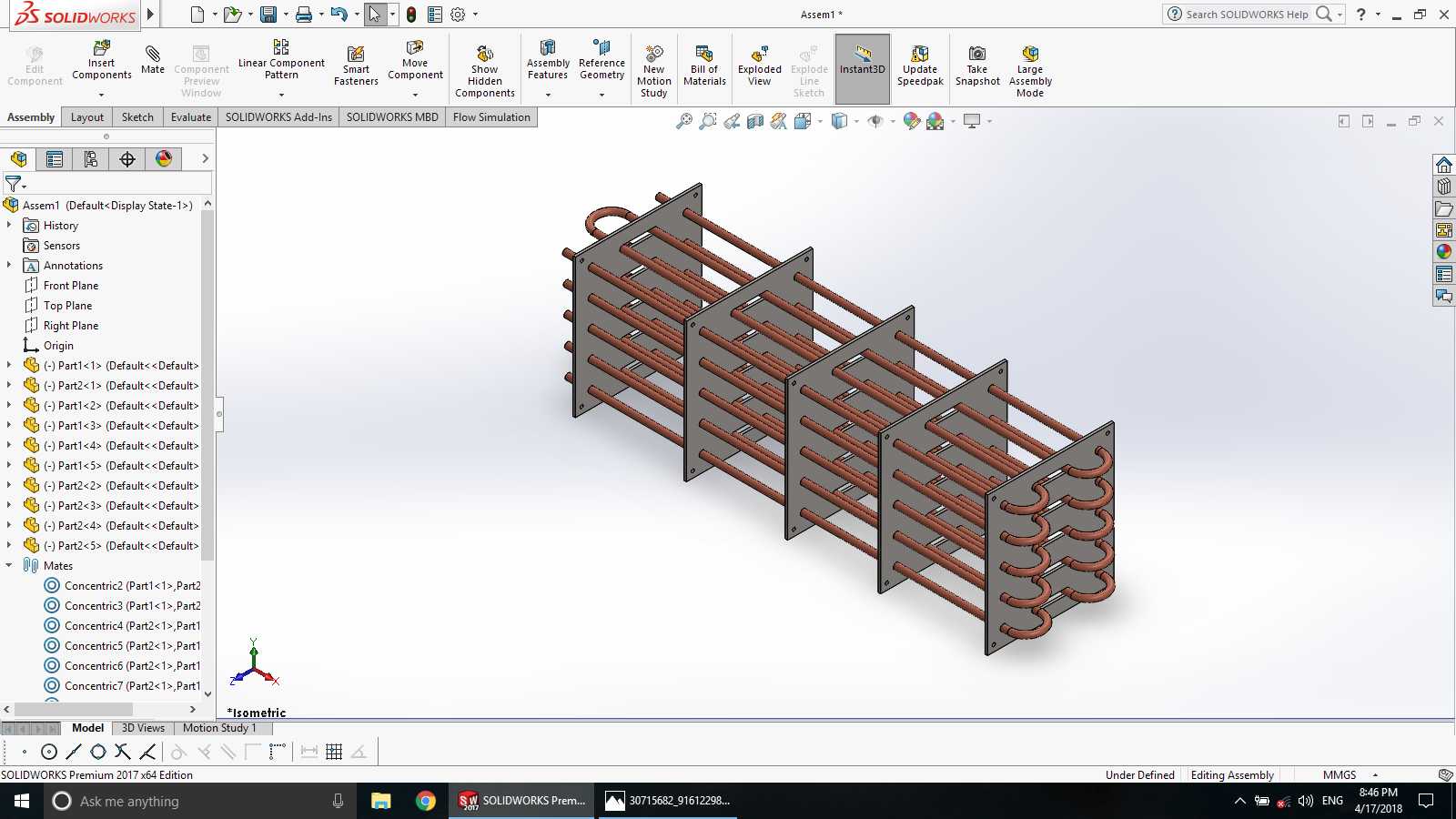

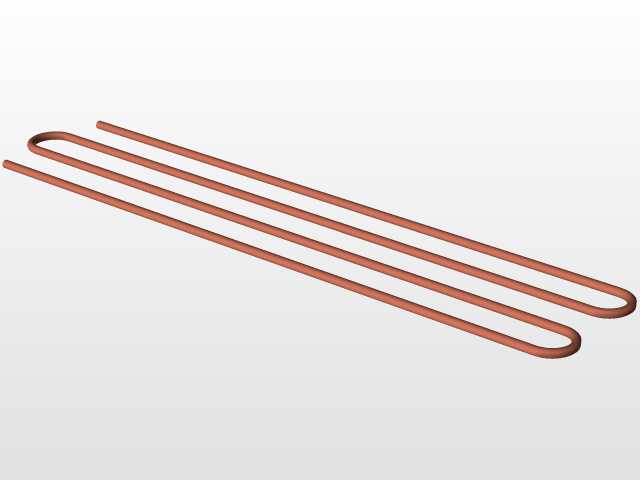

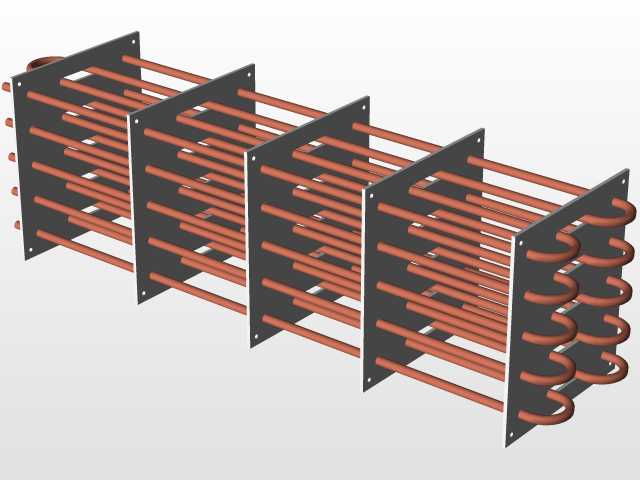

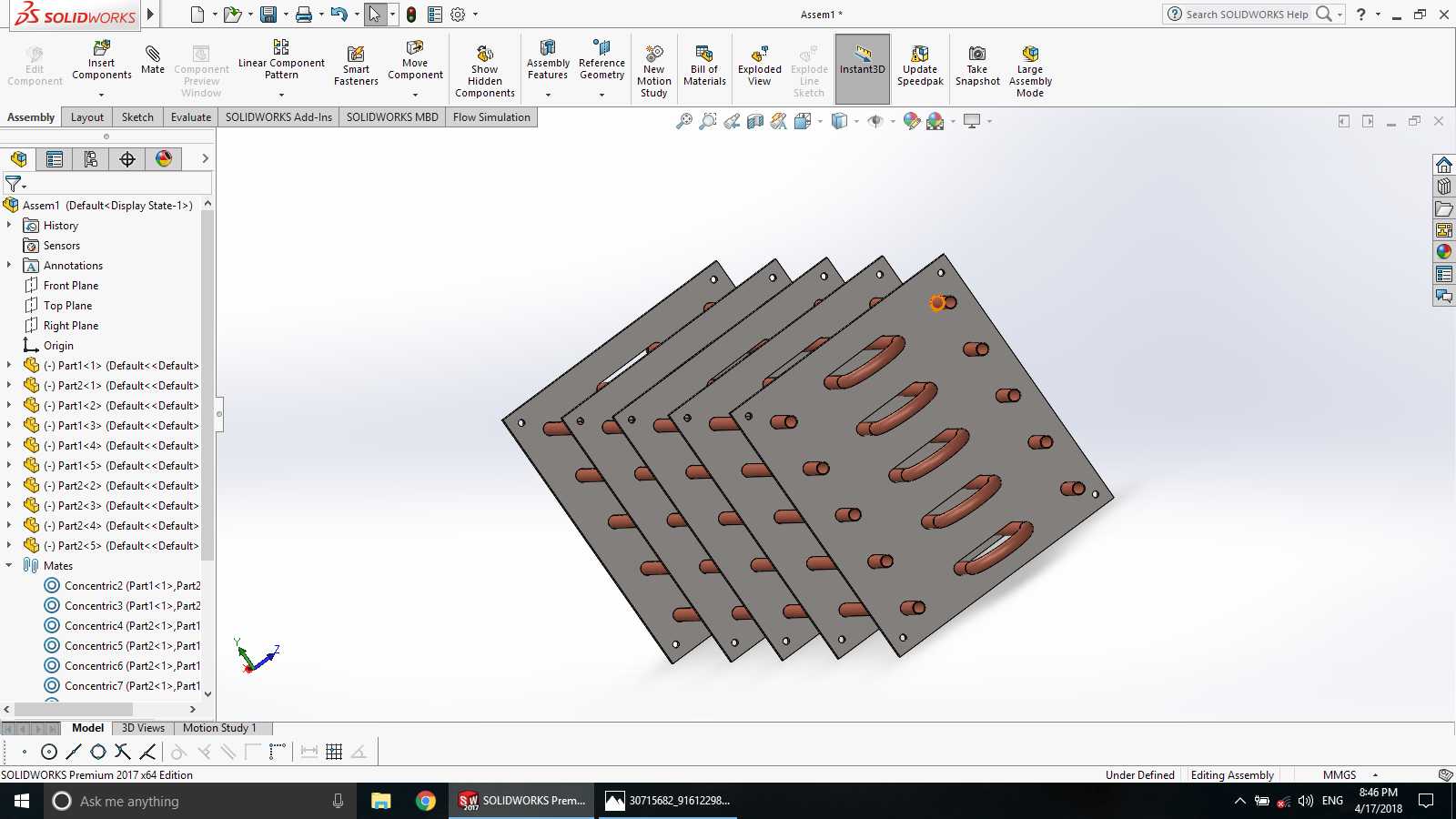

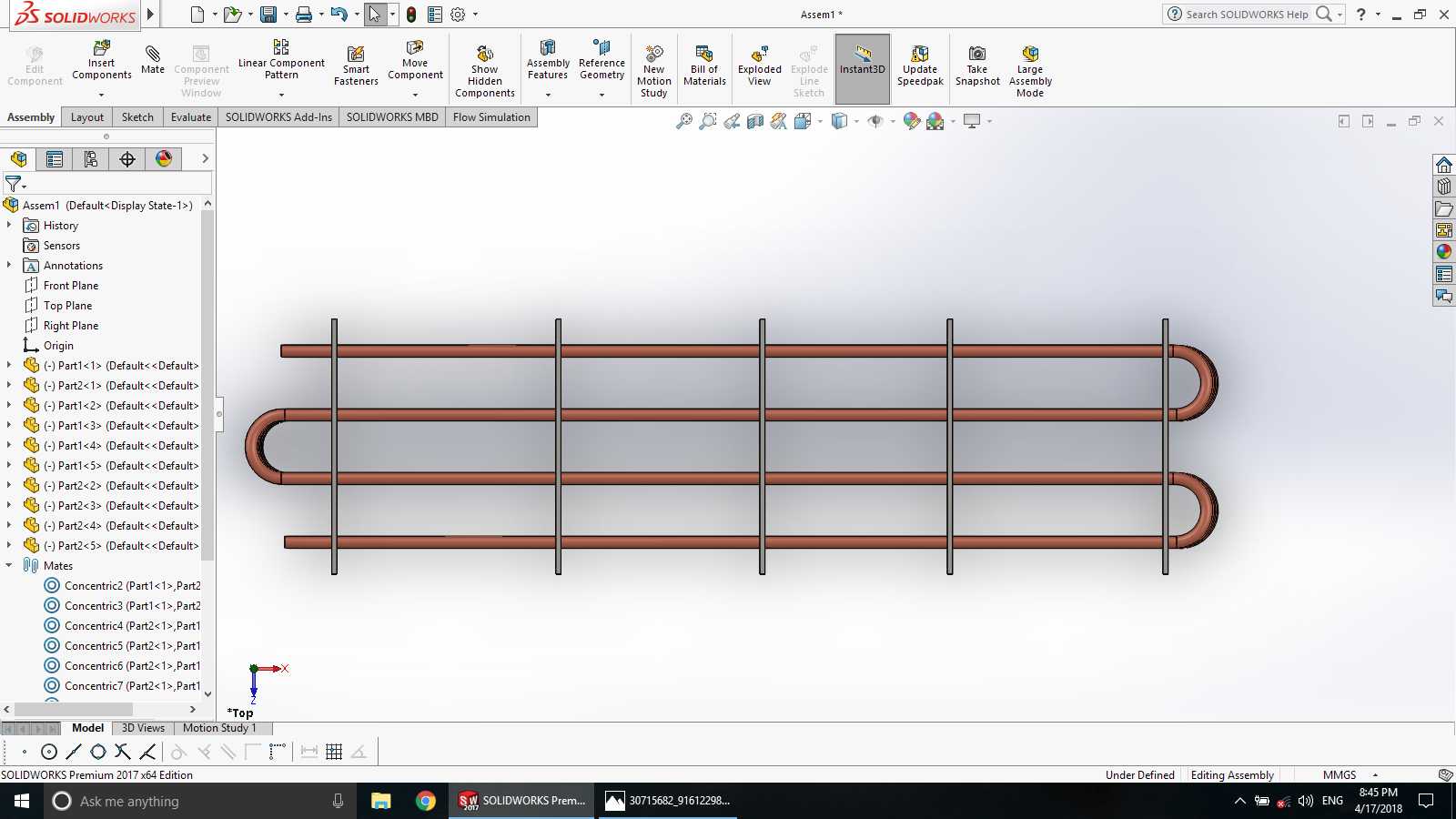

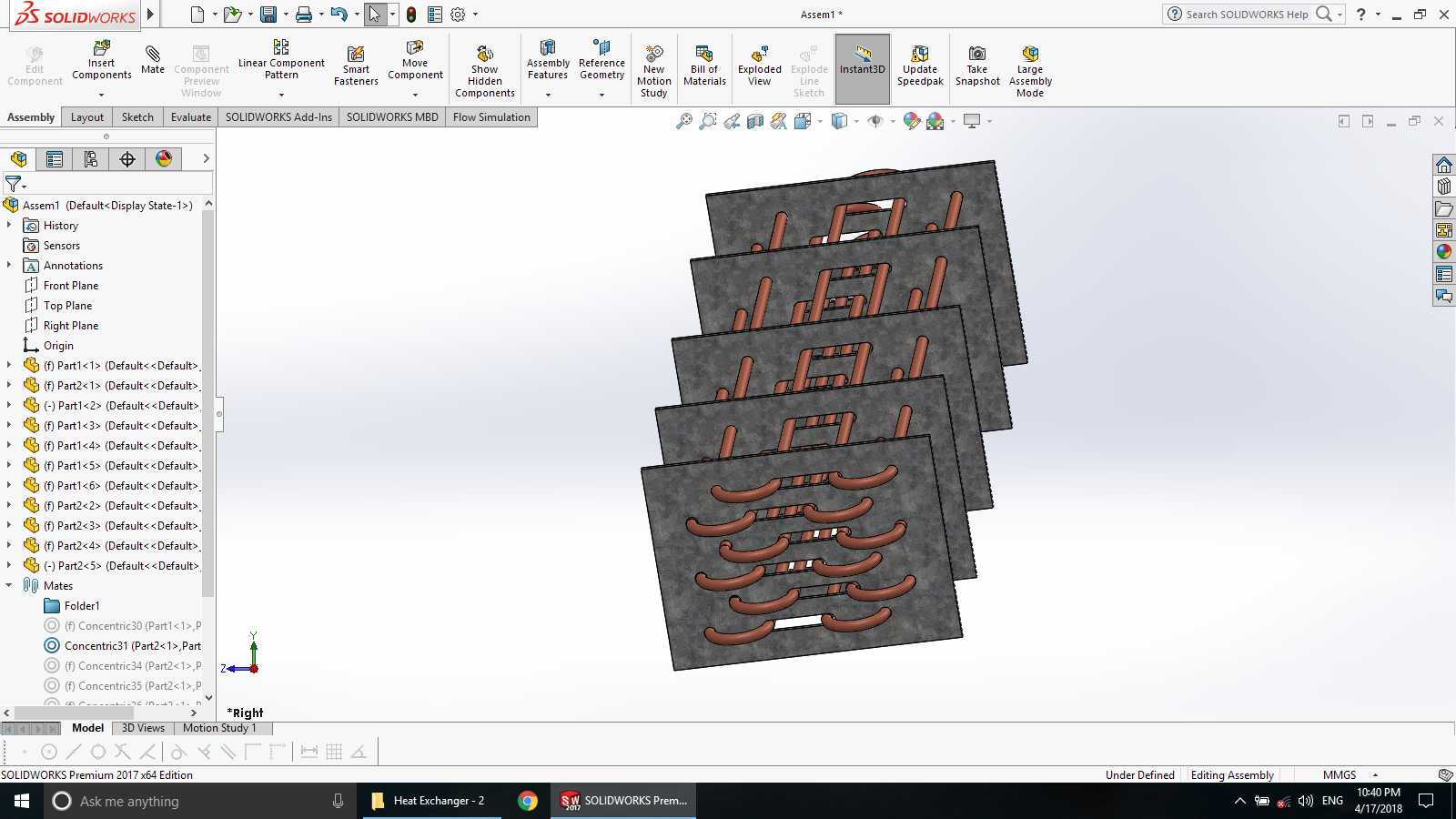

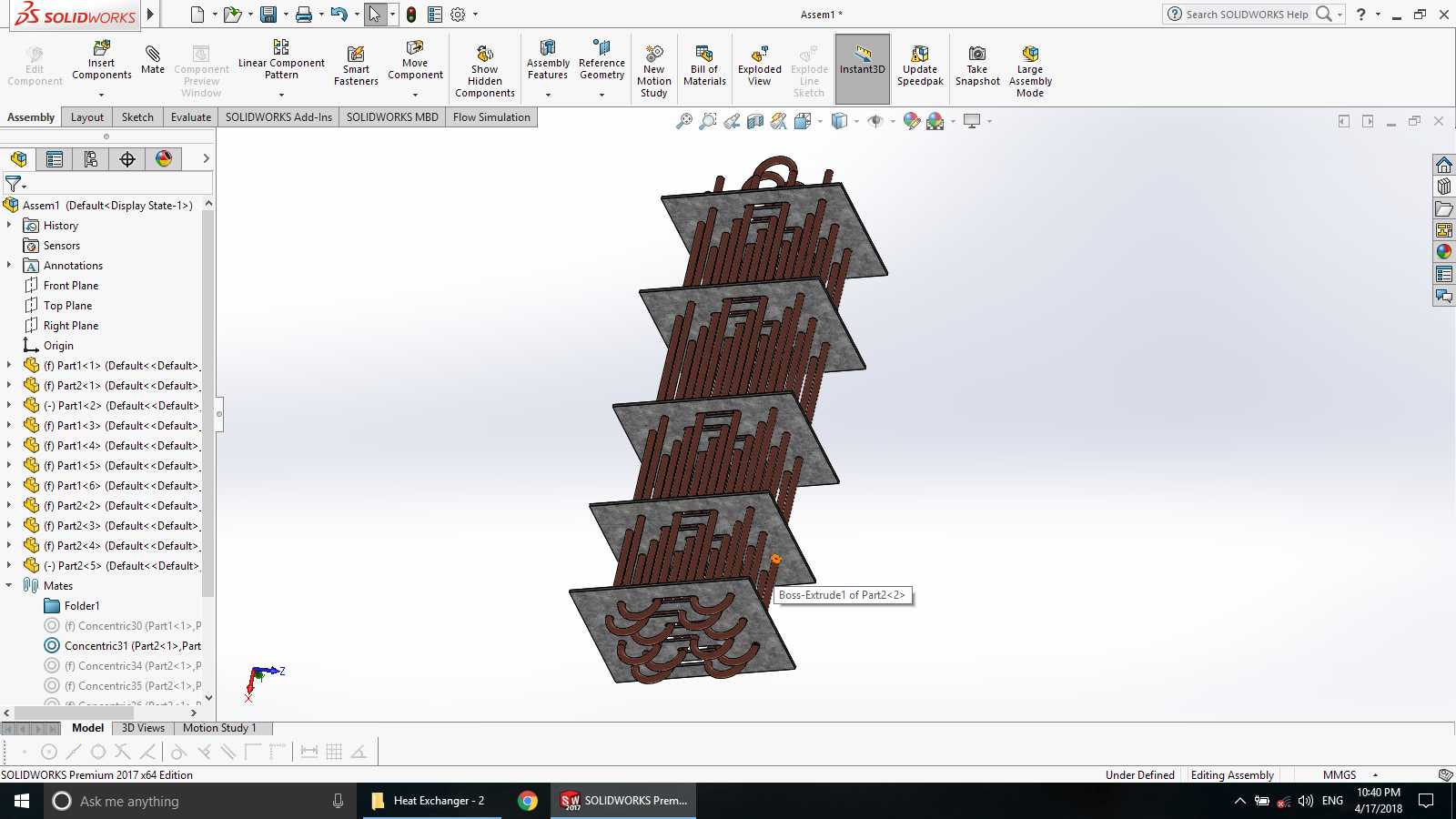

在化工、暖通、能源动力等领域的换热工况中,管壳式换热器的内芯结构直接决定整台设备的传热效率与运行稳定性,本次呈现的换热内芯采用弓形折流板搭配多回程U型换热管的排布方案,适配多数中低压流体换热场景。从实际安装边界来看,该内芯需匹配对应公称直径的筒体内径,折流板外圆与筒体内壁保留0.5-1mm的装配间隙,既方便穿装作业,也能避免壳程流体出现无意义的短路流;换热管伸出管板的长度控制在3-5mm,满足胀接加焊接的双密封工艺要求,管端伸出量过短会影响焊接填缝质量,过长则会在管程入口处形成不必要的流体滞流区。设计过程中,折流板的切口高度取壳程内径的25%,相邻折流板采用上下交错的布置方式,让壳程流体在横向冲刷管束的过程中不断改变流向,既提升湍流程度强化传热效果,也能对换热管形成多点径向支撑,避免高流速工况下换热管产生流致振动,折流板上的管孔与换热管外径采用H7/p6的过渡配合,既保证穿管顺畅,也能减少接触热阻。U型换热管的弯曲半径统一取换热管外径的2倍,过小的弯曲半径会导致铜管弯制处壁厚减薄超标,过大则会浪费管板布管空间,降低单位体积内的换热面积占比;管板上的管孔采用正三角形排布,相比正方形排布能在同等管板面积下多布置约15%的换热管,更适合壳程流体清洁、不易结垢的工况。实际运行时,管程可通入高温或腐蚀性介质,依托U型管的结构特性自由补偿热胀冷缩产生的位移,无需额外设置膨胀节,壳程通入冷却或加热介质,在折流板的导流作用下反复冲刷管束外表面,持续完成两程流体间的热量传递。安装时需注意,内芯推入筒体前要清理折流板外圆与壳体内壁的毛刺,避免刮伤筒体内壁的防腐涂层,穿装完成后要调整管板与筒体法兰的同轴度,保证管程密封面的平行度满足垫片压紧要求,整套结构无多余复杂构件,后期检修时可整体抽出内芯清理管束表面的积垢,维护成本相对较低。
