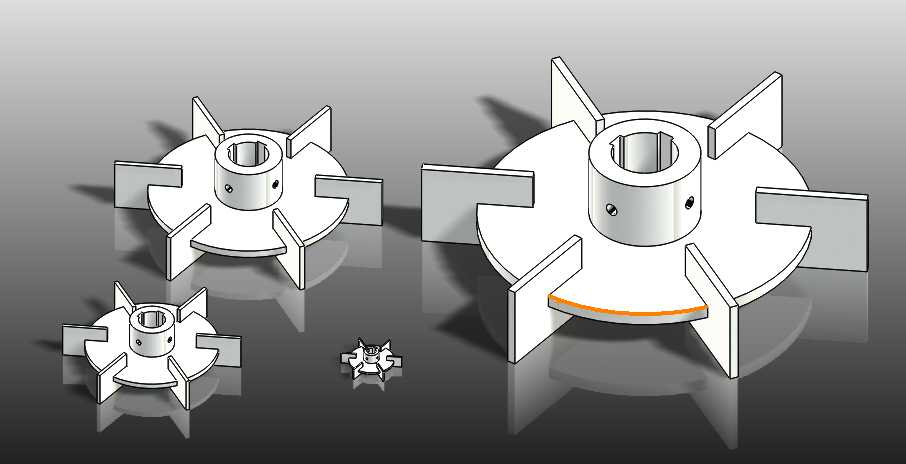

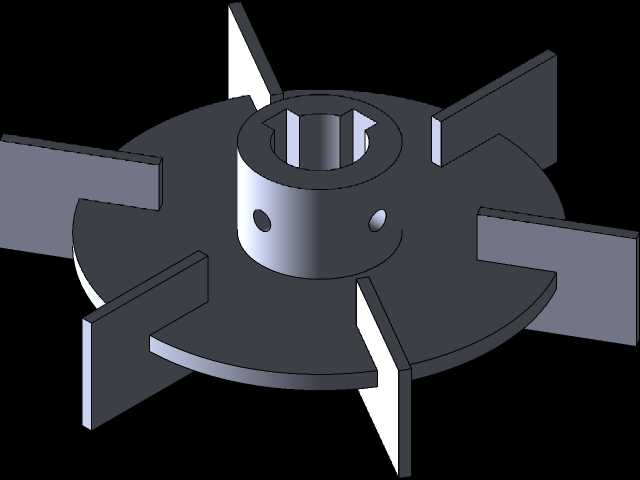

搅拌槽用带参数表拉什顿涡轮叶轮结构

这类拉什顿涡轮叶轮主要应用在搅拌混合工况的搅拌槽设备中，适配化工、食品加工、水处理等行业的物料混合、分散作业场景，作为搅拌作业的核心做功部件，直接决定槽内物料的流场形态与混合效率。设计阶段以适配不同内径的储罐为核心出发点，覆盖340mm到2500mm区间的储罐内径匹配需求，针对不同直径区间做了尺寸梯度划分：340mm至1200mm内径的储罐采用5mm的尺寸递进步长，1220mm至1500mm内径区间采用10mm递进步长，1520mm至2500mm内径区间采用20mm递进步长，通过内置的参数配置表可快速匹配对应储罐规格的叶轮尺寸，无需重复从零建模，大幅提升选型与设计效率。叶轮的叶片数量支持四叶片、六叶片两种配置切换，可根据物料的粘度、混合要求灵活选择：六叶片结构更适合低粘度物料的强剪切分散，四叶片结构适配中高粘度物料的大循环量混合。叶轮与传动轴的连接采用键连接作为基础形式，设计时预留了键参数的全局变量修改入口，可根据配套轴的键槽尺寸快速调整键的规格参数，同时叶轮轮毂处的固定螺钉支持1个或2个的配置切换，可根据实际传动扭矩需求、安装空间条件选择合适的固定形式，保证叶轮与轴的连接可靠性，避免运转过程中出现松动打滑的问题。从安装边界来看，叶轮的轮毂内孔尺寸随整体叶轮直径做匹配调整，安装时需保证叶轮在槽内的浸没深度符合流场设计要求，叶片外缘与罐壁的间隙需控制在合理区间，既要避免间隙过小导致运转剐蹭，也要防止间隙过大造成罐壁附近物料滞留混合不均。整体结构采用圆盘式涡轮的经典构型，叶片垂直安装在圆盘外缘，运转时可产生强劲的径向流，将物料从叶轮端沿径向甩出后沿罐壁上下循环，特别适合需要气体分散、固体悬浮的搅拌工况，参数化的设计形式也方便设计人员根据具体项目的工艺要求快速调整结构参数，完成定制化设计的迭代。
