Y型三法兰连通铸钢管路接头

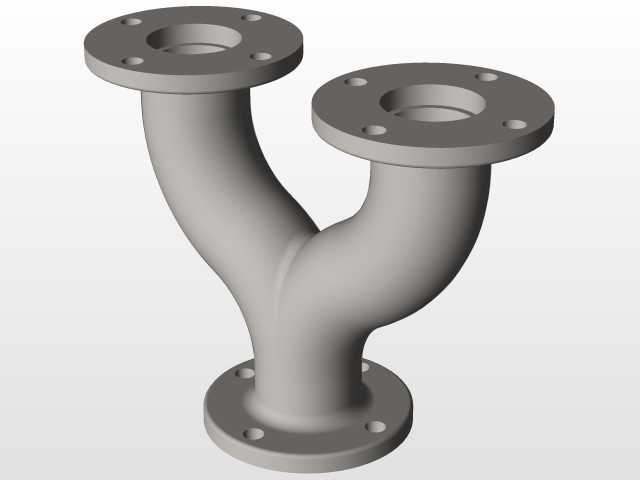

这类Y型三法兰结构的管路接头，在流体输送系统里承担着单路分流、双路合流的核心作用，常见于化工介质输送管网、市政给排水支路、暖通循环水系统以及小型泵站的管路布设场景中，相比直角三通或者斜三通，Y型的流道过渡更平缓，介质在腔体内转向时的局部阻力系数更低，能有效减少输送过程中的压损，也能降低含颗粒介质在转角处的淤积概率。从结构设计来看，三个连接端全部采用凸面带颈法兰结构，法兰盘上均匀布设螺栓过孔，安装时可通过匹配的螺栓组与对应管路端的法兰实现刚性密封连接，法兰密封面的平面度公差控制在合理区间，配合密封垫片可满足中低压工况下的密封要求，避免介质渗漏。设计阶段首先要确定三个端口的公称通径一致性，保证流道截面在分流或合流过程中不会出现突变，Y型的分叉角度经过流道仿真优化，两个上端口的轴线夹角控制在合理范围，既保证介质转向时的流态稳定，也控制整体安装占用空间，避免在管路布设时与周边其他构件产生干涉。主体流道采用等壁厚设计，外壁的过渡圆弧全部做了圆滑处理，既避免铸造过程中出现应力集中导致的铸件缺陷，也能提升整体承压能力，三个法兰的颈部与主体管身采用大圆角过渡，减少焊接或铸造过程中的应力集中点，提升长期带压运行的结构可靠性。安装边界方面，三个法兰端面的相对位置尺寸经过精准校核，下端法兰的轴线与两个上端法兰的对称轴线重合，安装时可先固定下端主路法兰，再依次对接两个支路法兰，无需额外调整管路角度即可完成装配，法兰盘上的螺栓孔采用跨中布设方式，适配绝大多数标准法兰的安装孔位，无需现场二次扩孔调整。这类接头的流道内壁做了平滑处理，减少介质流动时的沿程阻力，对于输送含少量固体杂质的流体工况，平缓的流道也能减少杂质对管壁的冲刷磨损，延长管件的整体使用寿命。在实际管路布设中，这类Y型接头常安装在需要将单路介质输送到两个不同支路的节点，或是将两个支路的介质汇总到主路的合流节点，相比焊接式的三通管件，法兰连接的形式更便于后期管路检修拆卸，无需切割管路即可完成接头更换，大幅降低后期运维的工作量。
