MakeyKey创意交互电路板结构设计

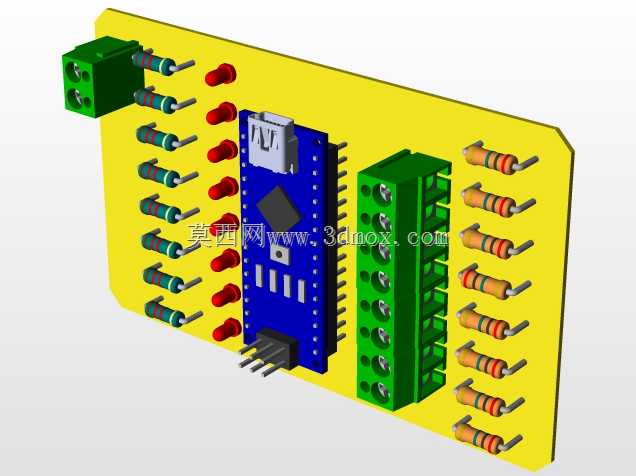

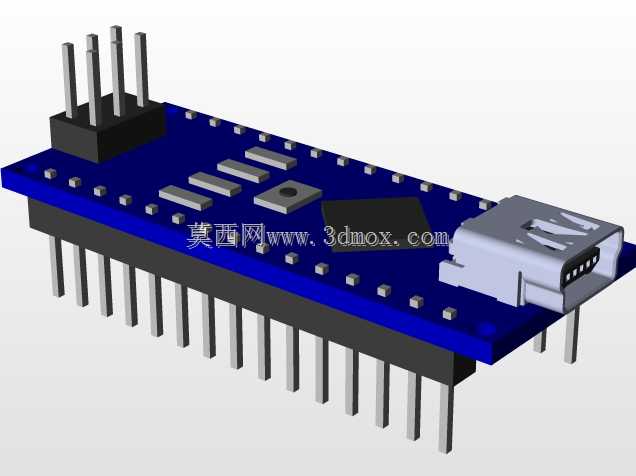

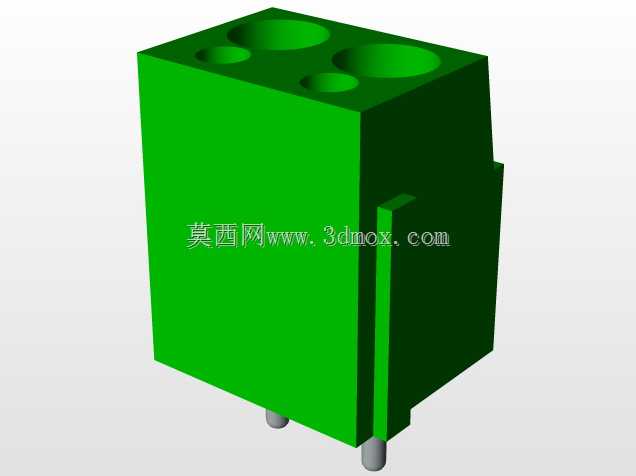

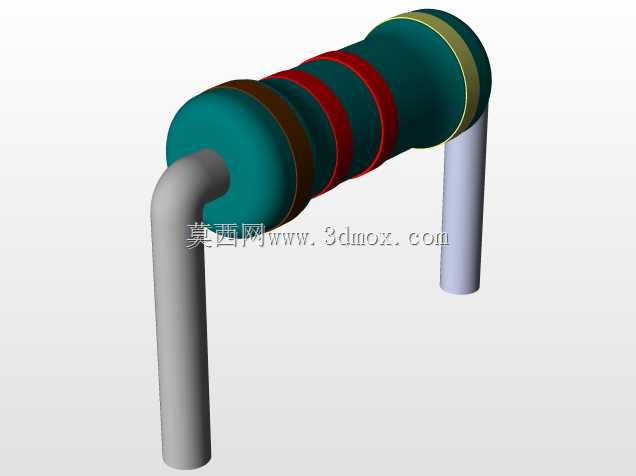

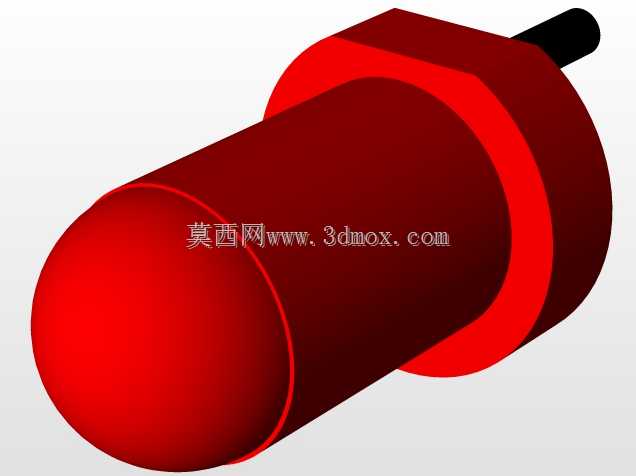

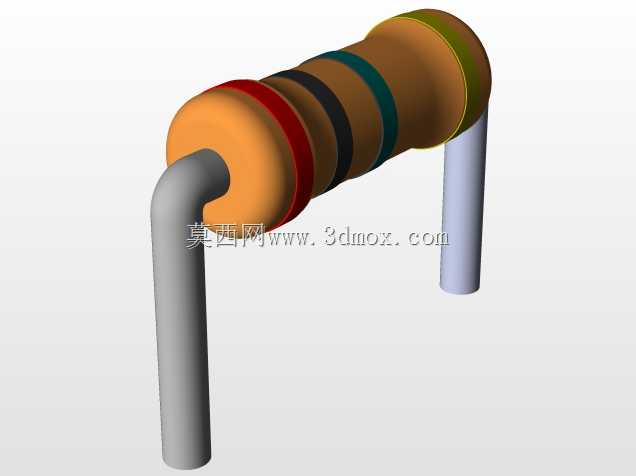

这款交互电路板的结构设计围绕日常创意交互场景展开，可适配创意教学、趣味交互装置、简易体感控制项目的硬件搭建需求，核心作用是将日常导电物体转化为触控输入节点，实现自定义的按键触发功能，无需复杂的外围电路即可完成基础交互逻辑搭建。从结构设计思路来看，整体板型采用切角矩形布局，在板体边缘预留了充足的接线空间，两侧的绿色接线端子采用直插式螺丝锁紧结构，每侧端子对应8路输入通道，可直接夹持导线连接各类导电介质，省去了额外焊接排针的工序，适配快速原型搭建的使用需求。板载的主控模块采用直插排针固定在板体中部偏左位置，模块周边预留了2mm的安全间隙，避免焊接或插拔过程中与周边电阻、电容元件发生干涉，主控模块上方预留了USB接口的外露空间，接口边缘与板体边缘齐平，保证数据线插拔时不会与板体发生磕碰。板体两侧排布的色环电阻采用卧式贴板焊接设计，电阻引脚预留长度控制在1.5mm，既保证焊接强度，又避免引脚过长引发的短路风险，电阻排布间距统一为5mm，满足批量波峰焊的工艺要求，同时也方便后期手工更换元件。安装边界方面，整板外形尺寸控制在100mm*60mm范围内，板厚采用标准1.6mm玻纤板厚度，四个角预留了3mm直径的安装孔位，孔位中心距板边5mm，可直接通过铜柱固定在亚克力外壳或3D打印的结构支架上，安装孔周边做了露铜接地处理，可提升整板的抗干扰能力。接线端子的高度为12mm，主控模块最高处高度为15mm，整板最高元件高度不超过16mm，可适配厚度20mm以内的超薄外壳设计，板体边缘未布置高度超过3mm的元件，方便外壳做卡扣式固定结构，无需额外螺丝即可完成外壳装配。实际使用中，该板可通过USB接口直接与上位机通讯，板载的稳压电路可直接从USB端口取电，无需额外供电模块，接线端子的螺丝采用M2规格，可锁紧0.2-1.5平方的单股或多股导线，连接日常的水果、金属物件、导电胶带等介质时，接触电阻稳定在可控范围内，不会出现触控误触发的问题。板体上的红色按键采用侧插式布局，按键边缘与板边距离为3mm，手指按压时不会触碰板边，按键行程为2mm，触发力度控制在120g左右，适配日常快速点按的操作习惯。
