立式砂漏斗支撑导料结构设计

　　该结构主要应用于散状砂料的定点导送、临时承托场景，常见于小型物料分料工位、实验型砂料输送单元、手工浇注辅助工位，用来衔接上方落料管路与下方受料容器，避免砂料散落、偏移，同时可根据工位布局调整安装位置，适配不同高度的受料端。从功能层面看，该结构承担两个核心作用：一是为锥形砂漏斗提供稳定的竖向支撑，抵消砂料装填、下落过程中产生的侧向冲击力与竖向载荷，避免料斗倾斜移位；二是通过锥形料斗的收口结构，将上方落下的散砂收拢为集中料流，精准导入下方口径较小的受料容器内，减少物料撒漏造成的浪费与工位清理工作量。

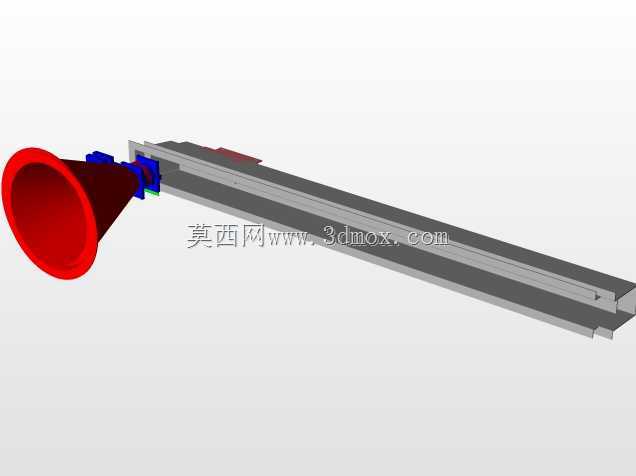

　　设计过程中优先考虑了安装边界的适配性，竖向支撑采用长条型立式构件，整体占用横向空间极小，可直接贴靠工位侧边的立面、机架立柱安装，不需要额外占用大面积的工位操作空间，适合布局紧凑的小型加工、实验工位。支撑构件与锥形料斗的连接位置设置在料斗收口端的上部，既避开了料流直接冲刷的区域，减少连接部位的磨损，也能让料斗的重心落在支撑构件的竖向投影范围内，提升整体结构的稳定性，避免料斗满载时出现前倾、侧翻的问题。

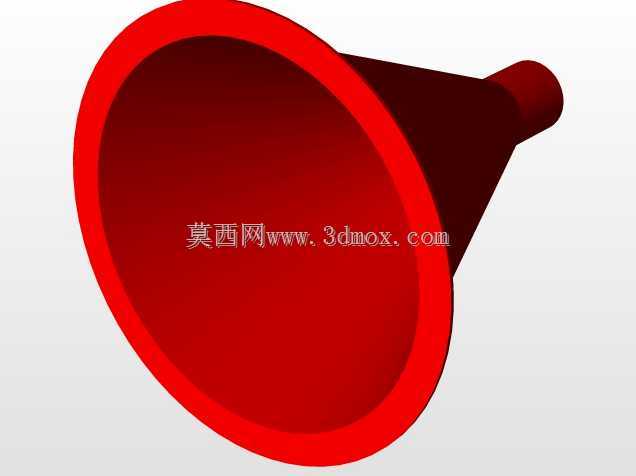

　　锥形料斗采用大端朝上、小端朝下的扩口设计，大端口径足够承接上方落料点的偏移误差，即使落料位置存在小幅偏差，散砂也能顺利进入料斗内部，不会洒落到外侧；小端口径根据常规受料容器的进料口尺寸匹配，料流通过时不会出现卡料、堵料的问题，针对砂料的安息角设计了锥面斜度，保证砂料能依靠自重顺利下滑，不会在锥面残留积料。支撑构件的底部设置了小型定位安装结构，可通过螺栓、卡扣等方式快速固定在工作台面、机架横梁上，不需要复杂的安装工序，调整位置时拆卸也十分便捷。

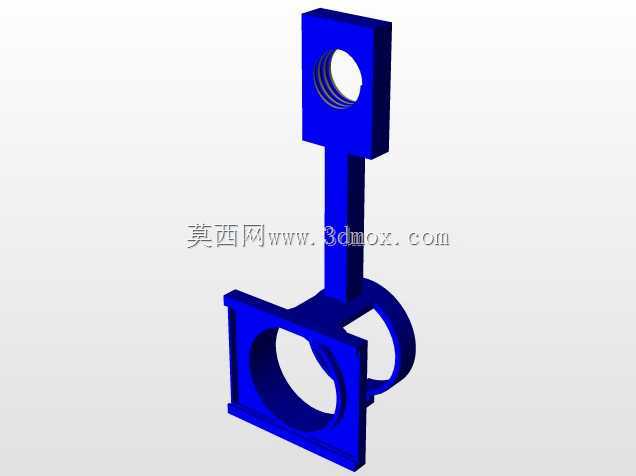

　　从结构细节来看，竖向支撑构件采用等截面长条结构，具备足够的抗弯强度，能够承受料斗满载砂料时的倾覆力矩，连接部位设置了加强筋结构，分散料斗载荷对支撑件的局部应力，避免长期使用后连接部位出现变形、开裂。料斗与支撑件的连接采用可拆卸式设计，可根据实际使用需求更换不同口径、不同锥度的料斗，适配不同粒径、不同流速的散状物料，不需要整体更换支撑结构，降低了工位调整的改造成本。

　　实际使用过程中，该结构不需要额外配置动力部件，完全依靠物料自重完成导料作业，无易损易耗部件，日常仅需清理料斗内壁残留的物料即可，维护成本极低。针对砂料可能存在的磨蚀性，料斗内壁可根据需求做耐磨处理，支撑构件表面做防锈涂装，适配车间多尘、偶尔接触潮气的工作环境。安装时仅需保证支撑构件处于竖直状态，料斗小端的出料口对准下方受料容器的中心位置即可，不需要复杂的调试过程，普通工位操作人员即可完成安装调整。

　　该结构的整体尺寸设计兼顾了通用性与紧凑性，竖向支撑的高度可根据实际工位的落料高度做适配调整，料斗的容量可满足单次小批量砂料导送的需求，不会因为容量过大导致整体结构笨重，也不会因为容量过小需要频繁承接落料。在小型实验工位、手工造型工位、3D打印砂料预处理工位中，该结构能够有效提升物料输送的精准度，减少人工接料的工作量，避免散料洒落污染工位环境，同时紧凑的结构不会干扰工位上其他操作的开展，适配多种不同布局的小型作业场景。
