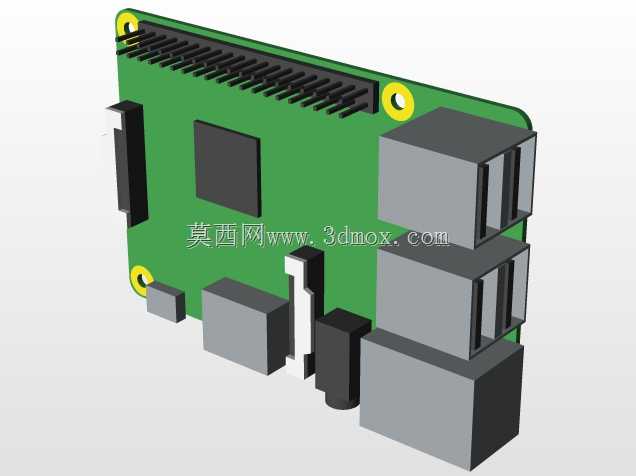

开源控制板三维结构设计方案

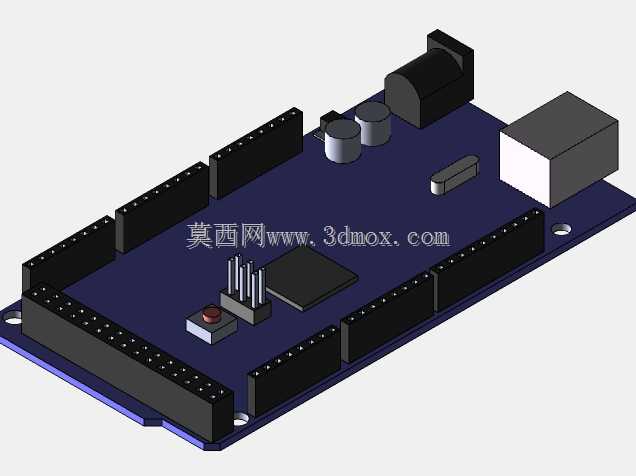

这款控制板是面向小型移动机器人、桌面级自动化装置开发的核心主控硬件，广泛应用于教育机器人实训、小型智能载具开发、简易自动化工位控制、创客项目原型验证等场景，能够为伺服舵机、直流驱动电机、各类传感模块提供稳定的控制信号输出与供电转接支撑，是小型智能设备实现运动控制、信号采集、指令交互的核心载体。在实际使用场景中，该控制板可同时对接多路舵机与直流电机驱动回路，支持外接距离传感器、姿态传感器、视觉识别模块等多种外设，既可以作为小型轮式机器人的主控核心，完成路径循迹、避障行走、动作执行等功能，也可以嵌入到桌面级简易自动化工装中，实现工位动作的顺序控制、信号触发反馈等基础自动化功能，适配教育实训、创客开发、小型智能设备量产原型验证等多类使用需求。从功能特性来看，该控制板集成了电源输入接口、通讯下载接口、多组排针外接端口，板载电源滤波电容、复位按键、主控处理芯片、状态指示元件，能够将输入的直流电源进行稳压滤波后分配给各外接模块，同时通过标准化排针接口实现与外设的快速连接，无需额外焊接转接电路，大幅降低硬件搭建的接线难度。在设计思路上，整体采用矩形板型布局，将大尺寸的电源接口、通讯接口布置在板边区域，既方便外部线缆的插拔操作，也避免接口元件与板上其他元件产生安装干涉；多组外接排针沿板体长边两侧平行布置，对齐排布的引脚能够匹配通用传感器扩展板的安装尺寸，实现叠层安装节省整体占用空间；板载的电容、按键、芯片等元件按照信号流向有序排布，电源回路与信号回路分区布置，减少电源杂波对控制信号的干扰，同时在板体四角预留了标准安装固定孔，方便通过铜柱或螺丝将控制板固定在设备机架上。从安装边界来看，板体整体为规则矩形结构，板上最高元件为侧边的电源接口与通讯接口，整体凸起高度控制在较低范围内，叠层安装扩展板时不会出现元件顶触的问题，两侧排针的引脚间距采用通用标准间距，能够兼容市面上绝大多数的通用外接模块，安装时仅需预留出板边接口的插拔操作空间即可，无需额外预留过多的冗余安装位置，能够适配各类小型智能设备内部紧凑的安装空间需求。
