2英寸NPT适配IBC储罐手阀转接头结构

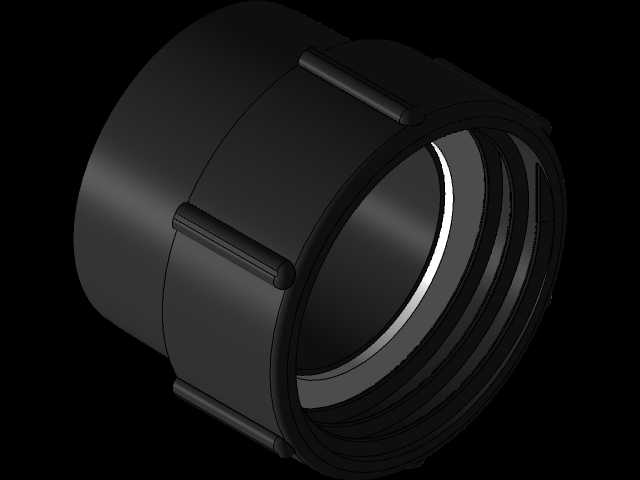

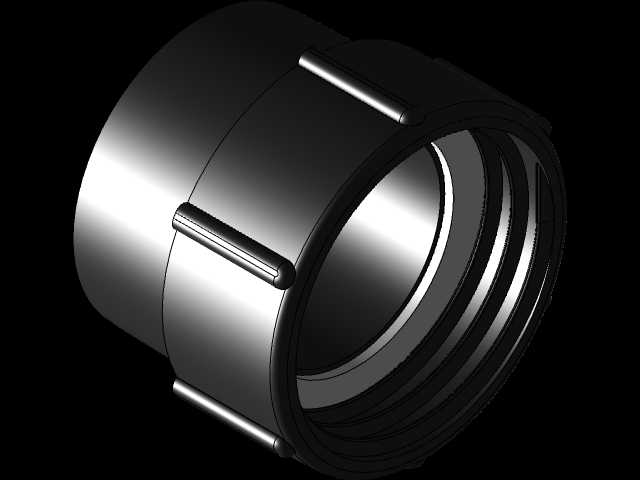

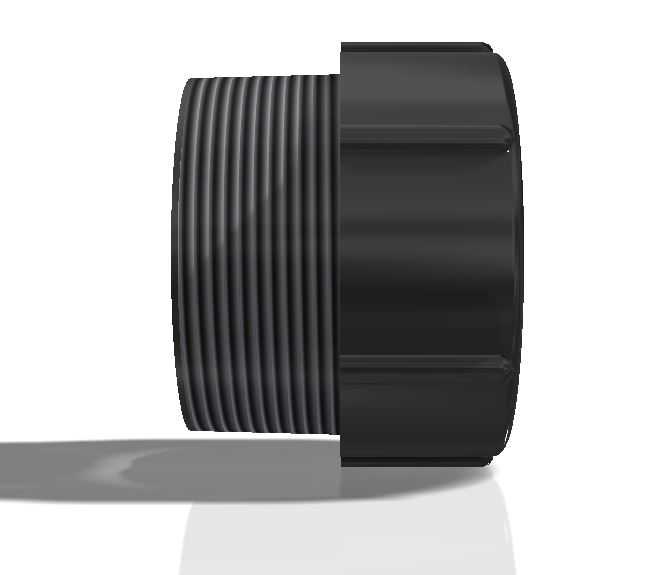

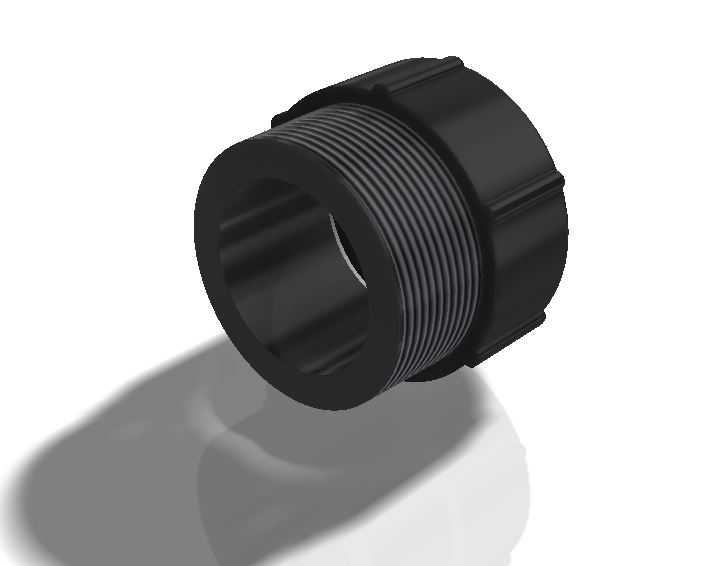

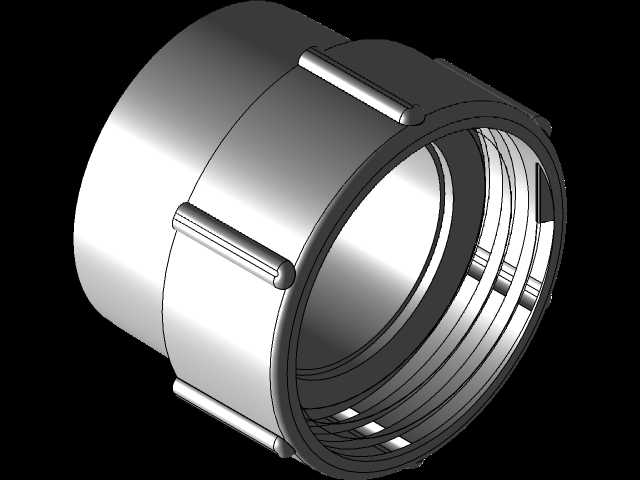

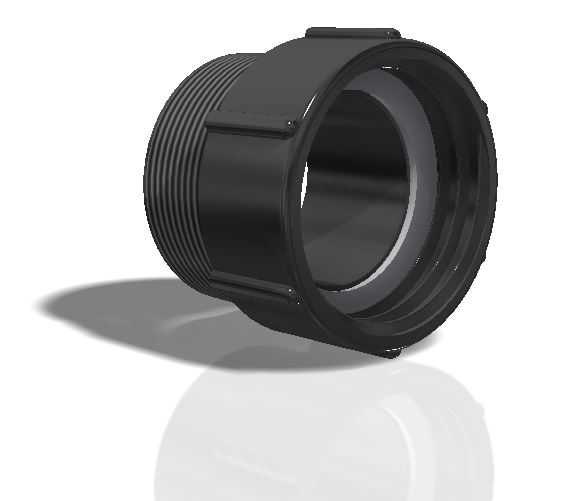

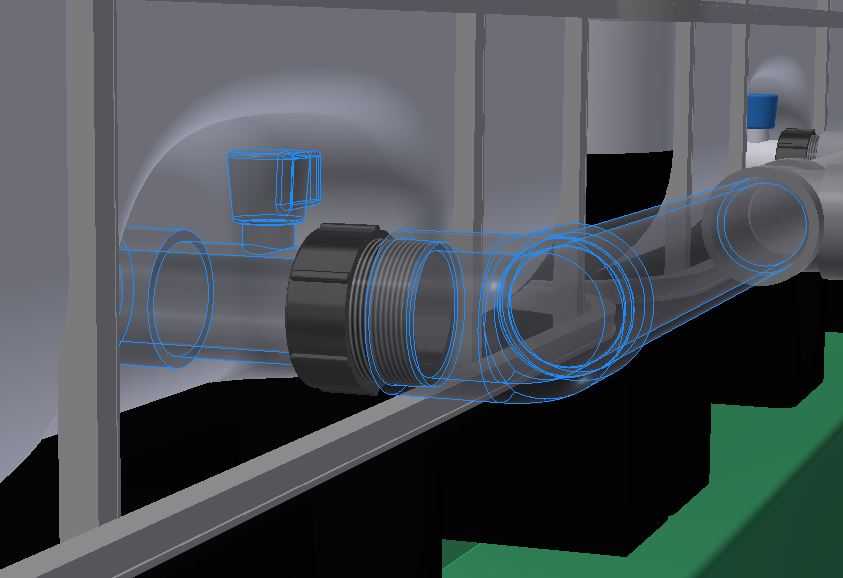

在散装流体储运、化工原料周转、民用散料灌装的现场管路搭建场景里，IBC吨桶作为通用储运容器，其接口适配一直是现场管路改造的常见痛点，这款适配2英寸NPT PVC接头的IBC手阀转接头，就是针对这类接口不匹配问题设计的过渡连接件。从实际使用场景来看，这类接头主要用在IBC储罐出料端与下游PVC管路的对接环节，不少现场原有PVC管路采用NPT螺纹制式，而IBC储罐自带的手阀接口为专用快装或外螺纹结构，直接对接无法实现密封，加装该转接头后无需对原有储罐手阀或PVC管路进行切割、套丝改造，就能快速完成管路连通，大幅降低现场改造成本与施工时长。从功能特性上看，该转接头一端采用与IBC手阀匹配的内卡接结构，内壁设置多道环形密封槽，安装时配合对应规格的橡胶密封圈，可在0.6MPa以内的流体压力下实现无泄漏密封，接头外壁设置多道轴向防滑凸筋，现场安装时无需专用管钳，徒手即可完成拧紧操作，也可借助普通扳手施加额外扭矩，适配不同安装力度需求；另一端为标准2英寸NPT内螺纹结构，可直接旋入对应规格的PVC外螺纹接头，螺纹公差符合通用管路件标准，不会出现错牙、拧入过松或过紧的问题。设计过程中，首先确定了两端接口的安装边界：与IBC手阀对接的一端，内径严格匹配常规2英寸IBC手阀的外轮廓尺寸，轴向插入深度控制在合理范围，既保证密封面完全贴合，又不会因插入过深顶到手阀内部的阀芯结构，影响手阀的正常启闭；与PVC接头对接的NPT螺纹端，螺纹有效长度满足管路连接的最小啮合长度要求，螺纹根部设置退刀槽，避免PVC接头拧入到位后出现端面干涉。外形上整体采用直通式等径结构，流体过流面无突变台阶，可减少流体通过时的阻力损失，避免介质在接头内部残留堆积，对于有清洁要求的食品级流体输送场景，也能降低残留介质变质的风险。接头主体采用硬质工程塑料材质建模时，壁厚根据材质的力学性能做了均匀化处理，整体壁厚保持一致，既保证接头承受管路压力时的结构强度，又避免局部壁厚过厚导致注塑成型时出现缩痕、内应力集中的问题，外壁的防滑凸筋高度与宽度经过优化，既保证足够的摩擦力，又不会因凸筋过高导致安装时硌手，或在运输堆放时出现凸筋断裂的情况。在安装边界的考量上，该接头的最大外径控制在合理范围，相邻管路安装时不会出现空间干涉，轴向总长度较短，安装后不会过多占用IBC储罐出料端的操作空间，方便现场人员开关手阀、对接下游软管等操作。
