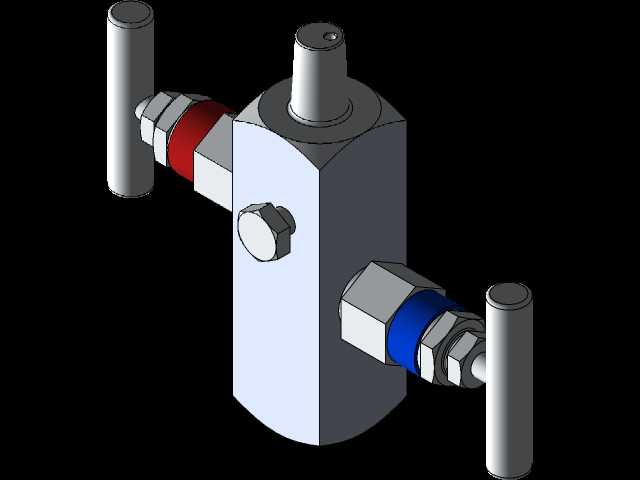

罗斯蒙特306直列式双阀组结构设计

在工业过程测控场景中，压力、差压变送器的取压管路往往需要配套阀组完成取压、排污、校准、切断等操作，罗斯蒙特306直列式双阀组正是适配这类变送器安装需求的核心管路配件，主要应用在石油化工、电力冶金、水处理等行业的压力测量回路中，直接安装在变送器取压端，替代分散安装的多个独立阀门，大幅压缩取压管路的安装空间，减少管路泄漏点。这款双阀组集成了截止阀与排污阀两个核心阀件，日常运行时截止阀保持导通状态，被测介质通过阀组内部流道进入变送器测量腔，需要对变送器进行零点校准或者在线维护时，可关闭截止阀切断工艺介质通路，打开排污阀将阀组与变送器腔体内的残留介质排出，无需拆解整个取压管路就能完成校准作业，有效降低运维工作量，避免工艺介质泄漏带来的安全风险。从结构设计来看，这款阀组采用一体化锻造的方体主阀体，相比拼接式结构的阀组，阀体本身没有额外的连接焊缝，承压能力更强，能适配中高压工况下的测量需求。阀体上两个阀杆采用垂直正交的布局方式，截止阀阀杆沿阀体轴向布置，和变送器取压口同轴对接，排污阀阀杆沿阀体径向布置，排污口朝向侧下方，方便现场接管收集排污介质，避免排污时介质喷溅影响周边设备。阀体两端的接口采用标准外螺纹连接结构，配套锁紧螺母与密封卡套，可直接适配常规规格的仪表引压管，安装时不需要额外加工过渡接头，能有效缩短现场安装周期。设计过程中对阀组的安装边界做了充分考量，整体外形紧凑，阀体主体为带圆弧过渡的棱柱结构，没有突出的尖锐棱角，两个操作手柄分别沿接口轴向向外延伸，手柄长度经过优化，既保证操作时拥有足够的扭矩力臂，不需要借助额外工具就能完成阀门的启闭操作，又不会因为手柄过长导致相邻安装的设备出现操作干涉。阀组所有尺寸均以毫米为单位进行设计，接口的同轴度、阀杆与阀体的配合公差都严格遵循仪表阀组的相关行业标准，密封面采用锥面硬密封结构，多次启闭后依然能保持可靠的密封性能，避免出现内漏外漏问题。阀体侧面设置的工艺堵头，是加工内部流道时预留的工艺孔封堵结构，装配后与阀体表面齐平，不会额外占用安装空间。在实际选型应用中，这款直列式双阀组不需要额外的安装支架，可直接与变送器的取压法兰对接，整体安装后重心与变送器轴线重合，相比侧装式阀组能减少管路振动带来的应力影响，适合在有持续振动的工业现场长期使用，有效提升测量回路的稳定性。
