MK40铝合金枢轴进出口空气隔膜泵结构

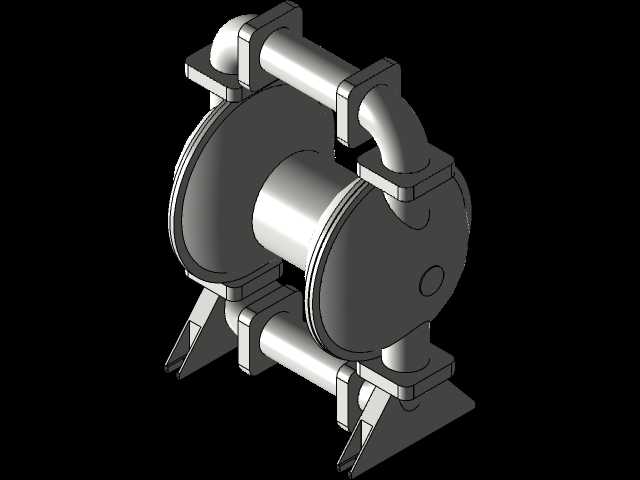

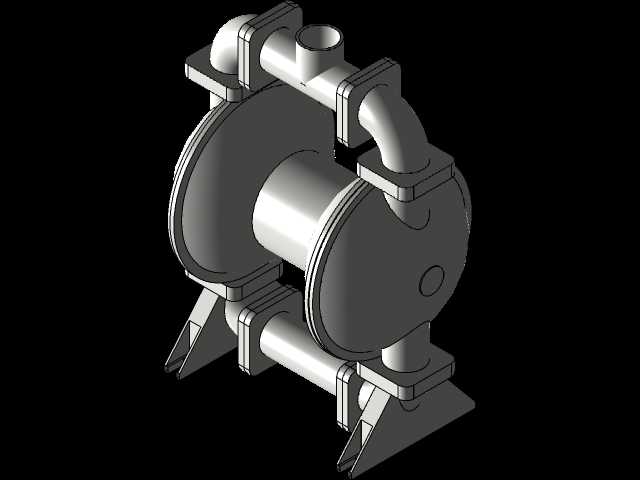

在化工涂装、污水处理、食品浆料输送这类对输送介质兼容性、防爆性能有要求的场景里，气动隔膜泵一直是无需电力驱动、可输送高粘度含颗粒介质的核心选型，这款1.5英寸口径的铝合金材质空气隔膜泵，针对常规安装场景做了枢轴式进出口的结构优化，适配多数工业现场的管路排布逻辑。从实际使用场景来看，这类泵体常被布置在车间边角的介质中转工位、危化品存储区的物料转输点位，不需要额外布置供电线路，仅通过压缩空气驱动即可完成作业，遇到含细小固体颗粒的涂料、污泥、腐蚀性弱的化工溶剂时，不会像离心泵那样出现叶轮卡滞、密封快速磨损的问题，隔膜往复运动的工作模式也能在空载状态下持续运行不会烧损部件。从设计思路上看，整体采用对称式的双隔膜腔结构，两侧的气路分配阀集成在中间的连接段，压缩空气进入后交替推动两侧隔膜往复形变，带动腔室内的球阀同步启闭完成介质的吸入与排出，进出口采用枢轴式的连接结构，相比传统固定式法兰接口，能在安装时根据现场管路走向小范围调整接口角度，减少现场配管的弯头数量，降低管路沿程阻力损失。泵体主体采用铝合金压铸成型，在保证整体结构强度的前提下控制了整机自重，底部的支撑脚做了加宽的三角支撑结构，安装时仅需要通过螺栓将支脚固定在安装基面即可，不需要额外做复杂的机架适配，支脚的安装孔位间距预留了足够的操作空间，方便现场后期维护时的拆装作业。外形尺寸上，1.5英寸的通径匹配每小时几十立方米的输送流量区间，整体的外轮廓没有突出的尖锐结构，两侧的管路接口与中间泵体的连接段做了加厚的法兰凸缘，通过螺栓紧固密封，能承受常规气动驱动下的工作压力，不会出现运行过程中密封渗漏的问题。在建模细节上，所有的连接法兰、密封槽、支脚安装孔都做了1:1的结构还原，隔膜腔的圆弧过渡结构完全匹配实际压铸工艺的脱模角度，进出口的流道内壁做了平滑过渡处理，避免介质在流道内出现沉积残留，气路端的接口位置预留了标准的气源连接螺纹，现场接入压缩空气管路即可完成驱动端的连接，不需要额外加工转接部件。这类结构的隔膜泵在实际选型时，需要重点核对进出口的安装高度、支脚的固定孔位间距与现场安装空间的匹配度，枢轴式的接口设计也让后期更换管路时不需要整体挪动泵体，仅需要调整接口的锁紧件即可完成管路角度调整，降低了现场运维的操作难度。
