2英寸铝制枢轴进出口气动隔膜泵结构

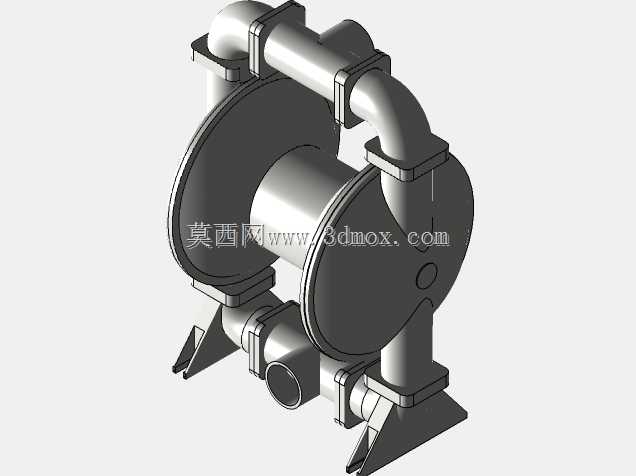

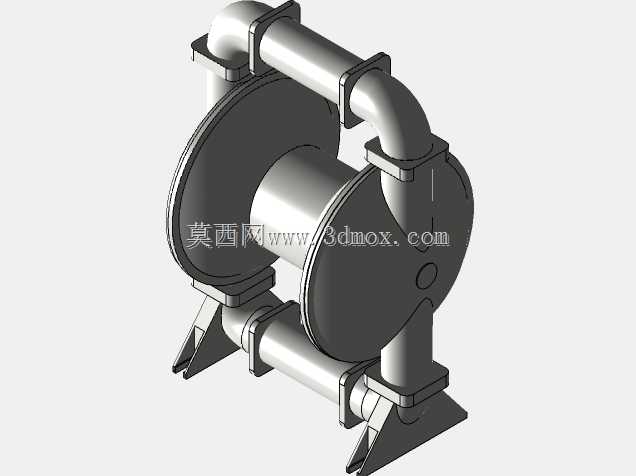

这款两英寸口径的铝制气动隔膜泵，核心适配各类对防腐蚀有基础要求、输送介质含少量颗粒的流体输送工况，在精细化工、涂装生产线、污水处理站的药剂投加环节、食品加工的浆料转运场景中都有广泛应用，相比同规格电动离心泵，它无需电力驱动，靠压缩空气作为动力源，在易燃易爆的车间环境里使用不存在电气防爆的额外改造成本，同时具备自吸能力强、可空载运行不会烧损的特性，遇到输送管路出口堵死的情况，泵体可以自动停机保压，不会出现超压损坏密封件的问题。从结构设计来看，整体采用对称式双隔膜腔布局，左右两个隔膜腔通过中间的气路分配阀实现交替往复抽吸，进出口采用枢轴式连接结构，相比传统法兰固定式进出口，安装时可以根据现场管路走向调整接口角度，不需要额外加装弯头调整管路走向，能有效压缩安装占用的空间，也减少了管路接头的数量，降低了介质泄漏的概率。泵体主体采用铝合金压铸成型，在保证整体结构强度的前提下，相比铸铁材质的同规格泵体重量降低了近四成，方便现场移动和临时工位的布设，泵脚采用一体化铸造成型的支撑脚，安装时可以通过螺栓直接固定在机架或者地面上，支撑脚的安装孔位间距经过匹配通用安装支架的尺寸设计，不需要额外定制转接板就能适配多数现有泵类安装工位。进出管路的通径为两英寸，额定工况下的输送流量可以满足每小时数十立方米的流体输送需求，泵体的整体外形轮廓做了圆弧过渡处理，没有容易积灰积液的直角死角，日常清洁维护时可以直接冲洗外表面，不会残留输送介质造成泵体外表面腐蚀。设计过程中针对隔膜的往复行程做了限位优化，避免隔膜运动超程造成的过早疲劳损坏，气路阀组的滑动部件采用耐磨材质加工，长时间高频往复运行也不会出现阀组卡滞导致的泵体停机故障，进出口的流道做了顺滑过渡处理，减少介质在流道内的阻力损失，也避免了颗粒介质在流道拐角处堆积堵塞的问题。在安装边界上，这款泵的两侧管路接口中心距、底部安装孔的定位尺寸都和同规格的主流气动隔膜泵保持一致，现场替换旧泵时不需要改动现有管路和安装基座，直接对接即可完成安装，大幅缩短了设备更换的停机时间。
