GormanRupp自吸离心泵流体输送设备结构

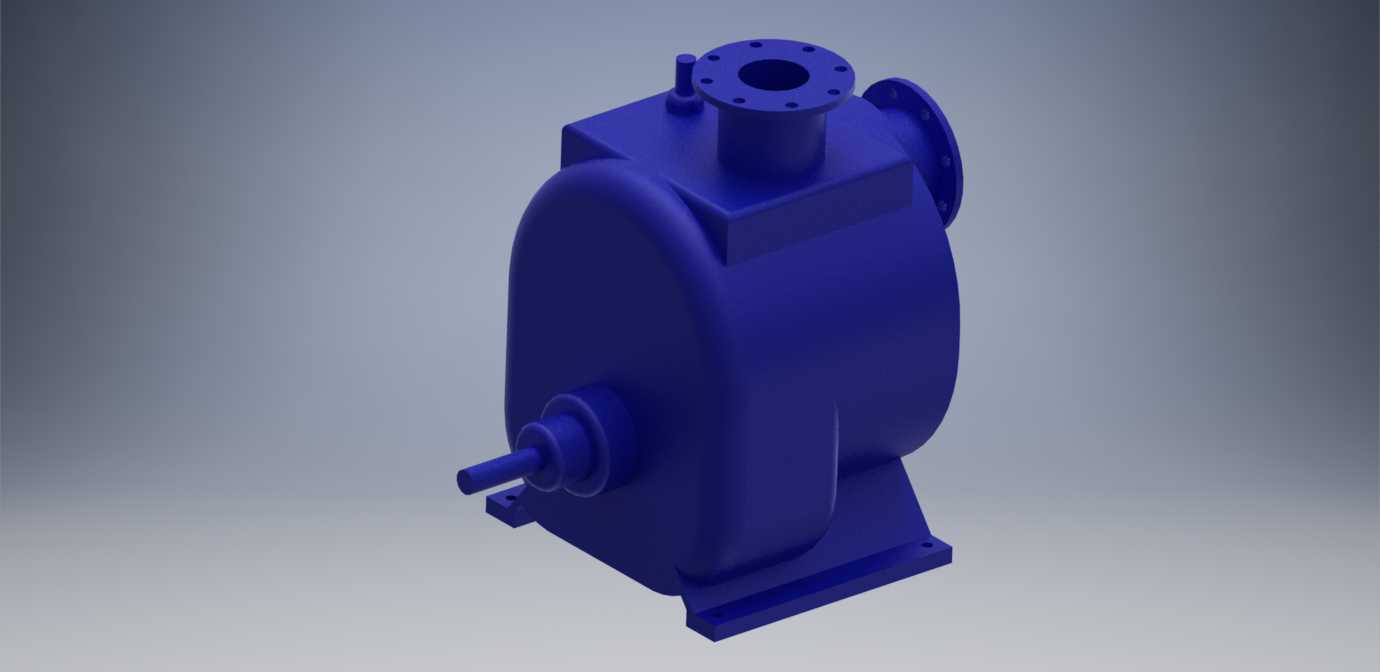

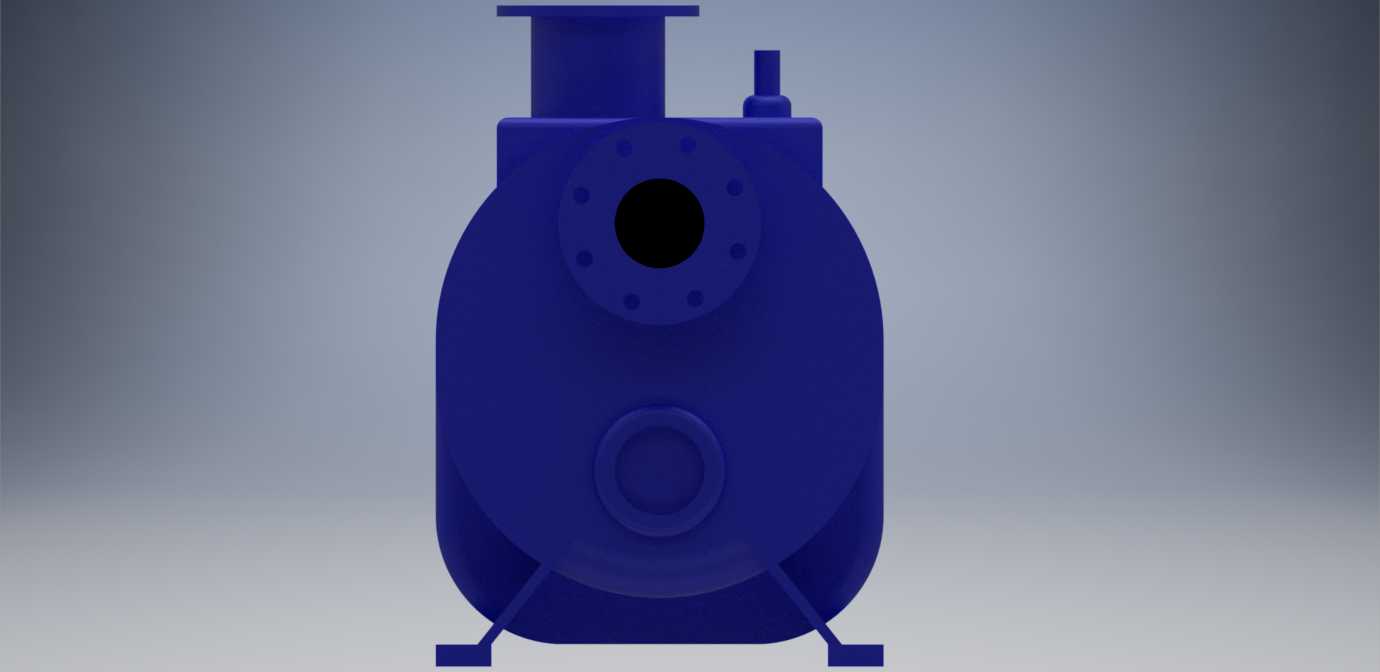

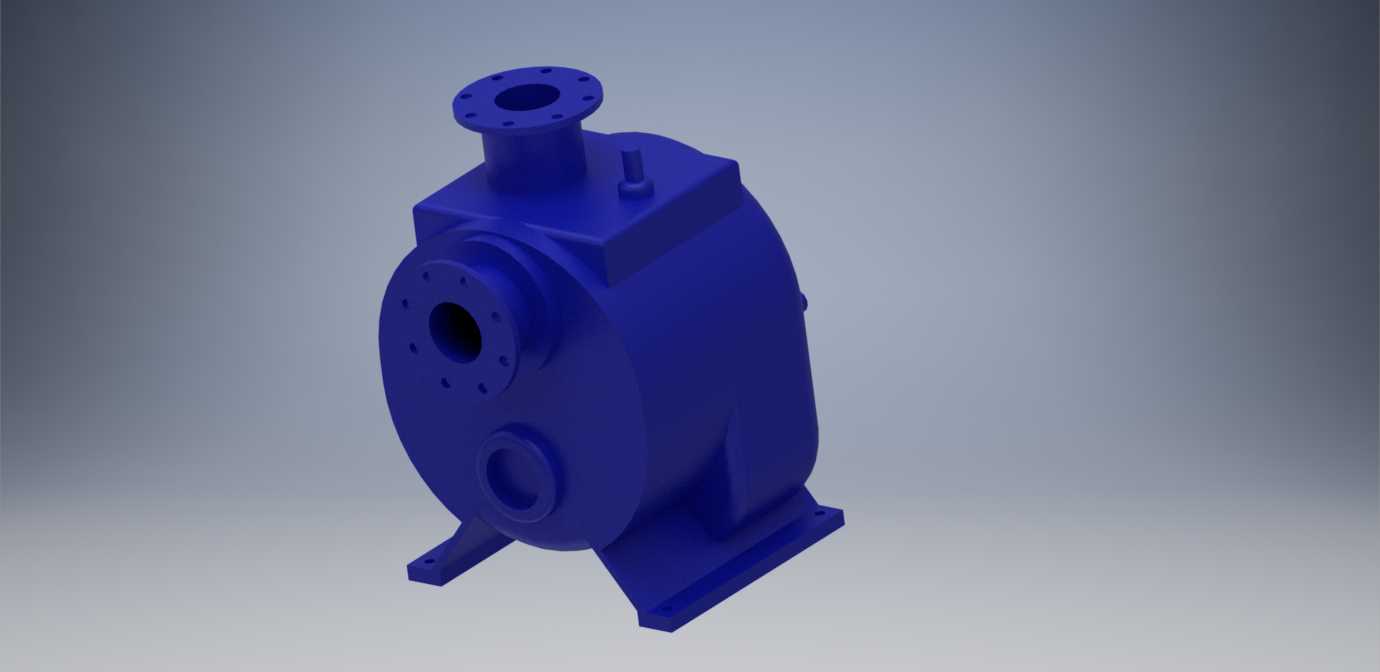

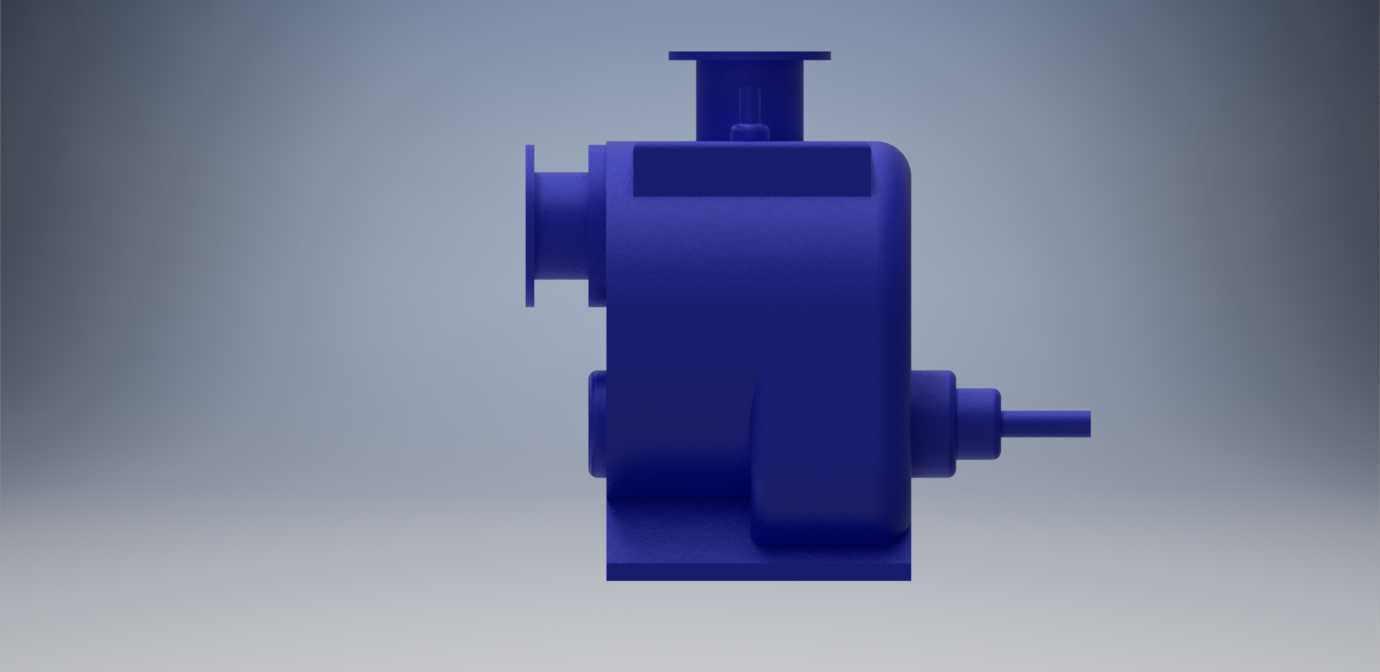

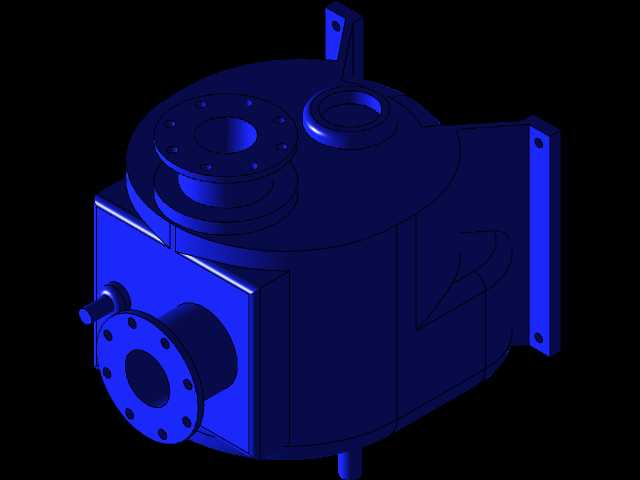

这款自吸式离心泵的结构设计，核心围绕无预充水启动的自吸工况需求展开，泵体采用一体式蜗壳铸造结构，省去了分体式泵壳的多道密封接合面，能有效降低高压工况下的介质渗漏风险，在市政排污、工业流体输送、建筑给排水等场景中，这类结构的泵组可减少现场安装时的密封调试工作量，降低后期运维的密封件更换频次。从安装边界来看，泵体底部的一体式安装支脚采用斜向加强筋布局，支脚的安装孔位间距匹配常规工业泵组的公用底座安装标准，无需额外定制转接支架即可直接固定在混凝土基础或者钢制公用底座上，进出口法兰的端面垂直度、螺栓孔中心圆尺寸均符合通用管路连接标准，可直接对接同公称通径的工业管路，减少现场管路改制的工作量。泵体的进出口采用异向布局，侧部水平入口、顶部垂直出口的流道走向，契合自吸泵的气液分离流道设计逻辑，启动阶段泵腔内留存的液体可通过蜗壳流道完成气液混合、分离的循环过程，无需在入口端加装底阀即可完成自吸启动，在液位低于泵安装位置的抽吸工况下，这种结构能大幅缩短启动前的灌泵操作时间，尤其适合移动式泵站、应急排水等需要快速启停的作业场景。模型未构建内部叶轮、密封组件、轴系等内部零件，整体外形轮廓完全还原实机的外部安装尺寸，可直接用于Revit平台的厂区管线综合排布、泵站设备布局建模工作，在项目前期的方案设计阶段，设计人员可直接调用该模型完成设备占位、管路走向碰撞检查、安装空间预留校验等工作，无需从零开始搭建泵体的外部轮廓，能有效提升BIM建模阶段的工作效率。从结构细节来看，泵体顶部的排气螺塞位置、支脚的加强筋厚度、法兰颈部的过渡圆角均按照实机的铸造工艺要求还原，在做设备安装空间校核时，可准确预留出排气螺塞的操作空间、支脚的固定螺栓安装操作空间，避免后期管路安装或者设备检修时出现空间干涉问题。蜗壳流道的外部轮廓按照水力设计的外形尺寸还原，能准确反映泵组运行时的外部振动传递路径，在做公用底座的载荷分布计算时，可依据模型的重心位置合理布置减震垫的安装点位，提升泵组运行时的稳定性，降低振动向周边管路和基础的传递。
