水处理用斜管蜂窝式沉淀填料结构

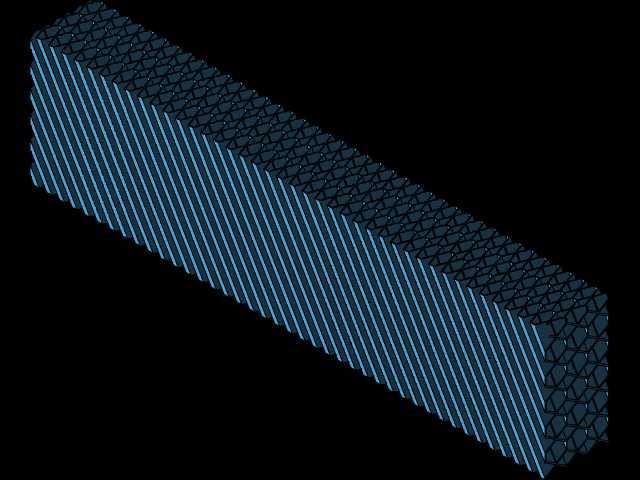

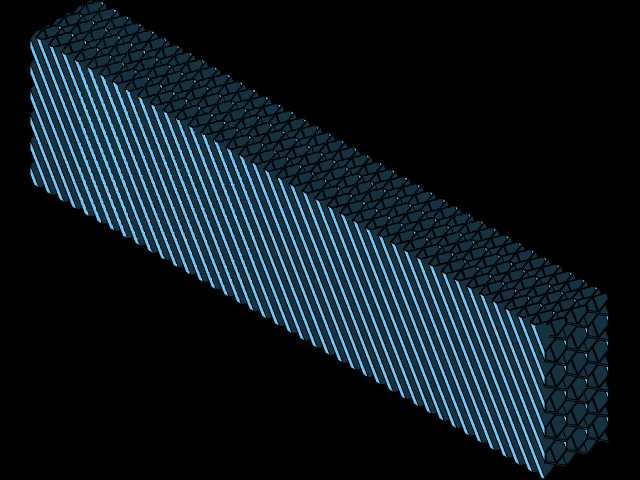

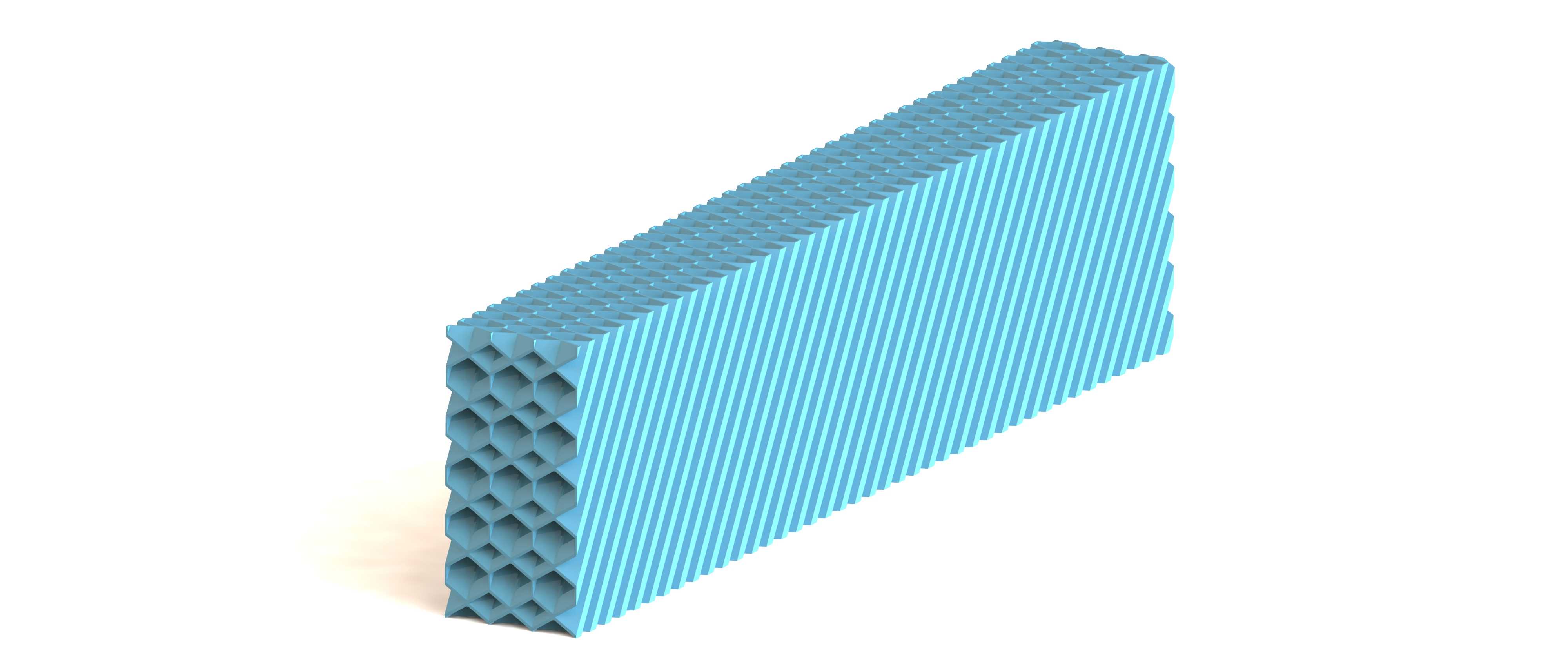

在市政给水厂、工业污水处理站的澄清工段，这类斜管式沉降填料是提升沉淀池处理效率的核心组件，区别于传统平流沉淀池依靠长距离水流自然沉降的设计，这类蜂窝斜管结构通过缩短絮体颗粒的沉降路径，能在相同池容下将沉降效率提升数倍，尤其适配中小规模净水站的提效改造需求。从结构设计逻辑来看，该组件采用正六边形蜂窝孔道的排布方式，孔道沿倾斜方向贯通，这种结构一方面能最大化单位体积内的沉降面积，相比平行板结构的空间利用率提升约15%，另一方面六边形的蜂窝结构具备更优的结构刚性，在长期浸水、承受上部积泥荷载的工况下，不容易出现板片变形、孔道坍塌的问题，安装时仅需将成组的填料模块架设在沉淀池中部的支撑梁上，模块之间采用专用卡扣拼接即可，不需要额外的焊接固定作业，现场安装效率较高。该填料的单块模块尺寸适配常规1ft、2ft、8ft规格的沉淀池分格尺寸，安装时需要注意孔道的倾斜角度保持在60度左右，倾斜角度过小会导致积泥无法顺利滑落到池底排泥槽，角度过大则会缩短颗粒沉降的有效路径，降低沉降分离效果。实际运行过程中，原水从沉淀池底部进入布水区后，向上流经斜管填料的孔道，水中的絮凝体在接触到斜管壁面后会附着在壁面，当积泥厚度达到一定程度后，会沿倾斜的壁面自动滑落到池底的污泥斗，经排泥管路排出，澄清后的水则从填料上部的集水区收集流出。设计建模时需要重点关注蜂窝孔的壁厚控制，壁厚过薄会导致模块整体刚性不足，运输和安装过程中容易出现孔道挤压变形，壁厚过大则会挤占孔道的有效过流面积，增加水流的沿程阻力，同时要保证模块拼接面的平整度，避免模块之间出现缝隙导致水流短流，影响整体沉淀效果。这类填料不仅可用于新建的斜管沉淀池，也可替换老旧沉淀池内的老化填料，在循环水旁滤处理、工业废水预处理、自来水厂澄清池改造等场景都有广泛应用，相比其他类型的沉降填料，蜂窝斜管的孔道不易堵塞，日常运维仅需定期排空冲洗即可，不需要频繁更换组件。建模过程中对蜂窝孔的阵列排布做了等距优化，保证每个孔道的过流截面一致，避免出现局部流速过快导致絮体被水流带出的问题，模块侧边设计有拼接卡槽，多块模块拼接后能形成连续的整体填料层，不会出现局部漏泥的情况。
