聚砜材质带护罩管道式流量计结构

　　在民用供水、工业循环水系统、中小型流体输送管路的流量监测环节，转子式流量计一直是成本与可靠性平衡度极高的选型方向，这款2英寸接口的聚砜材质流量计，就是针对中低压清水类介质管路设计的直读式流量监测部件。从实际工况适配角度看，这类流量计常被安装在水处理设备出水段、冷却循环回路支管、小型给排水系统的可视化监测位置，不需要外接供电就能通过透明管体内的浮子位置直接读取瞬时流量，现场巡检人员无需额外操作就能快速判断管路通流状态，相比电磁、涡街类电子式流量计，它的结构更简单，抗现场电磁干扰能力更强，在没有稳定供电或者需要低成本冗余流量监测的点位，适配性非常突出。

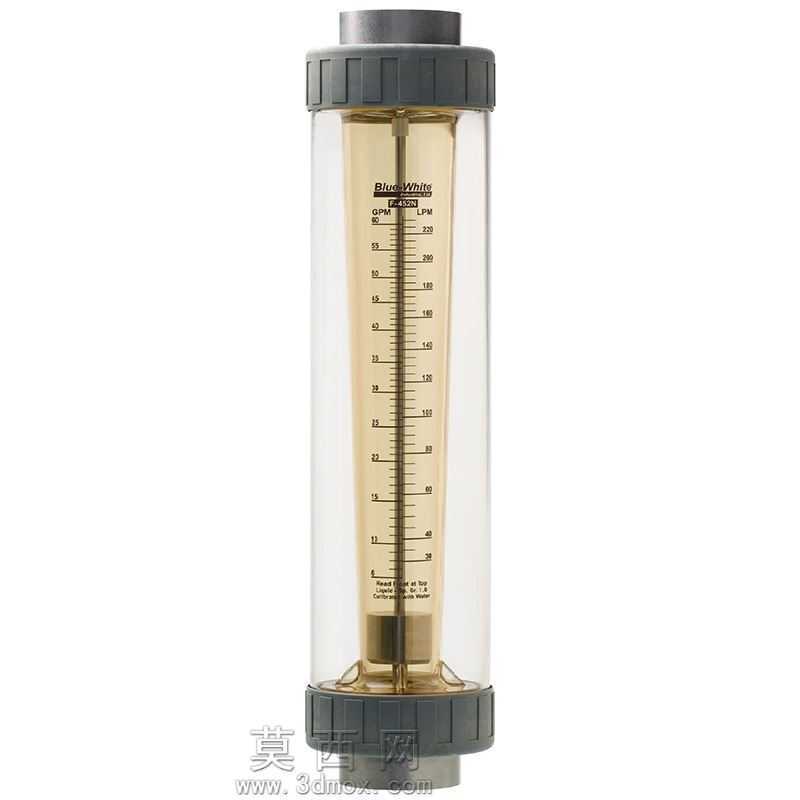

　　这款流量计的主体测量管采用透明聚砜材质模制而成，聚砜材料本身的抗冲击性、耐温性远优于普通透明PVC，长期接触常温清水、常规水处理药剂不会出现脆化、透明度下降的问题，管体两端的金属接头采用标准2英寸管螺纹设计，安装时不需要额外定制转接件，直接匹配同规格的管道内螺纹或者活接接头就能完成装配，安装边界上要注意预留足够的直管段空间，前后端至少保留5倍管径长度的直管路，避免弯头、变径带来的流场紊乱影响测量精度。两端的接头位置做了防滑滚花结构，现场安装时用普通管钳就能拧紧，不需要定制专用工装，接头内部的密封结构采用嵌入式平垫设计，装配到位后可以承受1MPa以内的工作压力，满足大部分民用供水、工业循环水系统的压力等级要求。

　　设计上特意在测量管外侧配置了一体式护罩结构，护罩和两端接头采用卡扣式连接，不需要额外螺丝固定，既可以避免现场安装、运维过程中硬物磕碰损坏透明测量管，也不会遮挡管体上的流量刻度线，日常巡检时可以清晰看到内部浮子的位置。浮子的导向结构采用上下两端定位的设计，流体从下端进入测量管时，浮子顺着导向杆上下移动，不会因为管路内的流体脉动出现偏磨、卡滞的问题，流量测量范围覆盖8-80GPM也就是40-300LPM的区间，刚好匹配2英寸管径下常规输水工况的常用流量范围，不会出现量程过大导致小流量下读数不准、量程过小导致压损过大的问题。

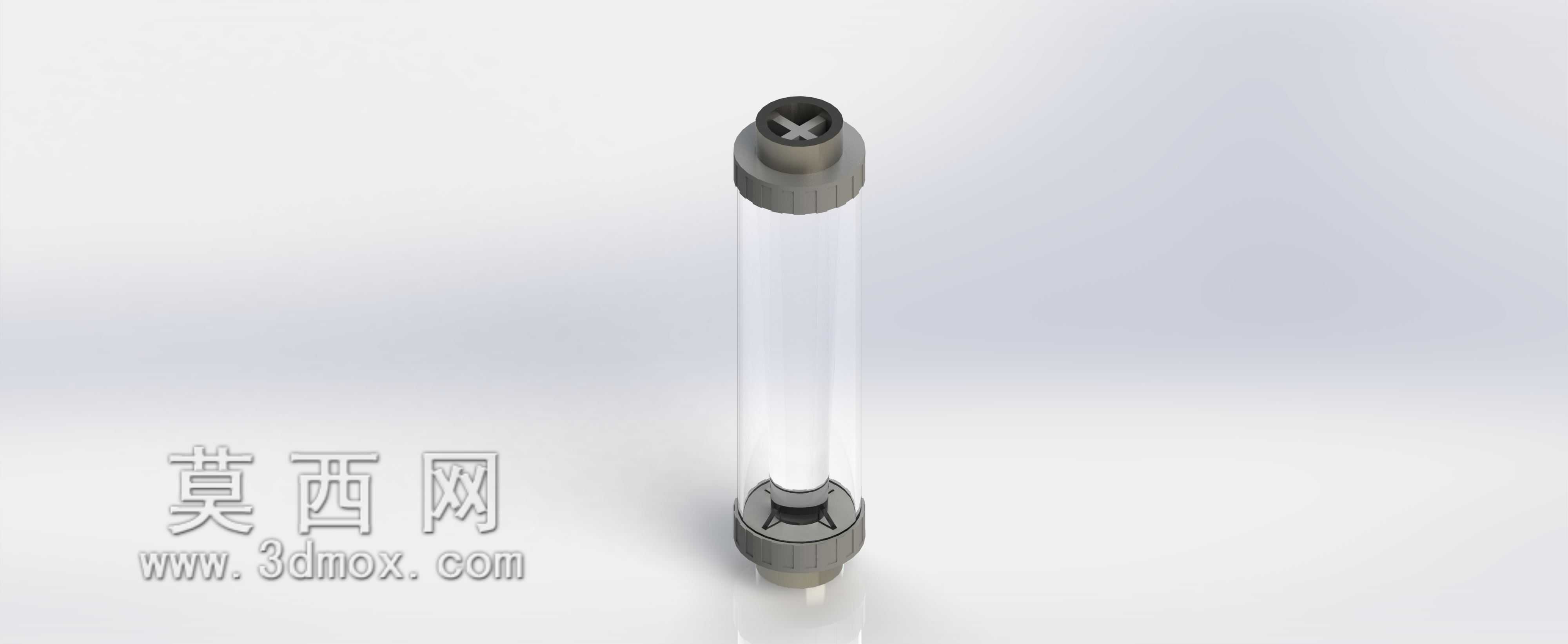

　　从三维建模的角度看，这个模型完整还原了产品的装配关系，透明管体的壁厚、两端接头的螺纹尺寸、护罩的卡扣结构、浮子与导向杆的配合间隙都做了准确还原，结构设计人员在做管路排布时，可以直接把这个模型导入装配体，核对安装空间、接口尺寸是否匹配现场管路，不需要反复测绘样品。建模时特意还原了聚砜材质的半透明质感、金属接头的哑光金属质感，做设备方案演示时可以直观呈现流量计安装后的整体效果，方便和现场运维、采购人员确认选型方向。实际选型时要注意，这款流量计仅适用于无固体颗粒的清水类介质，如果是污水、含杂质的流体，需要在前端加装配套的过滤装置，避免杂质卡滞浮子导致测量失效；安装时要保证流量计处于垂直竖直状态，倾斜角度不能超过5度，否则浮子的重力分力会改变受力平衡，直接影响读数的准确性。日常运维时不需要复杂的拆解维护，只需要定期擦拭透明管体外壁的灰尘，观察浮子是否能随流量变化自由移动即可，长期使用后如果管内壁结垢，可以拆下两端接头抽出浮子，用软布擦拭管内壁和浮子表面，不要用硬质毛刷刮擦透明管内壁，避免刮花刻度区域影响读数。
