带插片端子真实尺寸微型限位开关

　　在自动化生产线的工位定位、小型家电的门体开合检测、工业控制柜的柜门状态反馈、3D打印设备的轴端硬限位防护这类场景里，这类微型限位开关的出镜率极高，它不需要复杂的安装空间，却能承担起位置触发、行程边界保护、状态反馈的核心作用，是小空间内电气控制回路里最基础也最可靠的检测触发元件。

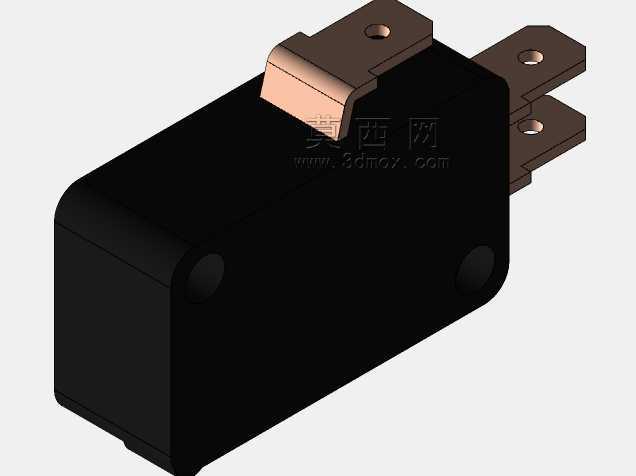

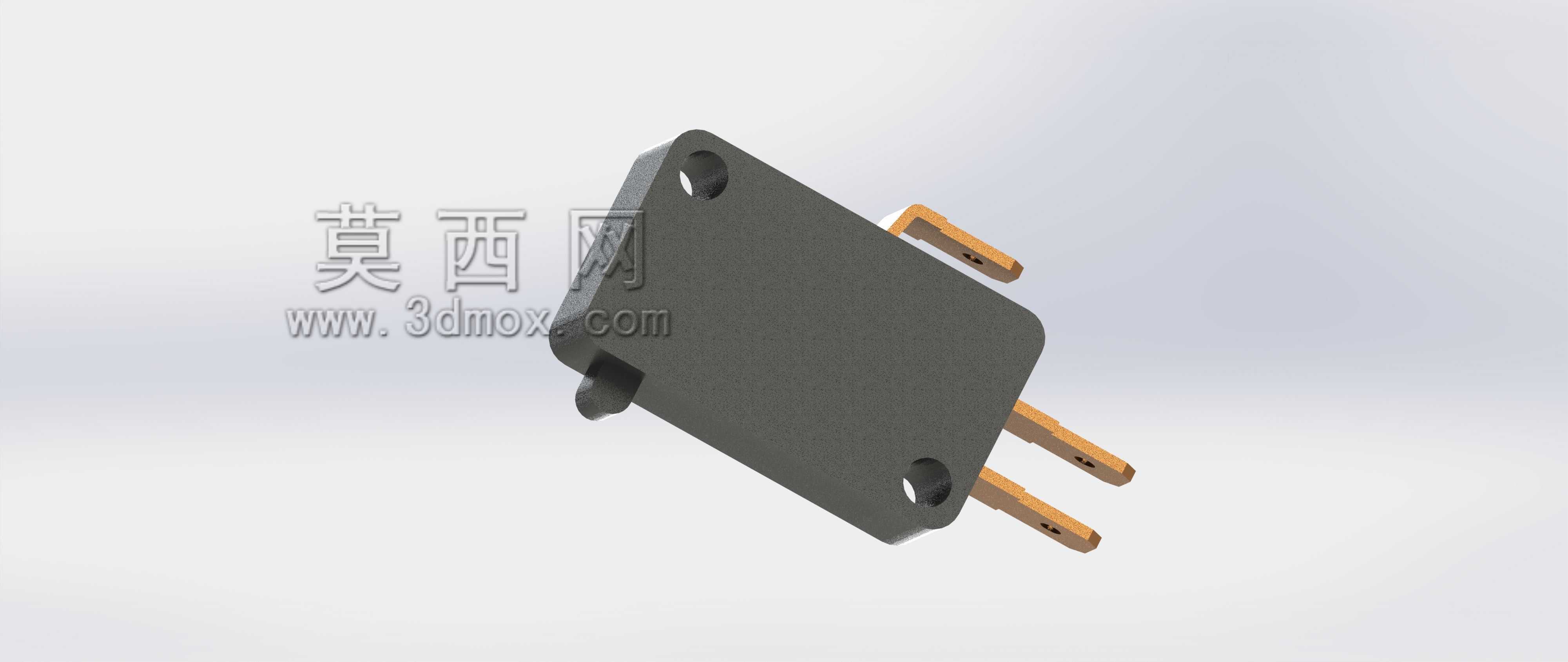

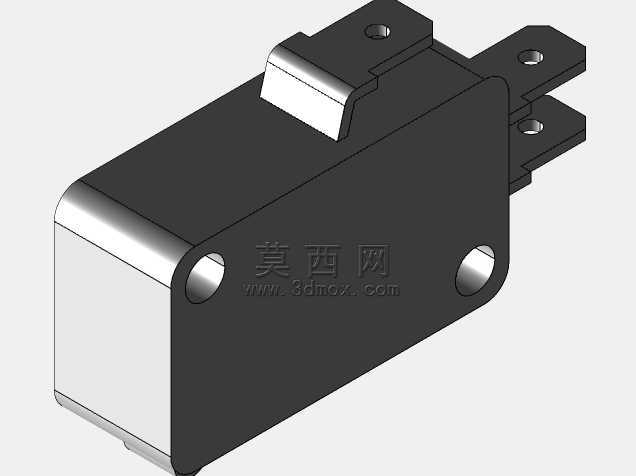

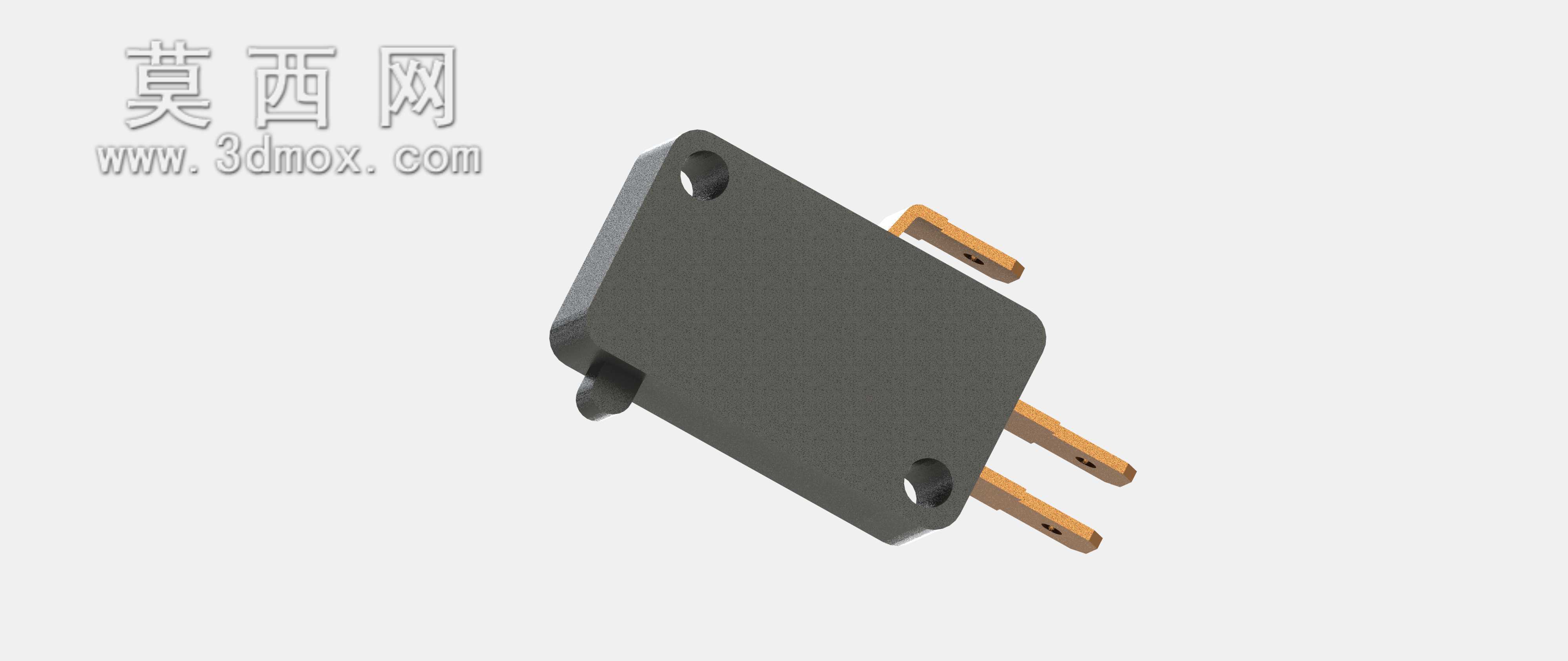

　　从结构设计逻辑来看，这款开关采用了扁平矩形的主体外壳，主体采用硬质绝缘工程材质，表面做了哑光处理，既可以保证电气绝缘性能，也能在常规工业环境下抵御轻微的粉尘、油污侵蚀，外壳对角位置设置了两个贯通的安装孔，安装孔的孔径适配M2规格的紧固件，两个安装孔的中心距经过精准核算，能匹配行业内通用的微型开关安装位尺寸，安装时不需要额外做转接板，直接通过螺丝就能将开关固定在设备的安装基板上，安装后主体不会出现晃动偏移，能保证触发位置的重复精度。

　　开关的触发端设置在主体侧边的凸起位置，这个凸起的触发拨杆行程经过校准，当被检测部件运动到设定位置，触碰拨杆达到额定行程时，开关内部的触点就会完成通断切换，响应速度快，触发力度控制在适合小负载场景的区间，不会因为触发阻力过大影响被检测部件的运动轨迹，也不会因为触发力度过小出现误触发的情况。开关的接线端采用了三个平行排布的插片式端子，插片为铜质镀锡材质，导电性能稳定，抗氧化能力强，三个端子分别对应公共端、常开端、常闭端，能适配不同的控制回路接线需求，插片的间距符合安规要求，接线时不需要额外做绝缘隔离处理，配套标准的2.8mm插簧端子就能完成快速接线，相比焊接接线的方式，插片接线的装配效率更高，后期维护更换也更便捷，不需要动用焊接工具就能完成拆换。

　　在实际选型应用中，这类微型开关的安装边界需要重点考量，它的整体厚度控制在较薄的区间，哪怕是在设备内部走线空间、安装空间都十分局促的场景下，比如小型电动工具的内部触发控制、智能门锁的锁舌位置检测、桌面级小型自动化设备的原点复位检测，都能找到合适的安装位置，不会和周边的运动部件、结构件产生干涉。开关的触点采用银合金材质，具备一定的带载能力，可以直接驱动小型继电器、指示灯这类小功率负载，也可以接入PLC的数字量输入模块，作为位置信号反馈元件使用，在常规的工频低压控制回路里，它的电气寿命能满足绝大多数通用设备的使用需求，不需要频繁更换维护。

　　建模过程中完全按照实物的真实尺寸进行1:1还原，外壳的倒角、安装孔的沉台结构、插片端子的厚度与伸出长度、触发拨杆的外形与活动行程都做了精准复刻，在做设备整体装配仿真的时候，可以直接将这个开关模型导入装配体，提前验证安装位的开孔尺寸、接线空间是否充足，检查运动部件在触发行程内是否能准确触碰拨杆，会不会出现超程撞坏开关的情况，也能验证周边的走线、相邻部件会不会和开关本体产生干涉，提前规避装配阶段才发现的结构匹配问题，减少实物打样后的修改成本。

　　这类开关虽然属于小型基础电气元件，但在设备的安全防护逻辑里承担着很重要的作用，比如设备运动轴的硬限位保护，一旦软限位失效，运动部件触碰到这个限位开关，就会立刻切断驱动回路的电源，避免运动部件超程撞坏设备结构；在家电产品里，比如微波炉的门体开关，只有门体完全闭合，开关触发后设备才能启动加热，避免微波泄漏的安全风险，所以它的尺寸精度、触发位置的一致性直接影响到整个设备的运行可靠性，建模时对每个配合尺寸的精准还原，能让结构设计人员在选型阶段就更直观地掌握元件的安装要求，不用反复对照二维图纸核对空间尺寸，提升整体的设计效率。
