化工储料罐体配套管路布线设计方案

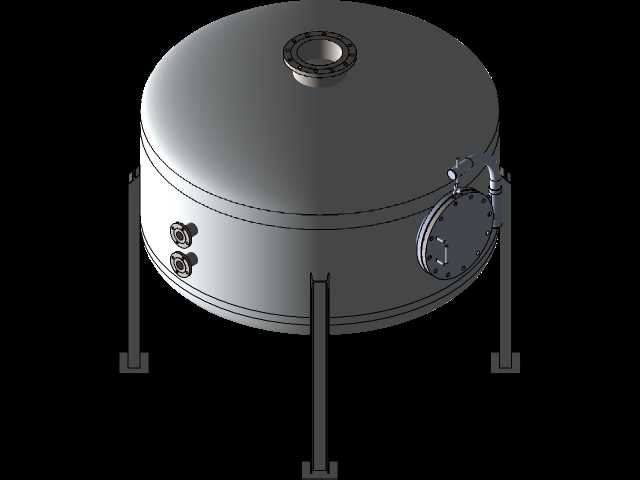

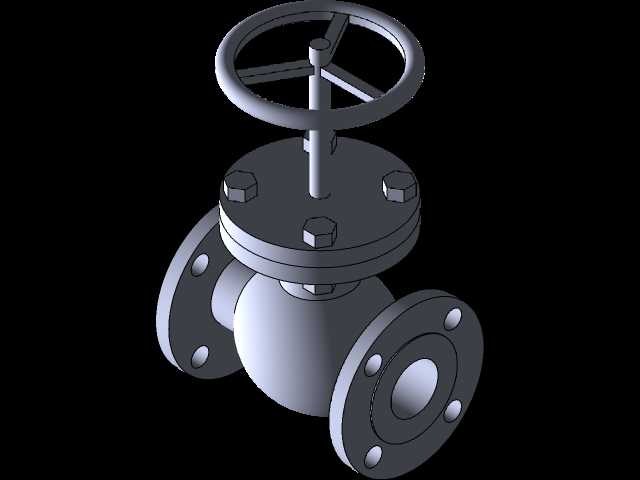

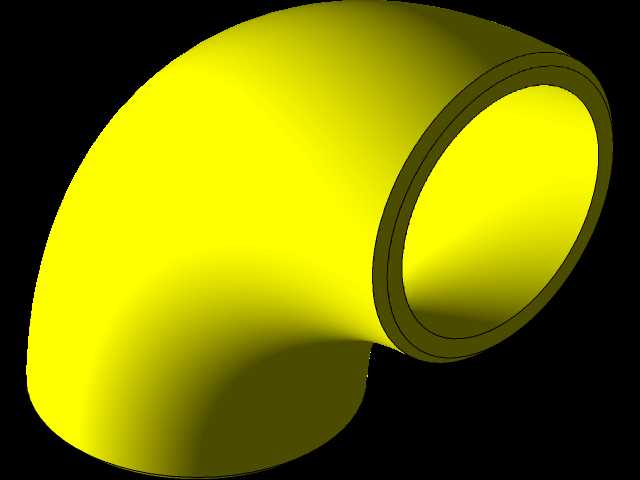

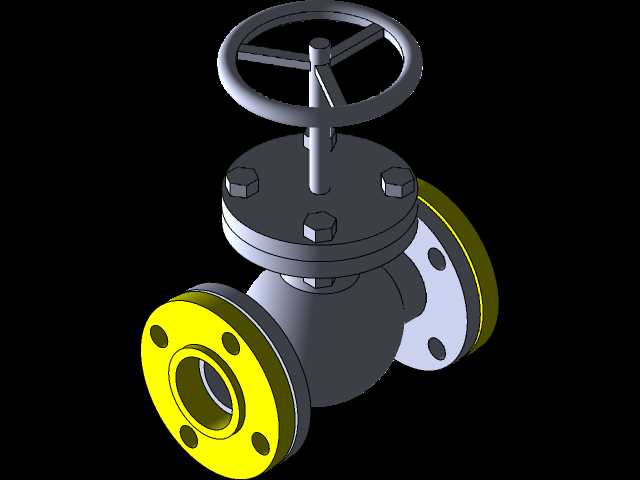

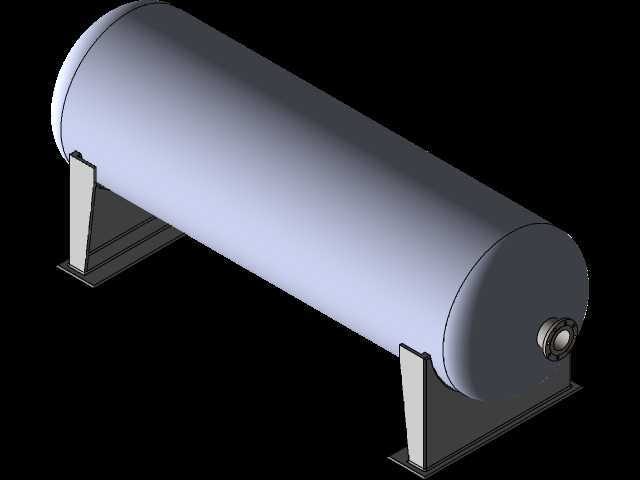

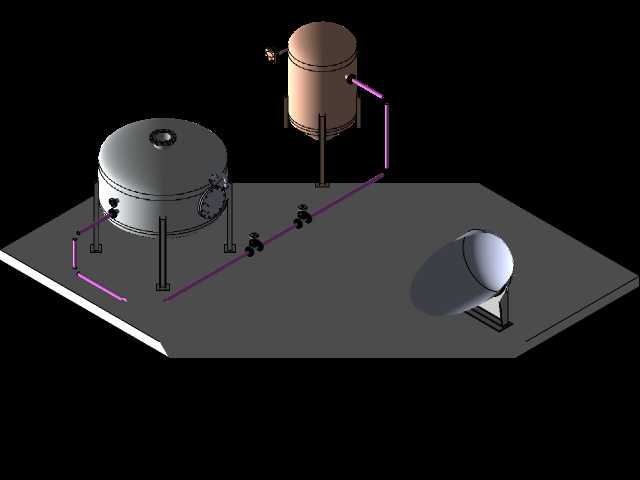

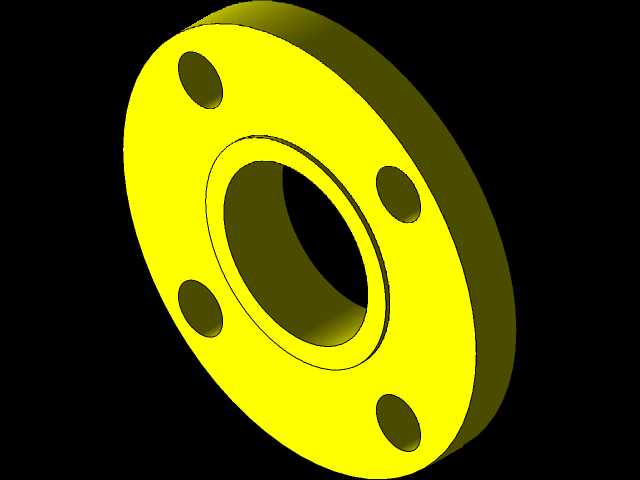

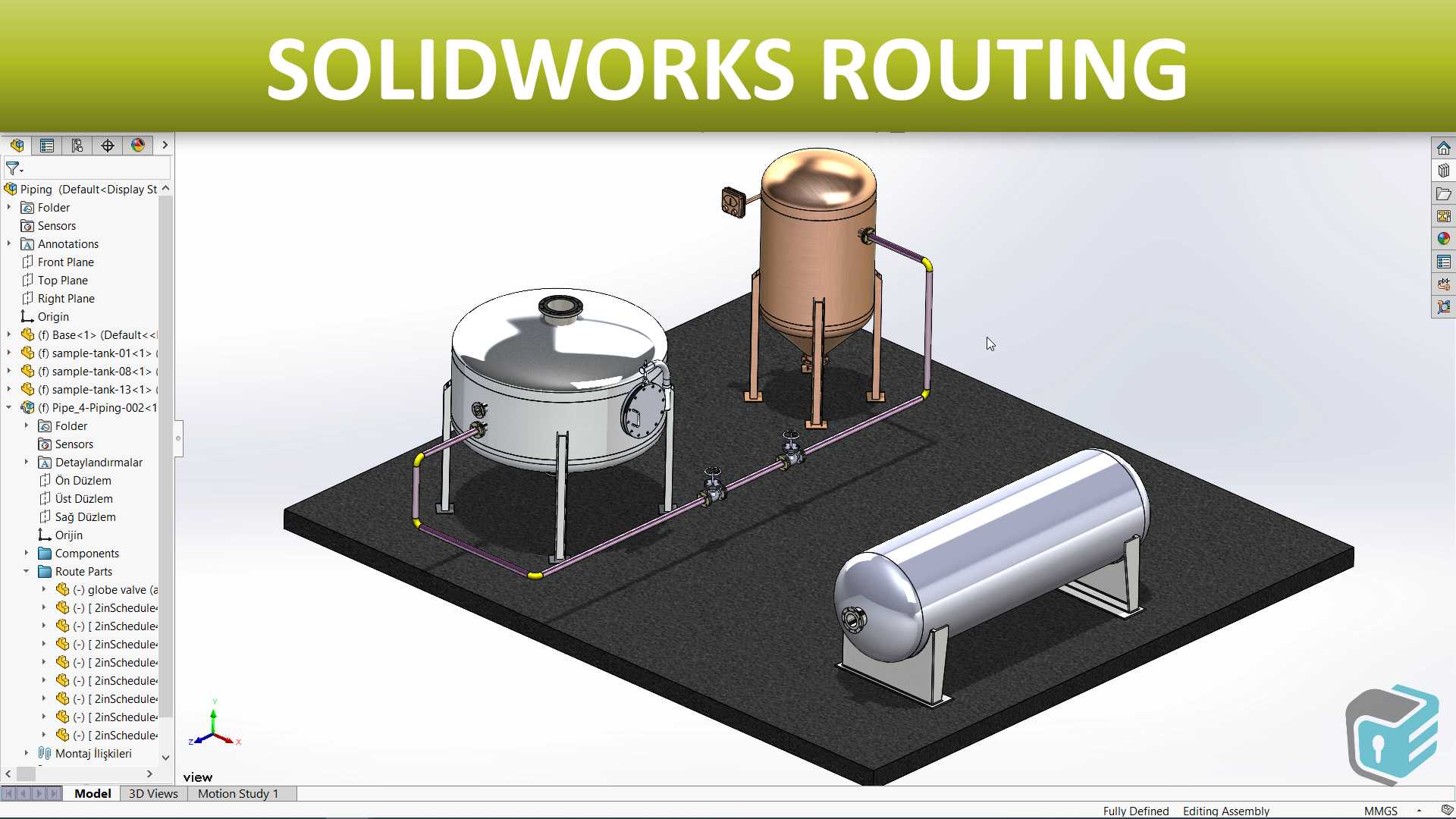

这套管路布线方案主要面向中小型化工、食品饮料加工车间的物料中转工段设计，适配常压立式储液罐、卧式缓存罐两类常用储料设备的管线接驳需求，可覆盖常温液态物料的车间内短距离输送、工位间转料作业场景。设计过程中优先考虑现场安装的操作便利性，所有管线排布沿设备基座边缘规划走线路径，避开罐体人孔、液位计安装位、支腿调节螺栓的操作空间，避免后期运维时出现管线遮挡操作面的问题。不同功能的管线采用差异化的排布高度，主输送管线距离安装基座平面预留足够的阀件操作空间，支管接驳位置对应罐体进出料口的法兰中心高度，减少现场安装时的管线裁切、弯头调整工作量。管路上的截止阀、止回阀均布置在伸手可及的操作高度，阀件手柄朝向统一规划为通道侧，操作人员在巡检通道内即可完成阀门开闭操作，无需探身到设备间隙内作业。三类罐体的安装边界提前做了适配校核，立式锥底储罐的支腿跨距、卧式储罐的鞍座安装间距、平顶搅拌罐的支脚定位尺寸均匹配常规车间的设备安装基座预留尺寸，管线外轮廓不会超出基座边缘，避免与相邻设备的安装空间产生干涉。管线固定管卡的位置结合管线挠度计算结果布置，长距离直管段每间隔固定距离设置一处支撑点，弯头、阀件接驳位置额外增加固定点，避免物料输送过程中管线产生振动位移。设计时还预留了后续工位扩展的管线接驳口，在主输送管线的末端预留带盲板的法兰接口，后期新增储料设备时可直接接驳，无需对现有主管线做大规模拆改。所有管线转弯处均采用标准弯头接驳，减少直角弯折带来的流体阻力，物料输送过程中不会在管线转角处形成残留积液，适配有清洁要求的物料输送场景。罐体与管线的接驳处采用软连接过渡，可抵消设备运行时产生的微小振动，避免长期振动导致法兰连接处出现渗漏问题。整套布线方案的管线排布层次清晰，不同走向的管线之间预留足够的安装间隙，后期维护时可单独拆卸某一段管线，无需拆解相邻的其他管路，降低运维检修的工作量。
