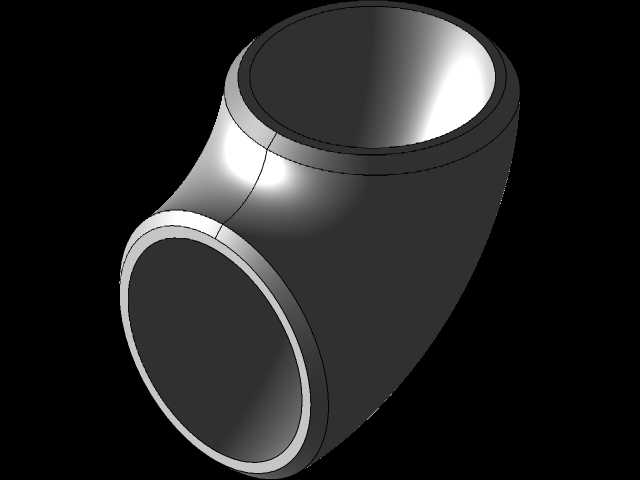

1.25英寸标准短半径90度对焊弯头结构

在工业流体输送管路系统中，90度弯头是改变管路走向的核心连接件，这款1.25英寸规格的短半径对焊弯头，主要应用在管路排布空间紧凑、无法容纳长半径弯头转弯半径的场景，常见于化工流体管线、暖通给排水管路、小型液压动力站管路、压缩空气输送支路等安装位置受限的工况中。短半径弯头的转弯中心距为管路通径的1倍，相比常规1.5倍中心距的长半径弯头，能在更小的空间内完成管路90度转向，有效压缩管路系统的整体排布尺寸，减少设备整体的占地空间。这款弯头采用对焊连接形式，两端的焊接坡口经过结构优化，焊接时能够保证焊口熔深均匀，连接后管路内壁齐平，不会出现流体滞留的台阶死角，输送流体时的局部阻力系数控制在合理区间，避免介质在转弯处形成紊流造成压损过大，同时也能减少含颗粒介质输送时的管壁冲刷磨损。从设计逻辑来看，建模时首先确定管路通径对应的内外径尺寸，以1倍通径长度作为转弯中心半径绘制扫掠路径，两端预留标准焊接直段，保证焊接装配时的对接定位精度，弯头外壁的台阶结构是为了匹配对应规格的管卡安装定位，管路装配时可以直接卡在台阶位置完成轴向固定，不需要额外做定位标记，提升现场安装的效率。外形尺寸上，两端接口的同轴度公差控制在机械管路安装的通用要求范围内，焊接端面的平面度满足现场对焊施工的公差要求，安装时不需要额外修磨坡口就能直接和同规格的无缝钢管对接，转弯处的壁厚做了均匀过渡处理，不会出现局部壁厚过薄导致的承压能力不足问题，能够满足常规中低压管路的工作压力要求。在实际选型应用中，这类短半径弯头不能用在输送高磨蚀性浆料、高速流体的主管道上，避免局部冲刷导致的管件过早失效，更适合用在设备内部的支路管线、空间受限的管路转向位置，搭配同通径的对焊法兰、直通接头等配件完成管路整体搭建。建模过程中对转弯处的曲率做了连续校验，保证内壁曲面光滑过渡，没有建模过程中容易出现的曲面褶皱、曲率突变问题，后续如果做流体仿真分析，可以直接提取内流道模型进行网格划分，不需要额外修复几何破面。
