瓦尔特克大口径管路快接锁紧接头结构

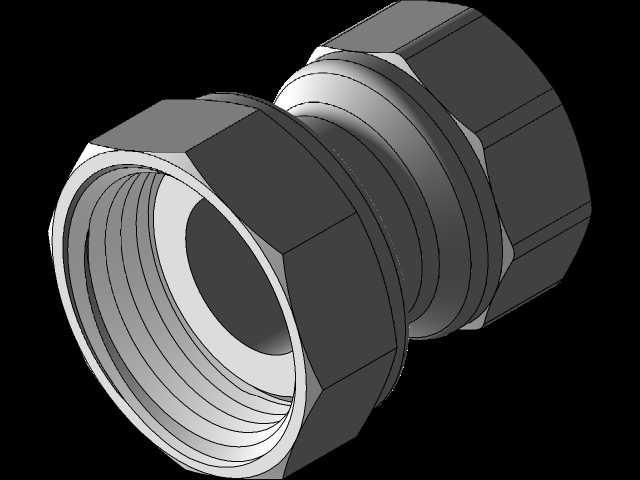

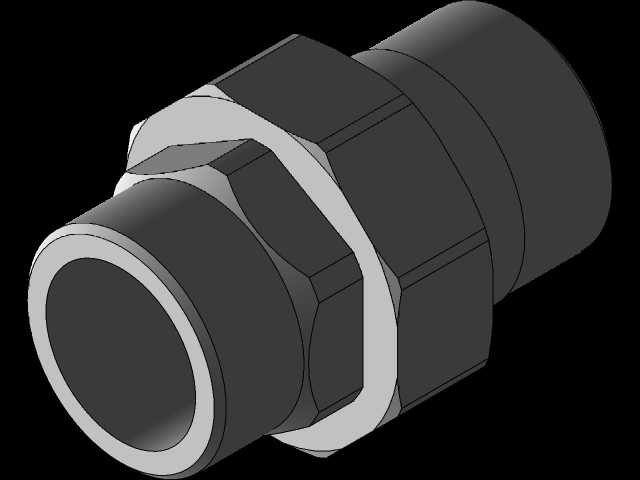

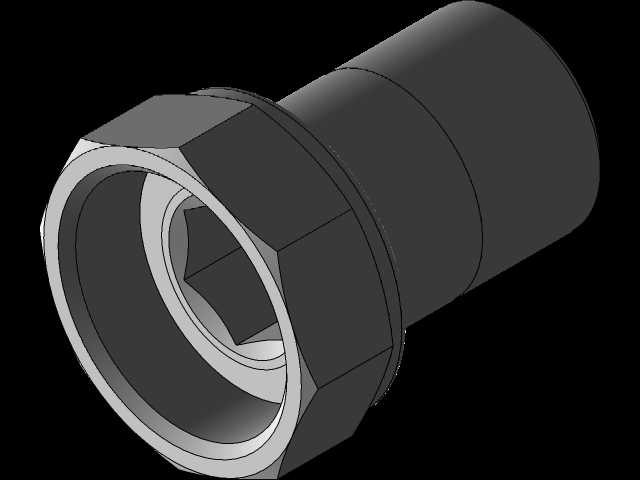

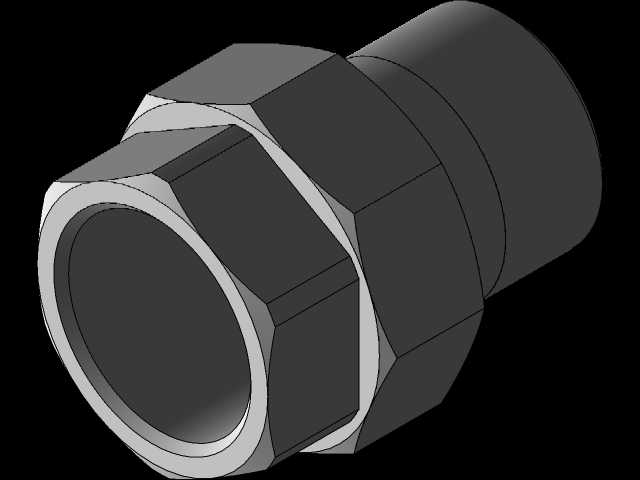

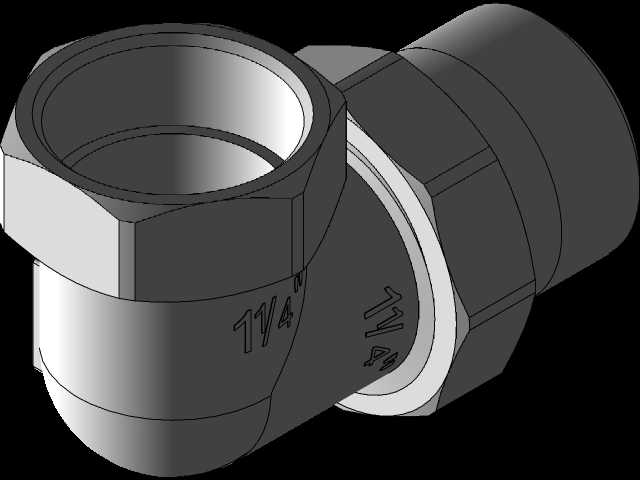

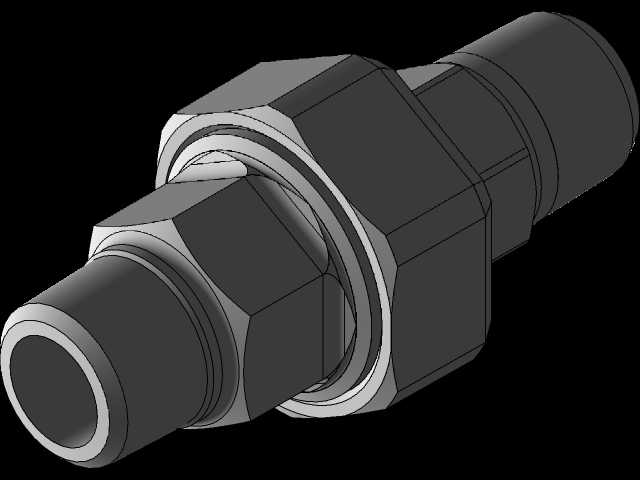

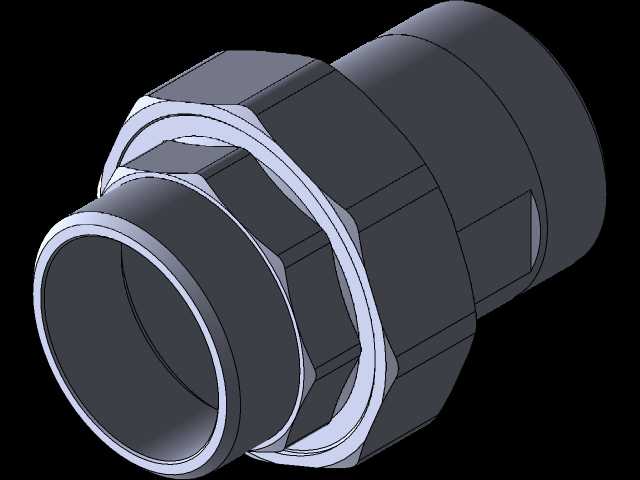

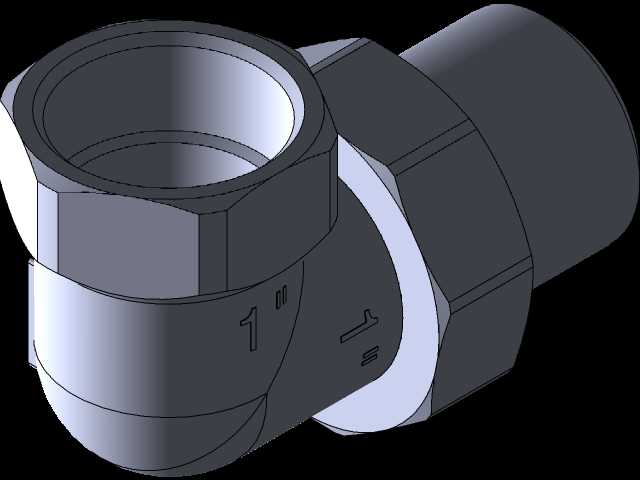

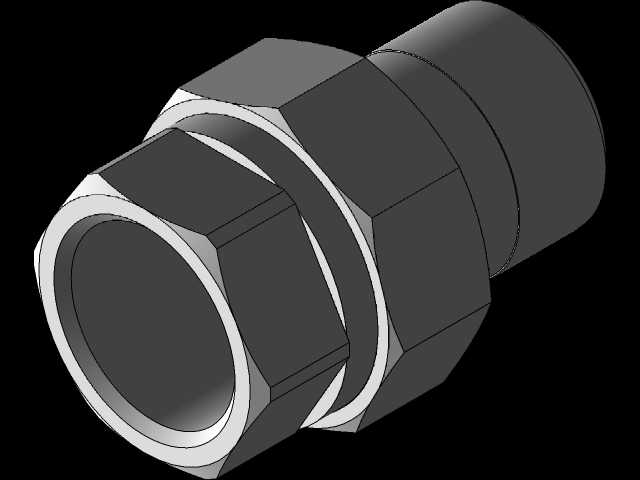

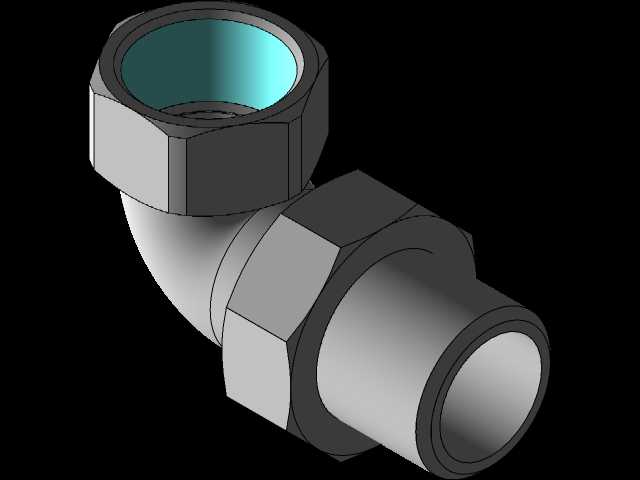

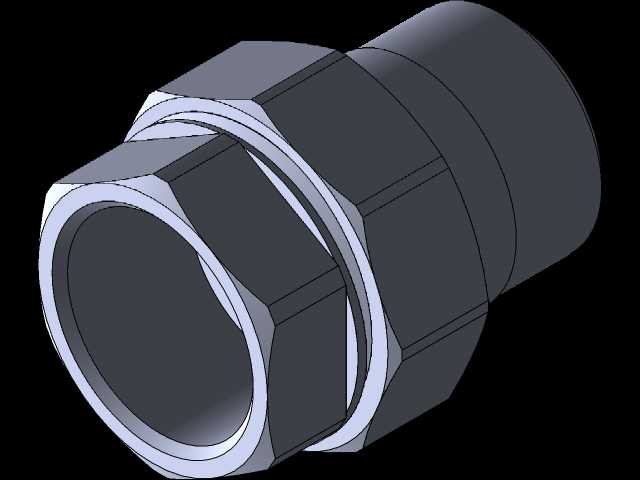

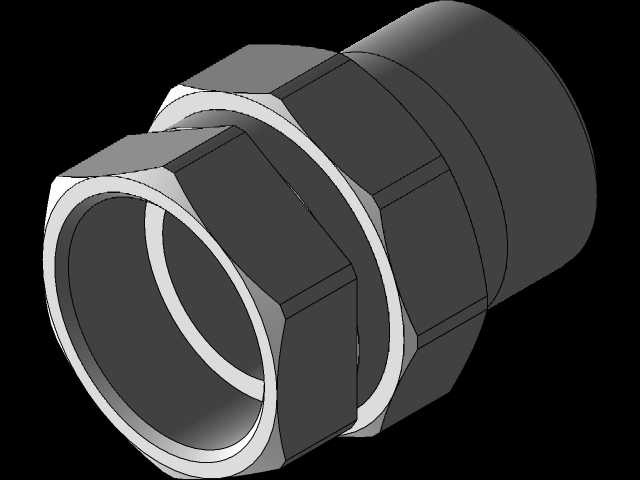

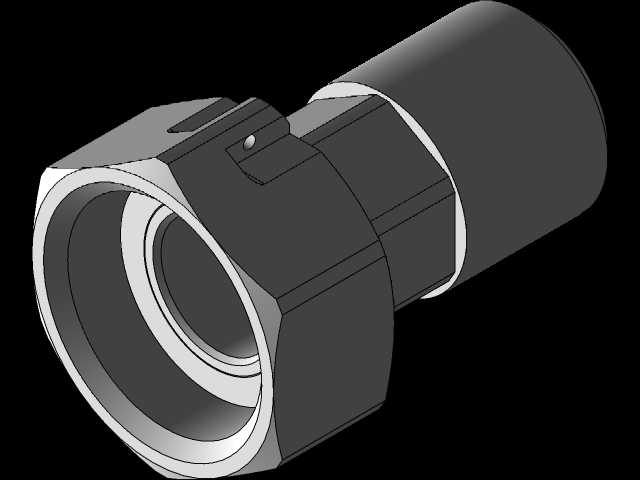

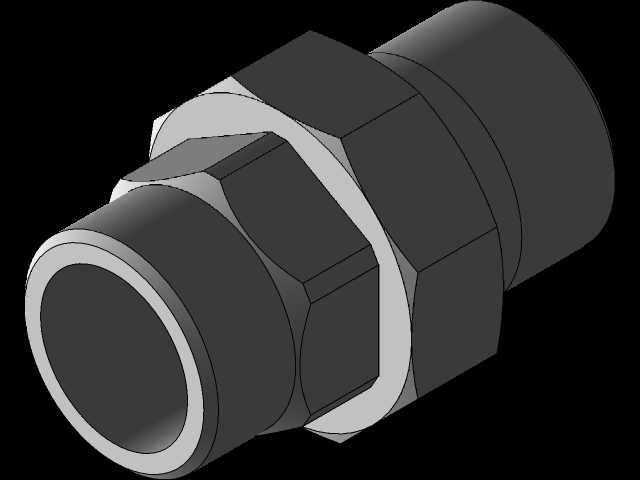

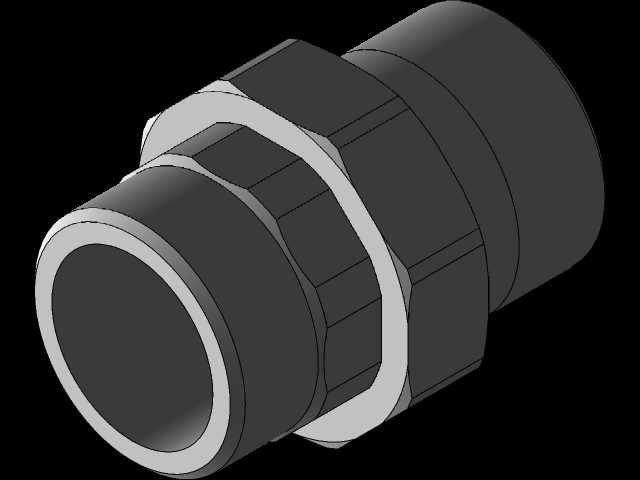

这类大口径锁紧式管接头，在流体输送管路系统里承担着管路对接、密封防脱的核心作用，常见于工业给排水、液压动力传输、化工介质输送、气动系统布设等场景，不管是固定铺设的硬管管路，还是需要频繁拆装的临时输送管线，都能看到这类结构的应用。从结构设计来看，接头采用两端异径适配的结构逻辑，一端为承插式对接端口，端口处做了加厚的唇边结构，既可以在对接时起到导向定位作用，也能在安装密封圈后提供足够的密封压紧力，避免介质输送过程中出现渗漏。中间的六角锁紧段是整个接头的受力核心，设计时特意加大了六角对边尺寸，方便现场施工时用标准扳手施加锁紧扭矩，不会因为受力面过小出现打滑、棱角崩损的问题，锁紧螺帽和接头本体之间预留了足够的螺纹旋合长度，保证对接后螺纹的咬合强度能满足管路承压要求，即使在管路存在一定振动的工况下，也不会出现螺帽松脱、管路脱开的故障。接头尾部的衔接段做了防滑滚压结构的预留位，当和软管对接时，这个位置可以配合管箍实现更牢固的抱紧，和硬管对接时则可以加工成焊接坡口或者螺纹接口，适配不同的管路安装需求。从安装边界来看，这类大口径接头在布设时需要预留足够的扳手操作空间，尤其是六角锁紧段的周向，不能紧贴墙面或者其他设备构件，否则现场安装时无法施加足够的锁紧扭矩，容易留下密封失效的隐患；接头的轴向安装尺寸要提前和管路排布的走向匹配，避免强行对接给管路带来额外的装配应力，长期使用下应力集中位置容易出现开裂泄漏。设计这类接头的三维结构时，要重点关注螺纹段的同轴度公差，保证两端对接的管路处于同一轴线上，避免偏心带来的密封面受力不均；锁紧螺帽和本体之间的间隙要控制在合理范围，既要保证螺帽能顺畅旋动，也要避免间隙过大导致密封圈偏磨。另外接头的内壁要做顺滑过渡处理，不能有突兀的台阶或者棱角，减少介质在接头位置的流阻，避免输送带有颗粒的介质时在接头位置出现淤积、磨损内壁的问题。在实际选型应用中，要根据输送介质的腐蚀性、工作压力、环境温度匹配对应的接头材质和密封圈材质，比如输送普通清水可以用常规工程塑料或者碳钢材质，输送腐蚀性化工介质则要换成不锈钢或者防腐涂层的材质，密封圈也要对应换成耐介质腐蚀的氟橡胶或者其他特种材质，才能保证接头的长期使用寿命。
