带排线结构的级绕线机概念设计

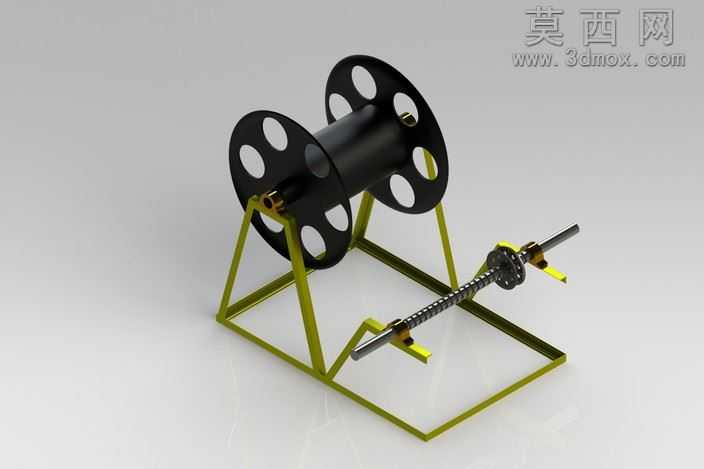

该作品为级绕线机的概念化三维设计方案，整体建模过程围绕功能实现与结构合理性展开，在参考市面成熟绕线设备核心逻辑的基础上完成了结构的优化整合。建模阶段首先完成核心绕线辊的构建，采用两端带镂空减重孔的辐板式轮盘搭配中空辊筒的结构，既保证了绕线作业时的辊体刚度，又通过镂空设计降低了整体自重，减少转动惯量带来的能耗损耗。辊体的支撑结构采用三角稳定式的立式机架，使用等截面型材搭建底框与斜向支撑臂，通过装配约束保证两个支撑臂的同轴度，为绕线辊提供稳定的转动支撑，机架表面赋予黄绿色金属漆材质，还原工业型材的涂装质感。设备的排线机构是本次设计的核心亮点，采用丝杠传动搭配导向拨叉的结构，建模时精准还原了丝杠的螺纹牙型、导向滑块的限位结构以及端部的手动摇柄，通过运动约束可实现摇柄转动带动丝杠旋转，进而驱动拨叉沿轴向匀速移动，引导线材均匀排布在绕线辊上，避免绕线过程中出现叠线、乱线的问题。渲染阶段采用柔和的影棚布光方案，通过多角度光源突出金属部件的轮廓质感与结构层次，对绕线辊赋予哑光黑色金属材质，还原工业辊筒的表面处理效果，对丝杠、摇柄等传动部件赋予亮面金属材质，突出机加工零件的精度感，机架部分则做了细微的颗粒质感处理，还原型材表面的喷涂肌理。整体设计在保证核心绕线、排线功能完整的前提下，简化了不必要的冗余结构，整体造型简洁紧凑，所有部件的装配关系清晰合理，传动路径明确，既可以作为小型线材缠绕作业的设备方案参考，也可作为机械传动教学的演示模型，直观展示丝杠传动、机架稳定结构、转动支撑等机械设计要点的实际应用方式，结构设计兼顾了实用性与展示性，各部件的尺寸比例经过反复调整，保证手动操作时的人机合理性，摇柄的长度、拨叉的行程、绕线辊的容量都经过匹配计算，确保作业过程的顺畅高效。
