手动台式管钳夹紧工装结构设计

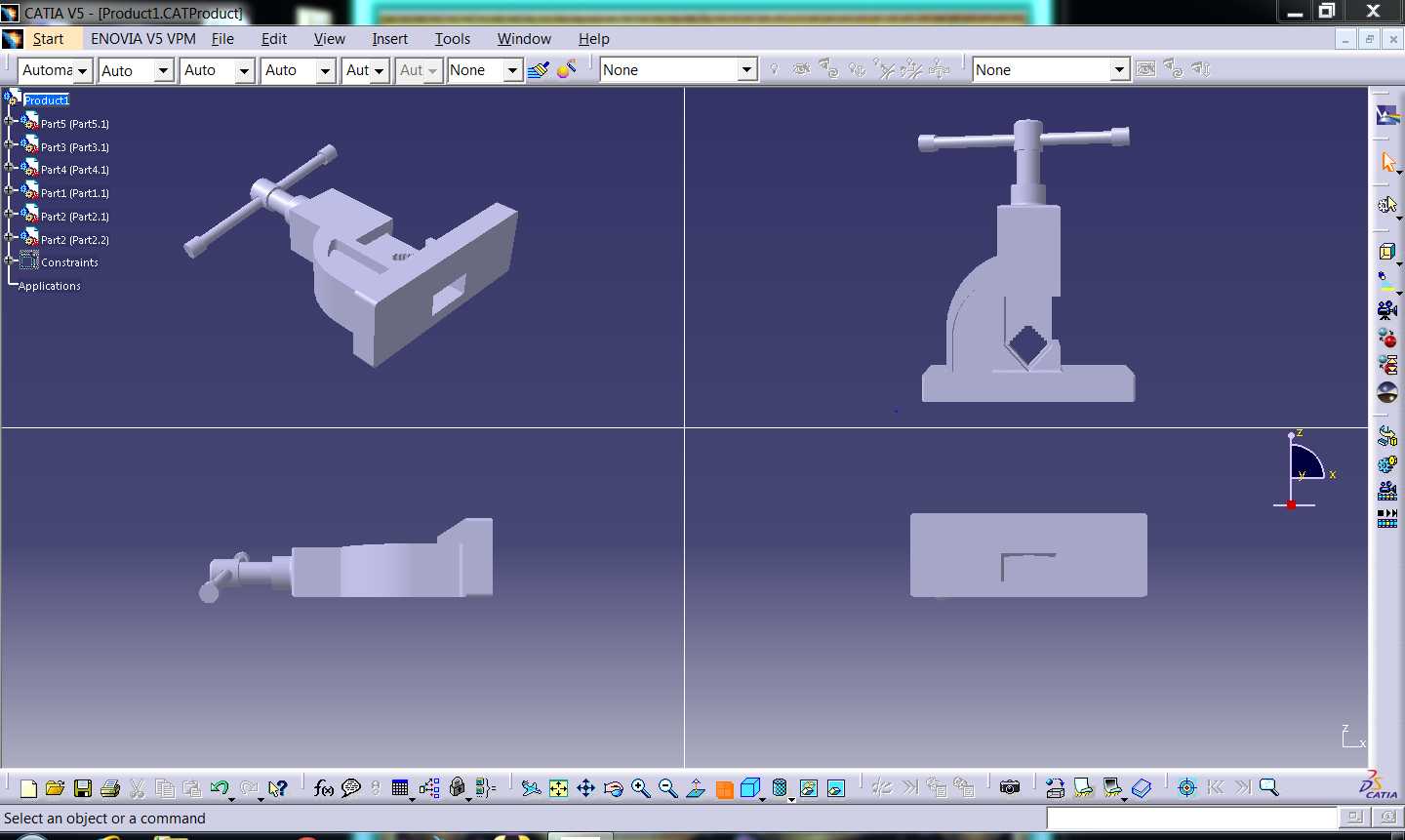

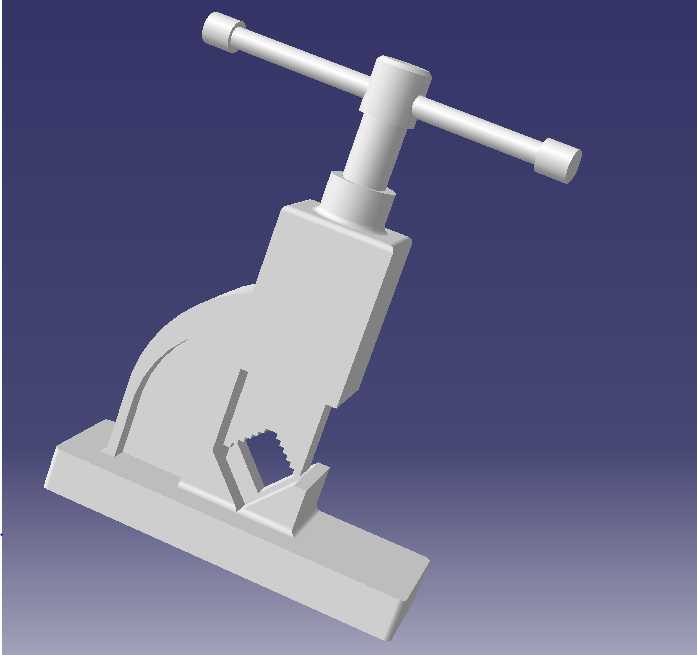

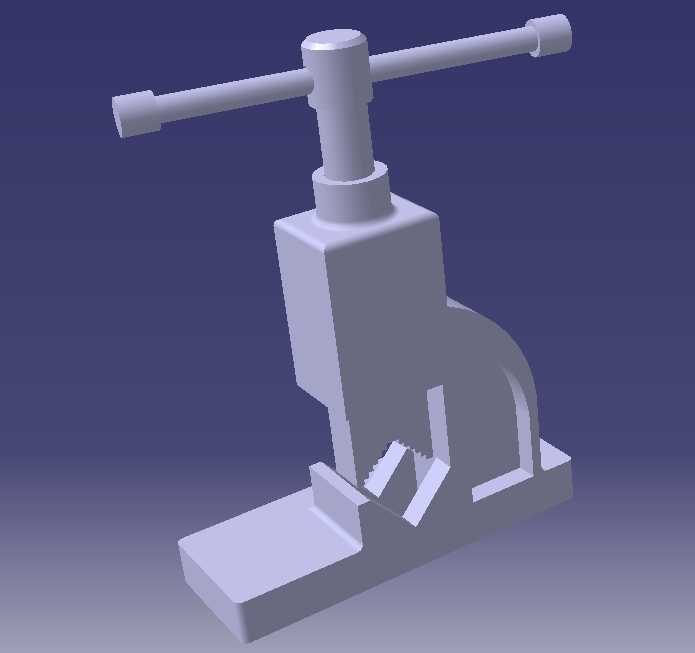

这款手动台式管钳主要面向管路装配、五金维修、小型工件夹持类作业场景，在水暖安装、小型机加工工位、设备维保现场都能见到这类工装的身影，区别于手持管钳的便携属性，台式结构的设计核心是解放操作人员双手，提供更稳定的大扭矩夹持支撑。从功能特性来看，钳口位置做了适配圆形管件的齿形咬合结构，齿牙的倾斜角度经过受力校核，正向夹紧时齿尖会嵌入管件表层避免打滑，反向施力时又能顺畅松脱不会卡滞，配合顶部的T型旋压手柄，操作人员可以借助杠杆原理施加足够的轴向压紧力，即便是壁厚较薄的镀锌管、PVC包铁管，也能在不夹裂管壁的前提下提供足够夹持扭矩，满足套丝、切割、管口修磨等工序的固定需求。设计思路上整体采用了一体式铸钢基座的构型，底部的平直安装面预留了螺栓固定孔位，可以直接锁紧在钳工工作台或者移动式工装架上，安装边界的孔位间距适配常规工作台的T型槽规格，不需要额外做转接板就能完成固定。钳身的弧形受力筋结构是整个设计的受力核心，从旋压螺杆的安装座一直延伸到基座尾部，形成连续的传力路径，避免大夹紧力下钳身出现形变开裂，旋压螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更好的承重能力和自锁性能，夹紧到位后不会因为作业过程中的振动出现松脱。钳口的开合行程覆盖了常规小口径管路的装夹范围，活动钳口的导向面做了铣削加工，开合过程中不会出现偏摆，保证咬合时上下钳口的齿形完全对齐，不会出现局部应力集中夹伤工件表面。T型手柄的长度经过人机工程校核，操作人员站立作业时手臂自然伸展就能完成旋紧操作，不需要额外加接延长杆就能达到作业所需的夹紧力，手柄两端做了滚花处理，沾有油污的情况下也能稳定握持不会打滑。整体结构没有多余的复杂传动部件，日常维护只需要定期在梯形螺纹位置涂抹润滑脂，清理钳口齿缝里积存的金属碎屑和油污，就能长期保持稳定的夹持精度，在没有气动、液压动力源的野外维保、小型维修门店场景下，这类纯机械结构的夹紧工装拥有更高的可靠性和环境适配能力，不会因为动力源故障中断作业，也不需要配套的管线布置，安装完成后就能快速投入使用。
