M4规格六角内螺纹紧固件结构设计

在各类机电设备组装、工装夹具搭建、小型自动化模组装配场景中，M4规格的六角螺母是出现频率极高的基础连接元件，从消费电子外壳的紧固到小型输送线侧边护板的固定，再到3D打印机框架的拼接，都能见到这类紧固件的应用。这类六角螺母的核心功能是与对应规格的外螺纹螺栓、螺柱配合，通过螺纹副的咬合实现两个或多个零部件的可拆卸压紧固定，相比铆接、焊接等永久连接方式，螺纹连接可反复拆装调整，方便设备后期的维护检修与零部件更换。

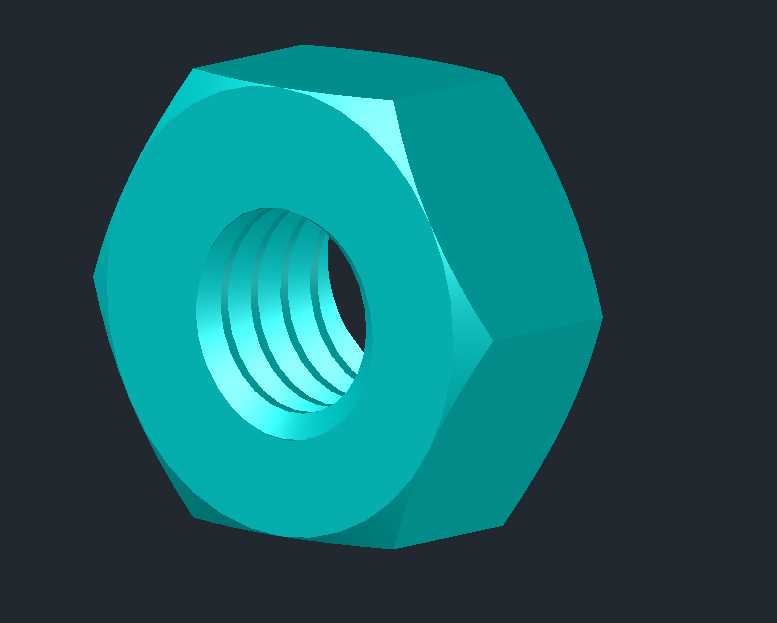

从设计逻辑来看，六角外形的选择并非随意设定，六方结构的每个侧面都是平面，能够适配开口扳手、套筒、活动扳手等多种通用紧固工具，在装配空间受限的场景下，每次只需要将扳手转动60度即可完成换位操作，相比四方螺母转动90度的换位要求，六角结构在狭窄装配空间内的操作灵活性更强，同时六方的受力面分布更均匀，紧固过程中不容易出现棱角打滑、螺母边角崩损的问题。内螺纹部分采用标准M4公制粗牙螺纹设计，牙型角为60度，螺纹小径、中径、大径的尺寸公差严格遵循普通螺纹公差标准，保证与同规格外螺纹件配合时具备足够的咬合长度与连接强度，不会出现滑牙、配合过松无法压紧的问题。

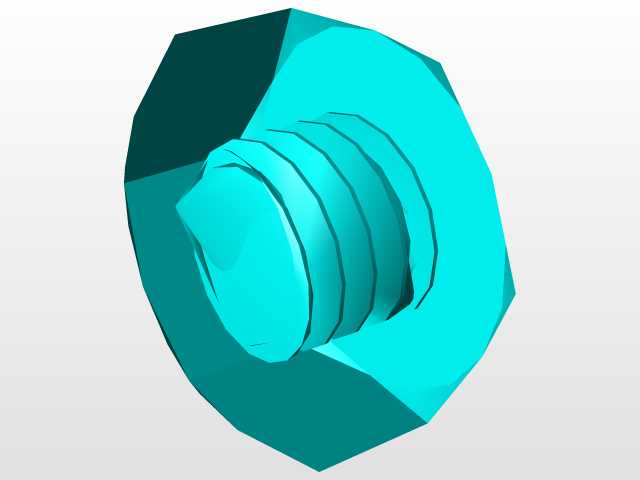

从安装边界来看，这类六角螺母的对边宽度、厚度尺寸都符合通用紧固件标准，设计装配孔位时，需要预留足够的扳手操作空间，避免螺母周边的结构件凸起阻挡扳手卡入，同时要保证螺母贴合面的平面度，若贴合面存在倾斜、凸起，紧固过程中会出现螺纹副受力不均，长期受振动载荷影响容易出现松脱。在实际选型应用中，需要根据被连接件的总厚度计算螺栓旋入长度，保证螺纹咬合长度不低于螺纹公称直径的0.8倍，才能达到足够的连接强度，避免受拉力作用时螺纹脱扣。针对存在持续振动的应用场景，还可以配合弹簧垫圈、螺纹胶使用，进一步提升连接的防松性能，避免设备运行过程中螺母自行回转松脱，引发结构松动故障。建模过程中需要重点还原螺纹的牙型轮廓与六角端面的倒角结构，端面倒角不仅能够去除加工过程中的锐边毛刺，还能在装配时起到导向作用，让螺母更顺畅地贴合被连接件表面，同时避免锐边划伤操作人员或装配线缆。
