BSP1/4外螺纹侧三通快插气动接头

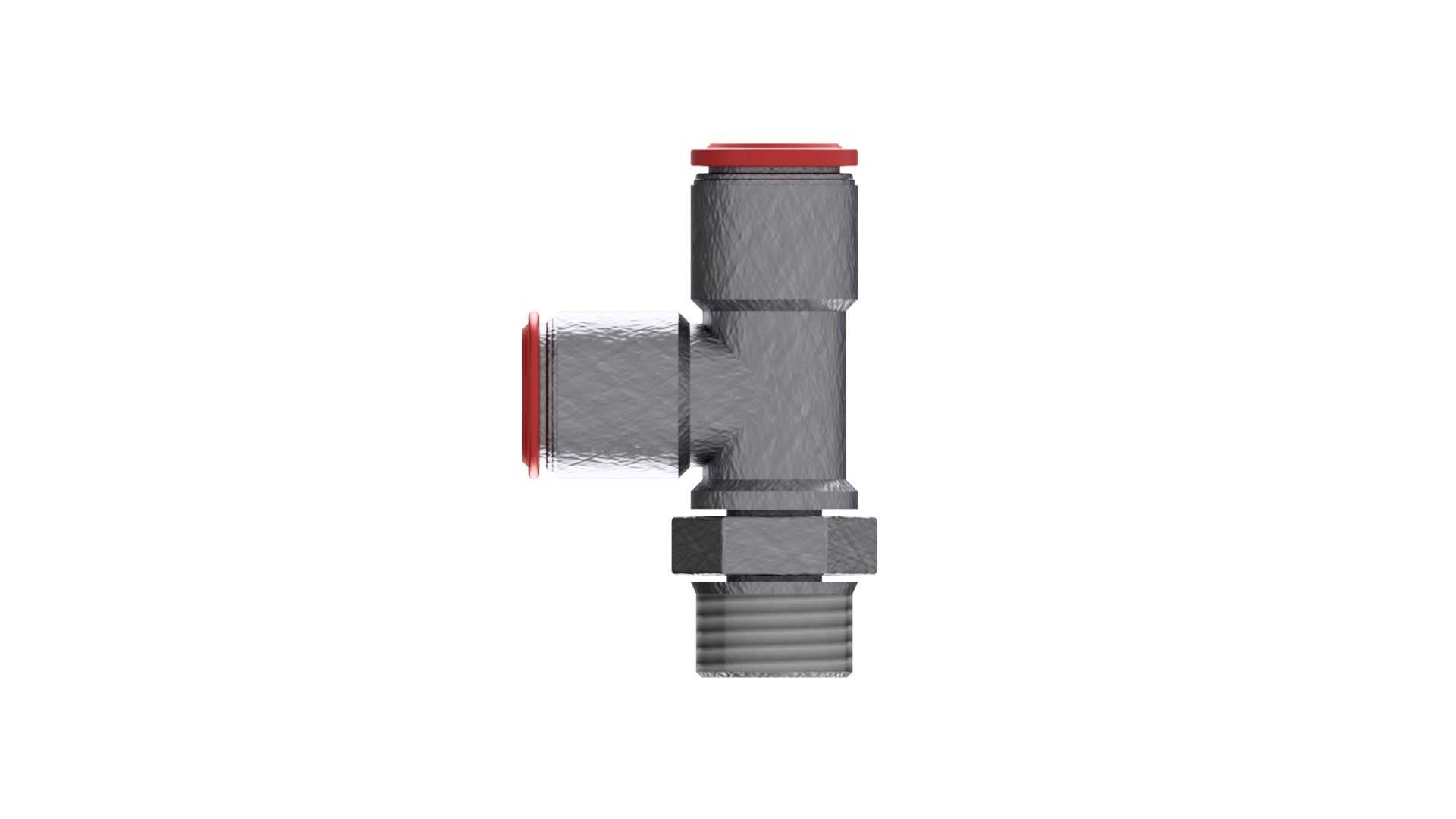

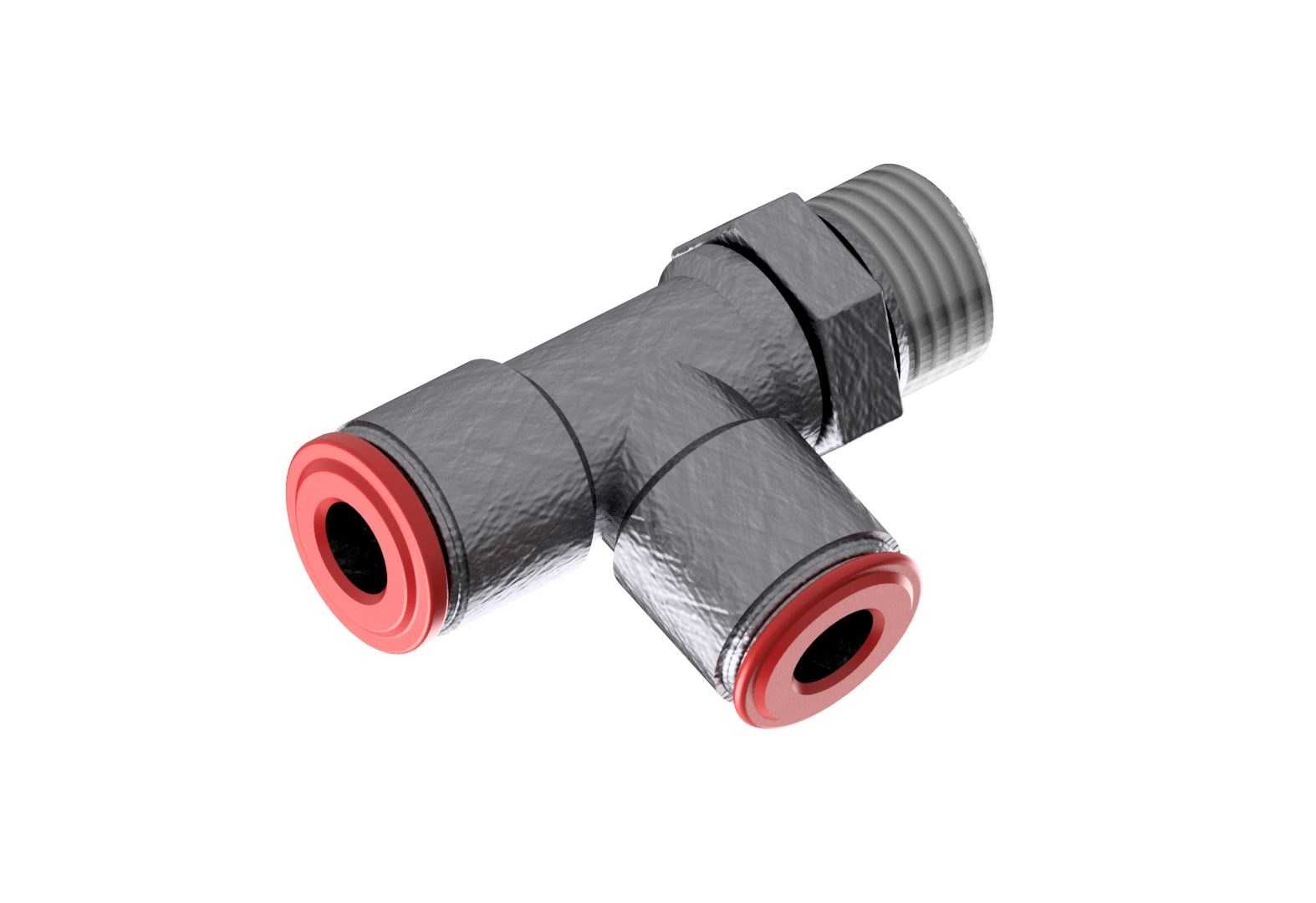

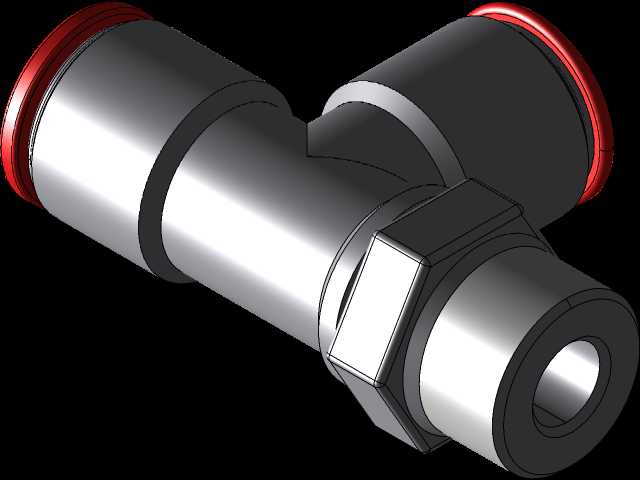

这款侧向外螺纹三通快插接头，是气动回路搭建里十分常用的气路分流元件，日常在非标自动化设备气路排布、小型气动工装的气路改造、车间气动工具的支路分接场景里都能见到它的身影，相比等径三通接头，它的外螺纹端可以直接拧装在阀组、气缸气口或者设备预留的内螺纹安装位上，不需要额外搭配过渡转接头，能有效压缩气路安装的空间占用，减少接头堆叠带来的泄漏隐患。从结构设计来看，接头主体采用等径侧T型布局，外螺纹接口位于三通的轴向一端，两个快插接口分别位于直通端的另一侧和垂直侧出方向，这种定向布局的设计，主要是为了适配设备内部局促的安装空间，避免气管弯折产生气阻——很多设备内部的阀岛安装位旁预留的走线走管空间有限，普通正三通接头接出的气管容易和周边线缆、其他管路产生干涉，而这款侧出结构的接头，能让侧路气管顺着设备内壁排布，不需要额外弯折气管来避让周边部件。尺寸边界上，这款接头适配6mm外径的气动软管，外螺纹规格为BSP1/4圆柱管螺纹，安装时只需要在螺纹段缠绕适量生料带或者搭配对应规格的密封圈，拧入对应内螺纹孔即可完成固定，不需要复杂的安装工装；两个快插接口采用弹性卡簧搭配密封胶圈的结构，插气管时只需要将气管切口剪平，垂直插入接口到底就可以完成密封固定，拆卸时只需要按下接口端部的红色释放卡环，就能轻松拔出气管，后期维护更换管路十分便捷。接头的金属主体做了表面防锈处理，能适配车间内常规的压缩空气工况，日常工作压力覆盖常规气动系统的0-1MPa工作区间，内部流道做了平滑过渡处理，气路通过时不会产生明显的压损，能保证两个支路的供气压力稳定，不管是给气缸供气、还是给气动吹气喷嘴分流，都能保证气路输出的稳定性。在实际选型使用时，需要注意安装时外螺纹的拧入深度，不要过度拧入导致螺纹孔开裂或者接头主体变形，快插端接气管时要确认气管插到底，避免供气时气管脱出，这种定向结构的三通接头，在很多紧凑布局的自动化设备里，能大幅减少气路排布的难度，降低管路干涉的概率，是气动系统搭建里实用性很强的一类基础连接件。
