萨沃克斯SV-0236MG数字舵机结构设计

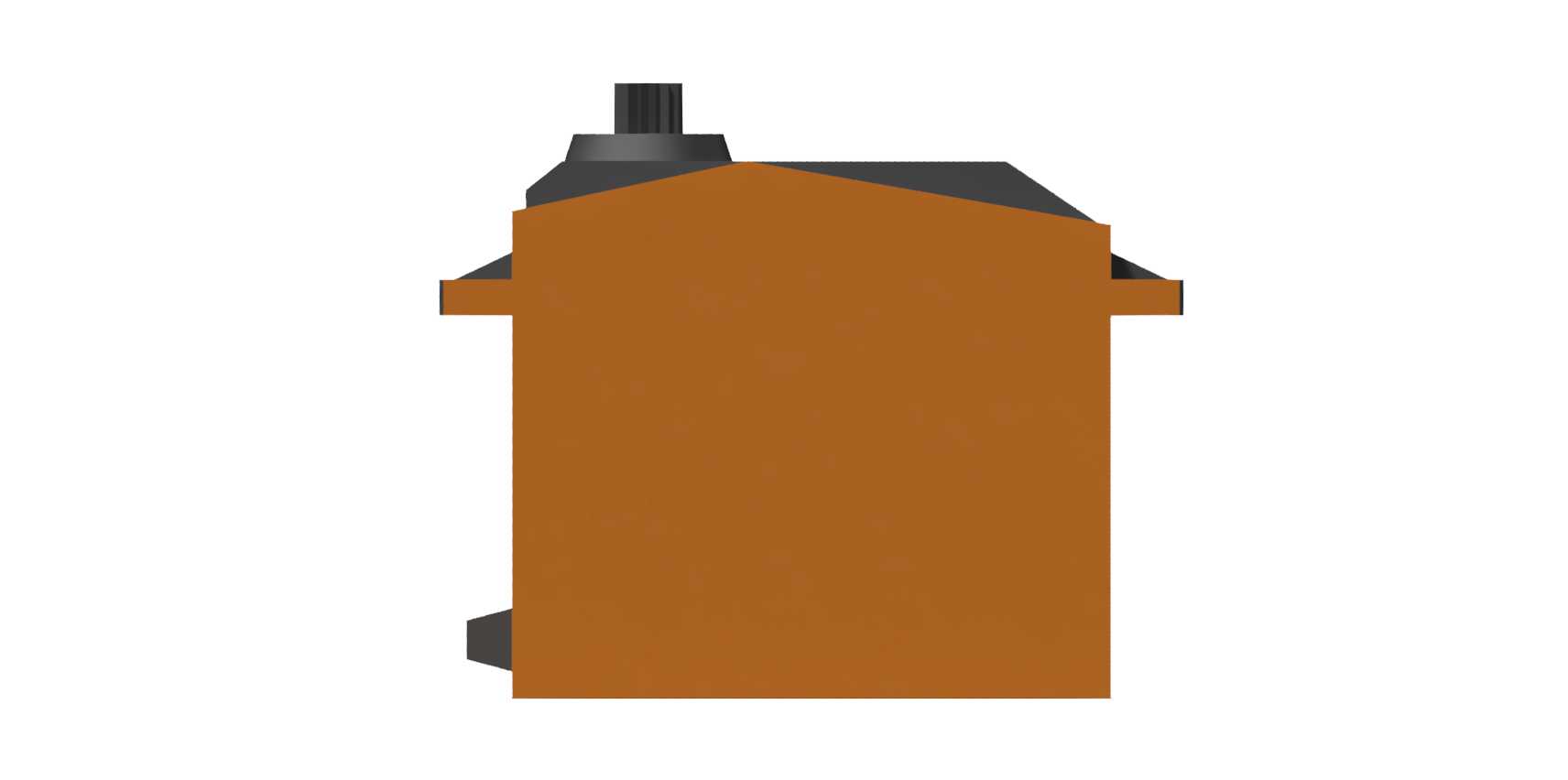

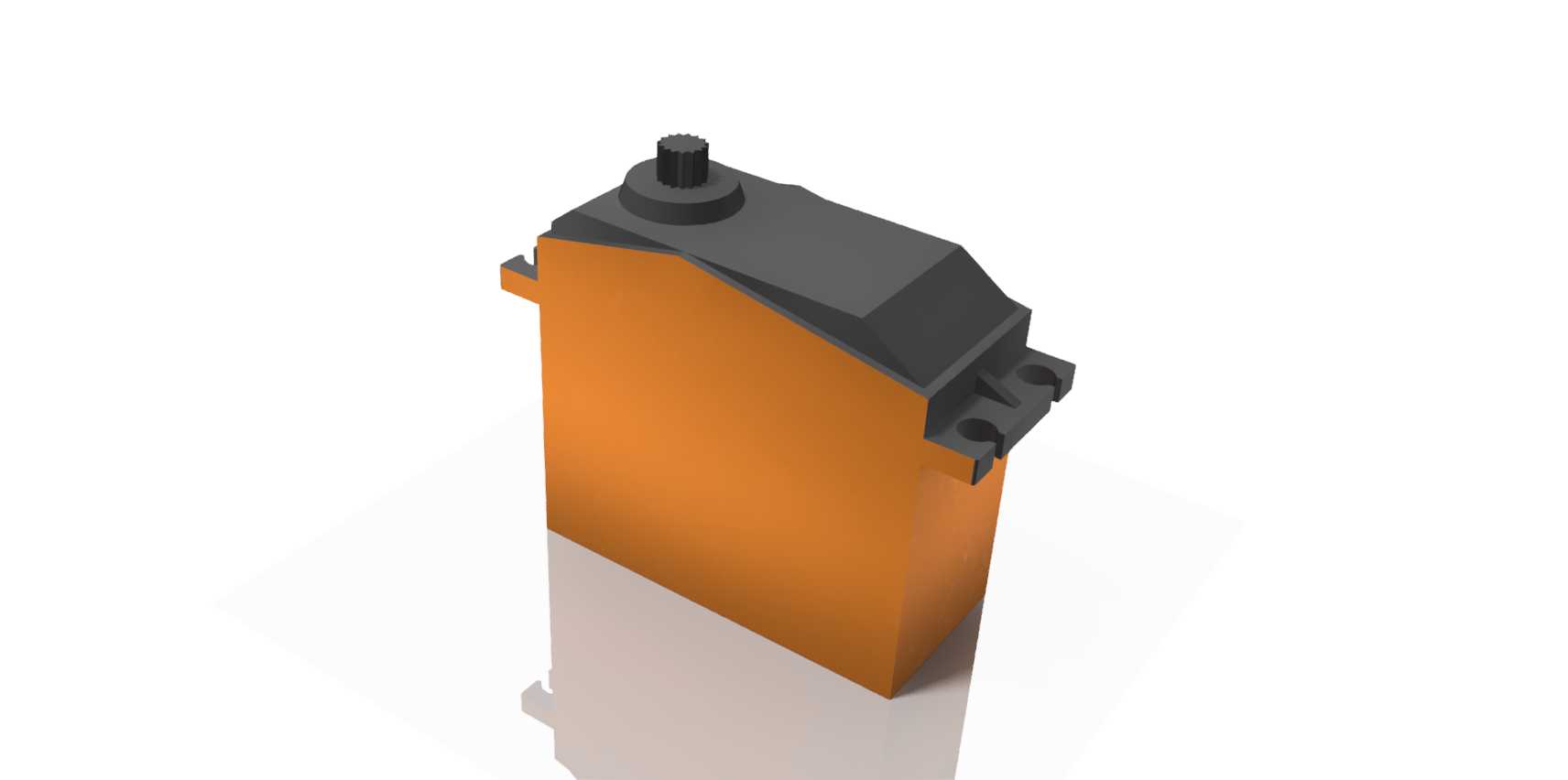

在航模制作、小型机器人关节驱动、工业自动化点位执行机构这类需要精准角度控制的场景里，大扭矩数字舵机一直是核心执行部件，SV-0236MG这类金属齿轮传动的大型数字伺服系统，刚好适配中高负载的角度控制需求。不同于小型塑料齿轮舵机仅能应对轻负载场景，这款舵机采用金属齿轮传动结构，能在频繁正反转、瞬时冲击负载的工况下保持传动精度，不会出现塑料齿轮常见的扫齿、磨损间隙过大问题，适合用在1:8比例遥控模型车转向、大尺寸航模舵面控制、小型机械臂关节驱动这类对输出扭矩和耐用性有要求的场合。从结构设计角度看，这款舵机采用上黑下橙的分体式壳体结构，上部为驱动电路与输出轴安装基座，下部为动力电机与减速齿轮组容纳腔，输出轴端设计有标准双安装耳结构，兼容市面通用的舵机安装支架与舵盘配件，不需要额外定制转接件就能完成装配。设计时需要重点关注安装边界尺寸，这款舵机长宽高尺寸为65.8mm×30.0mm×57.4mm，整机重量200.0克，在布局安装空间时，除了要预留舵机本体的容纳空间，还要考虑输出轴转动时舵盘的摆动半径，以及侧面安装耳的固定螺丝孔位空间，避免装配后出现运动干涉。实际选型使用时，这类数字舵机相比传统模拟舵机，控制精度更高，死区范围更小，对控制信号的响应速度更快，不会出现模拟舵机常见的小幅抖动问题，金属齿轮组的传动效率也更高，动力传输过程中的损耗更小，能在额定电压下输出足够的扭矩带动负载完成指定角度的偏转。壳体的拼接结构设计也兼顾了散热与装配便利性，下部橙色壳体为动力部分提供足够的容纳空间，上部黑色基座保证输出轴的安装同轴度，顶部的输出轴采用标准花键结构，兼容不同规格的金属舵盘，用户可以根据实际负载的连接需求选择对应的舵盘配件。在做三维结构装配时，需要注意舵机出线端的位置预留走线空间，避免舵机摆动过程中挤压线材造成线路破损，同时安装固定时要保证四个安装面的平面度，避免壳体受挤压变形导致内部齿轮组卡滞，影响正常传动。
