壁挂式线缆分拣理线固定架结构

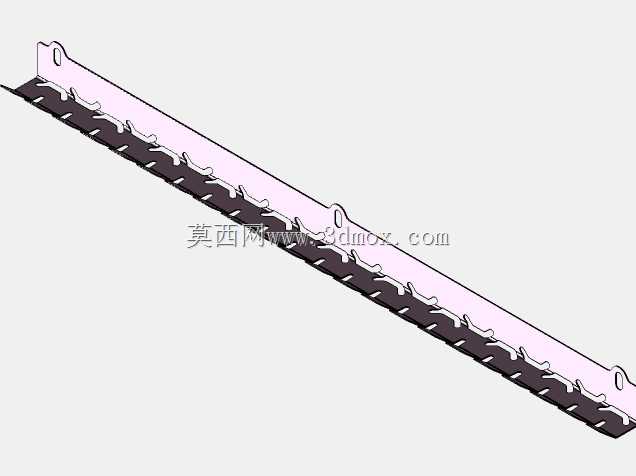

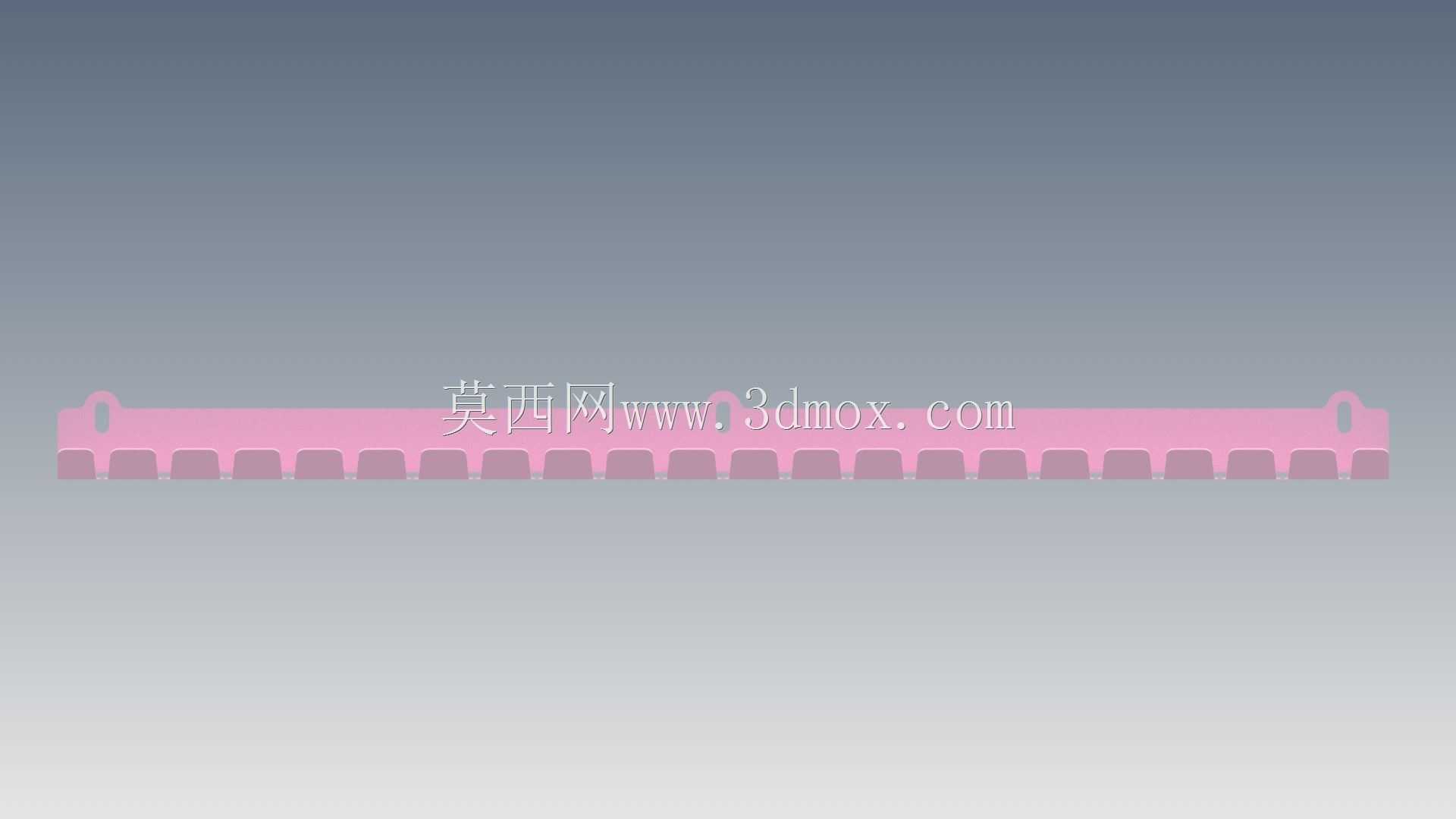

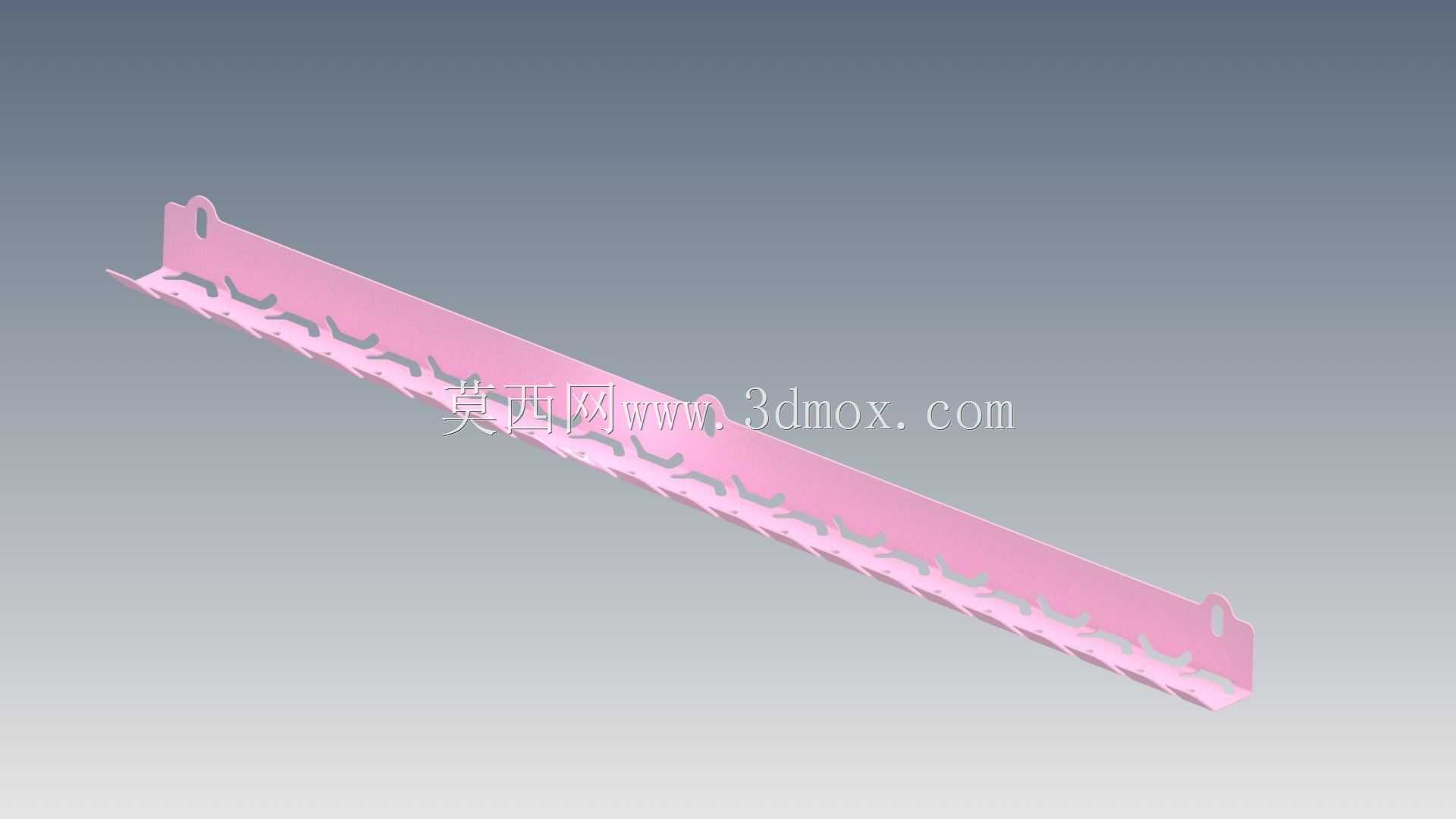

在机房布线、弱电井施工、工业控制柜内部走线这类场景里，线缆的有序排布一直是影响后期运维效率的核心因素，尤其是直径在5-10mm区间、带不同规格连接器的信号线缆、控制电缆，若随意堆叠捆扎，不仅排查故障时难以快速定位对应线路，长期挤压还可能导致线缆外皮破损、连接器接触不良，引发信号中断甚至短路风险。这款壁挂式电缆架正是针对这类布线痛点设计的专用理线构件，整体采用长条形壁挂安装结构，两端预留挂装固定孔位，可直接通过膨胀螺丝或螺栓固定在墙面、机柜立柱、设备侧壁等垂直安装面上，无需额外搭建复杂的支撑托架，安装边界适配性强，既可以沿垂直走向排布多根平行线缆，也能根据走线需求多段拼接延长，适配不同长度的布线区间。架体主体沿长度方向均匀排布多组带卡位的理线齿槽，每个齿槽的开口尺寸经过针对性设计，刚好可以卡入直径5-10mm的带连接器电缆，线缆卡入后不会因自身重力或设备运行震动出现滑脱、移位，不同功能的线缆可以分槽独立排布，避免多根线缆缠绕打结，分拣辨识度高，后期运维时可以直接对应槽位快速找到目标线路，无需拆解整束捆扎的线缆。设计过程中充分考虑了现场安装的容错性，架体采用薄型钣金式结构，整体自重较轻，单人即可完成挂装作业，齿槽边缘做了圆弧过渡处理，不会划伤线缆外绝缘层，两端的挂孔预留了一定的调节余量，安装时可以根据墙面固定点的实际偏差微调架体位置，降低现场施工的打孔精度要求。架体的突出厚度经过优化，不会过度占用墙面或柜内的横向空间，在布线密度较高的弱电井、机柜侧边等狭窄安装场景下也能顺利部署，齿槽的排布间距兼顾了线缆的散热需求，相邻线缆之间保留有足够的通风间隙，避免多根线缆长时间紧贴运行导致热量积聚，提升线缆长期运行的稳定性。不同于普通的开放式理线架，这款结构的卡位齿槽带有向内的限位勾边，即使是垂直壁挂安装时，线缆也不会从槽位中脱出，无需额外使用扎带固定每根线缆，大幅减少布线施工的工作量，同时后期调整线路走向时，直接将线缆从槽位取出即可重新排布，不会留下扎带残留的胶痕或捆扎压痕，适配经常需要调整线路布局的实验室、测试工位等动态布线场景。
