RO系统立式增压供水泵结构设计

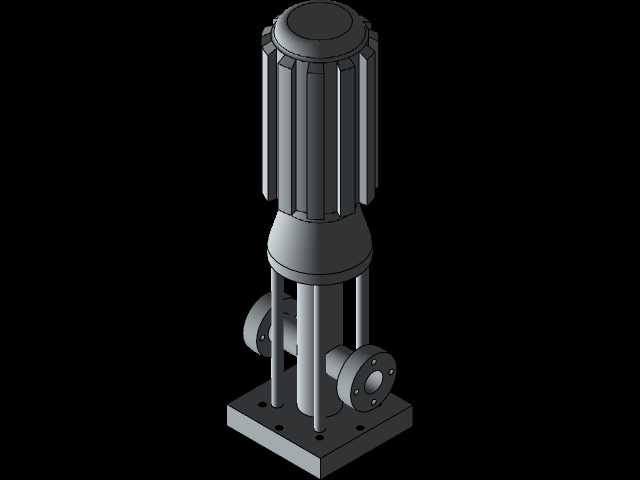

在水处理反渗透系统的管路布局中，这类立式加压泵通常布置在预处理单元与反渗透膜组之间的管段上，承担进水增压的核心作用，为膜组件提供稳定的工作压力，保障反渗透过程的产水效率与脱盐率稳定。不同于卧式泵需要预留较大的水平安装空间，该立式结构将驱动电机与泵体沿垂直轴线同轴布置，底部采用方形安装底座，底座上预留四个对称分布的安装螺栓孔，安装时可直接固定在设备机架的预埋安装板上，水平方向占用的投影面积更小，非常适合集成在撬装式水处理设备的紧凑机架内部，能有效缩减整套水处理设备的占地尺寸。

从结构设计逻辑来看，上部的驱动段采用带散热筋的壳体结构，垂直布置的散热筋可在电机运行过程中增大与空气的接触面积，依靠自然对流带走绕组产生的热量，无需额外配置散热风扇即可满足连续运行的散热需求，降低了设备运行的附属能耗。中部的连接段采用三根均匀分布的支撑立柱连接上部驱动段与下部泵体腔室，这种开放式的支撑结构既可以保证传动部件的安装同轴度，减少长轴传动带来的挠度变形，又能让运维人员直接观察到机械密封的运行状态，日常巡检时可快速发现渗漏隐患，降低维护排查的时间成本。

下部的泵体流道部分采用双侧法兰接口设计，两个接口沿水平方向对称布置，接口法兰上均匀分布螺栓连接孔，可直接与现场的进出水管路通过螺栓对接，安装时无需额外加装变径接头，减少了管路的连接节点，降低了管路渗漏的概率。泵体底部的方形底座厚度经过加强设计，可承受泵组运行时产生的垂直方向振动，避免长期运行后底座出现变形导致的轴系不对中问题。在进行三维建模时，各部件的配合公差严格按照泵类设备的装配要求设定，轴与轴承的配合采用过渡配合，法兰密封面预留了密封件的安装槽位，支撑立柱与上下连接端的装配位置设置了定位止口，可保证实际生产装配时的同轴度要求，减少装配过程中的调整工作量。

这类泵的运行工况通常为连续工作制，因此在结构设计时充分考虑了易损件的更换便捷性，机械密封的安装位置预留了足够的操作空间，更换密封件时无需拆解上部电机与下部泵体的主壳体，仅需拆开中部连接段的紧固件即可完成操作，大幅缩短了设备的停机维护时间。进出水流道的型线采用平滑过渡设计，可减少流体在泵腔内部的涡流损失，提升泵的运行效率，降低运行过程中的流体噪音。
