Hydropa HP42型手动液压泵结构设计

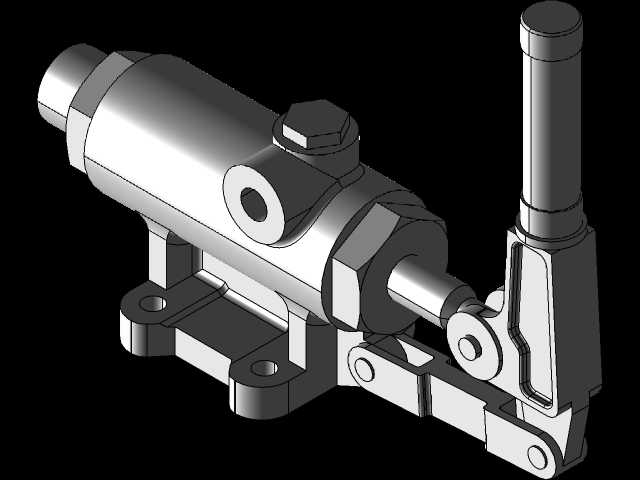

这款手动液压泵的结构设计完全围绕无外接动力源的液压驱动场景展开，在野外作业、应急检修、小型液压工装驱动这类无法接入电力或压缩空气的工况下，可通过手动操作摇杆完成液压油的加压输出，为配套的液压执行元件提供稳定的压力动力。从结构布局来看，泵体采用集成式铸造成型主体，将柱塞容腔、进出油道、安装基座整合为单一主体结构，减少了分体式装配带来的密封泄漏风险，主体侧面预留的油口可直接连接液压管路，顶部设置的注油螺塞兼顾了液压油加注与腔体内空气排出的功能，日常维护时无需拆解主体即可完成油液补充。

操作端的摇杆通过连杆机构与内部柱塞做铰接连接，铰接位置均采用销轴配合耐磨衬套的结构，在手动往复扳动摇杆的过程中，可将摇杆的摆动动作转化为柱塞的轴向直线往复运动，通过柱塞腔内容积的周期性变化完成吸油与压油过程，连杆的传动比经过匹配设计，操作人员施加常规握力即可达到额定输出压力，不会出现操作力过大导致的使用疲劳。底部的安装基座设置了两个带沉孔的安装位，安装孔的孔距与孔径匹配通用的液压站安装支架规格，安装时可通过螺栓直接将泵体固定在工装机架或设备预留安装平面上，沉孔设计可避免螺栓头突出安装面干涉周边管路布置，安装基座与泵主体之间设置的加强筋结构，可承受操作摇杆时产生的侧向倾覆力，长期使用不会出现基座断裂变形的问题。

进出油道的内部流道做了圆弧过渡处理，避免液压油在流道内出现直角转折造成的压力损失，柱塞与腔体内壁的配合面经过高精度研磨加工，配合间隙控制在合理范围内，既保证柱塞运动顺畅无卡滞，又能减少高压油的内泄漏量。整体外形的轮廓设计充分考虑了狭小空间的安装需求，摇杆的摆动范围经过限位设计，操作过程中不会与周边相邻的液压阀、管路元件发生运动干涉，泵体外部的所有棱角均做了倒角处理，避免安装操作过程中尖锐棱角造成的磕碰损伤。在实际选型适配时，可根据配套液压执行元件的行程与压力需求，匹配对应的管路连接接头，无需对泵体主体结构做二次加工即可完成装配，适配小型液压机具的压力驱动、液压系统应急保压、无动力场景下的液压负载驱动等多种使用需求。
