径向活塞泵壳体分件结构三维设计

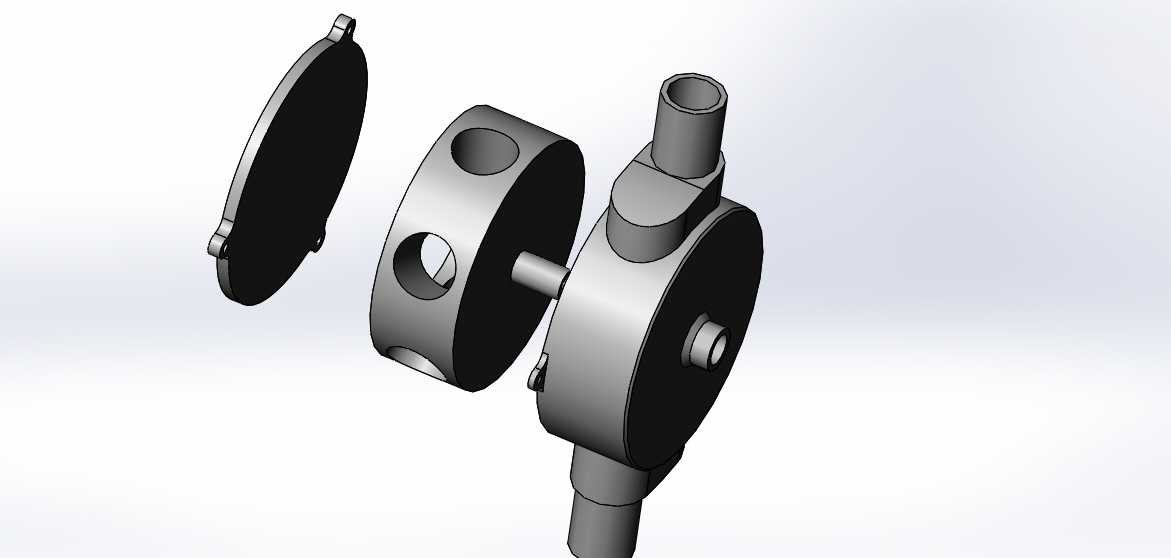

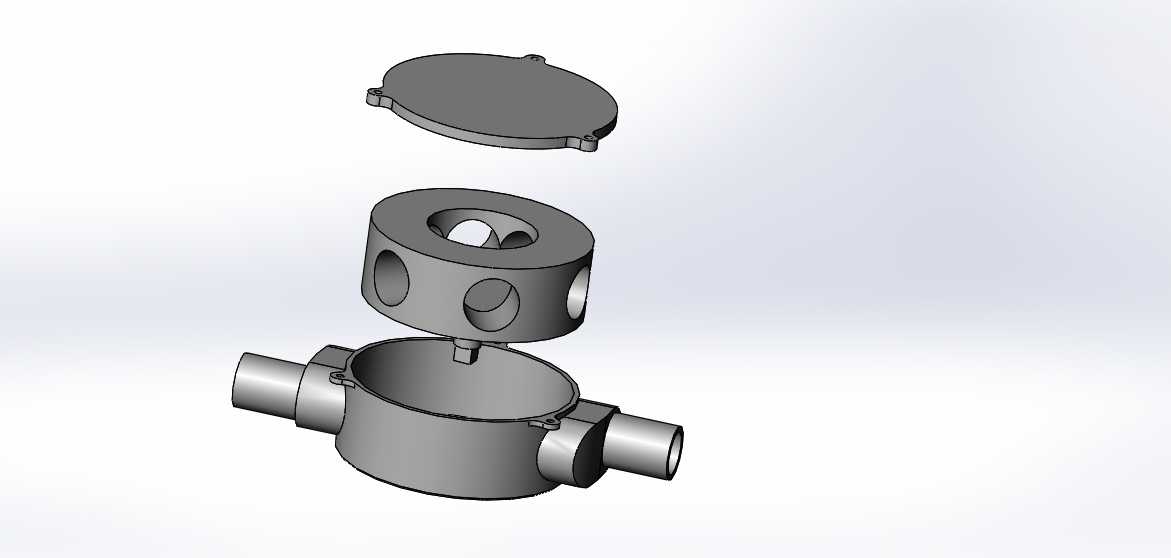

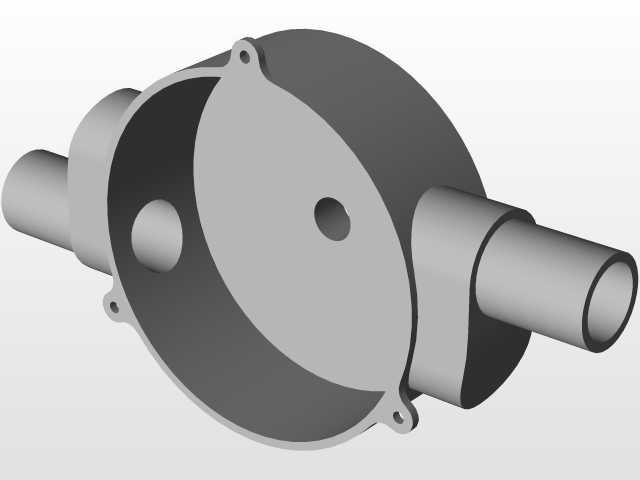

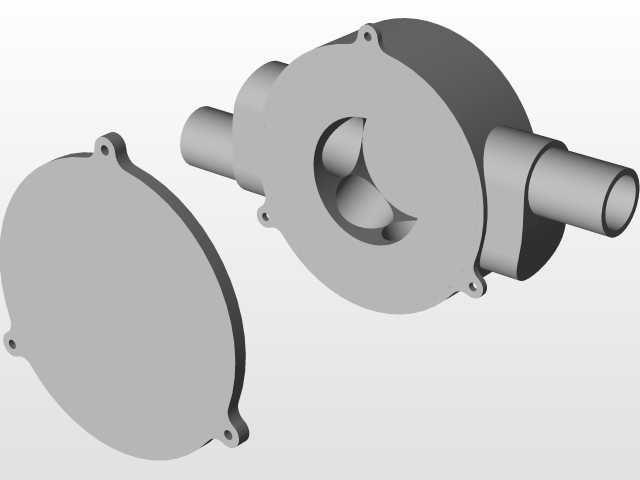

在液压传动与中低压流体输送工况里，径向活塞泵的壳体是承载内部活塞组件、衔接进出油管路、密封工作腔的核心承载部件，这套分件式泵壳结构完全按照实际量产的尺寸参数建模，可直接用于产品结构验证、装配干涉检查以及后续的工程图输出。从结构拆分来看，整套壳体分为三个独立部分：底部的主体腔室、中部的活塞导向套座、顶部的密封端盖，这种分层拆分的设计思路，首先是解决了内部径向活塞组件的装配便利性问题——传统一体式泵壳需要从单侧装入多组径向布置的活塞，加工时内部导向孔的同轴度很难保证，拆分后中部导向套座可以单独完成径向活塞孔的精加工，再与下部腔室配合定位，能把各活塞孔与主轴中心的位置度公差控制在0.02mm以内，大幅降低加工难度。下部主体腔室两侧预留了标准的进出油口连接段，接口的外径、密封槽尺寸完全匹配常规液压管路的法兰连接标准，安装时不需要额外做转接结构，直接对接管路即可完成流体通路的衔接，腔室底部的定位凸台尺寸也适配常规泵组的安装基座，能直接固定在液压站的安装面板上，不需要额外设计转接支架。中部的导向套座上均匀布置了多个径向活塞安装孔，孔位的分布角度、孔径尺寸都经过配油行程的匹配计算，能保证活塞在往复运动过程中，配油窗口的开闭时序完全符合设计流量要求，不会出现困油或者内泄漏过大的问题，套座与下部腔室的配合面采用止口定位，配合公差选H7/h6，既保证装配时的同轴度，也能避免工作过程中出现错位导致的密封失效。顶部的密封端盖边缘预留了三个均匀分布的螺栓连接耳，螺栓孔的位置与下部腔室的连接凸台完全对应，端盖内侧预留了密封件安装槽，可以适配O型圈或者骨架油封，能有效防止泵工作时内部油液从上端面泄漏，同时端盖的厚度经过强度校核，在额定工作压力下不会出现形变，保证工作腔的容积稳定。这套结构在设计时充分考虑了实际加工与装配的工艺性，所有的棱边都做了工艺倒角，避免装配时割伤密封件，各个配合面的粗糙度要求也在建模时做了对应标注参考，不管是用于新入行的结构设计人员学习径向泵的壳体结构，还是用于实际产品的改型设计参考，都能直接对应到工程实际的应用场景，不会出现建模尺寸与实际加工要求脱节的问题。在实际工况中，这种结构的泵壳可以适配矿物液压油、水乙二醇等多种工作介质，能在常规工业液压站、小型流体输送设备、工程机械的辅助液压系统中使用，安装边界尺寸紧凑，不需要占用过大的安装空间，同时分件式的结构也方便后期维护，出现内部零件磨损时，只需要拆开顶部端盖就可以更换活塞或者密封件，不需要把整个泵从管路上拆下来，大幅降低后期的维护成本。
