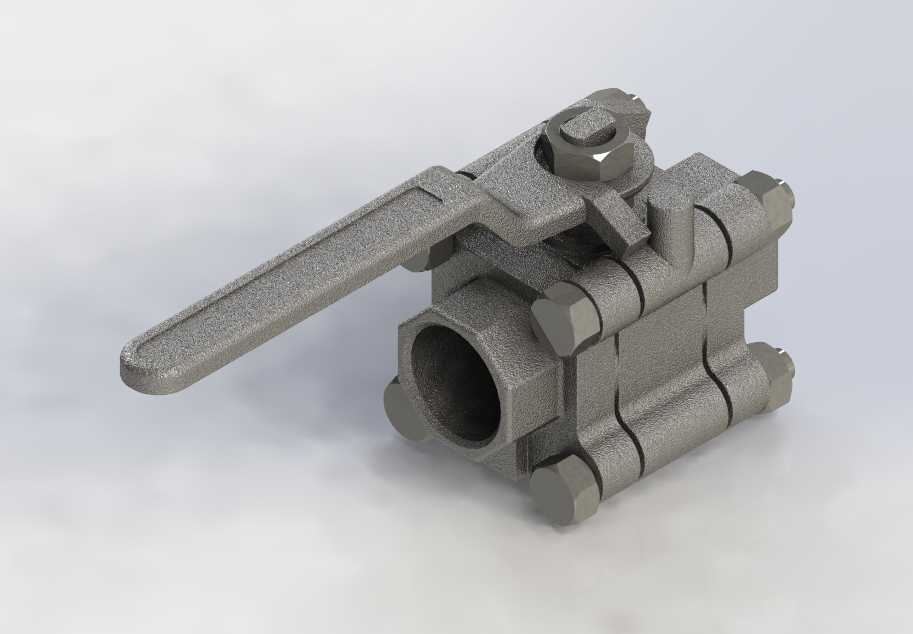

三片式内螺纹手动扳把式球阀结构

在中小口径工业流体管路系统里，这类三片式结构的手动球阀常被布置在水、油、弱腐蚀类介质的支路截断点位，相比法兰连接的同压力等级阀门，内螺纹接口的安装形式更适配管径DN50以下的紧凑管路布局，不需要额外预留法兰螺栓的操作空间，在设备内部的集成阀组、车间工艺支管、小型液压站油路等场景里应用占比很高。从结构设计逻辑来看，三片式阀体的拆分思路核心是解决内螺纹接口安装后的内部密封件维护问题，不需要把整个阀体从管路上完全拆卸下来，只要松开阀体两侧的连接螺栓，就能取出中间的阀芯、阀座组件更换密封件，大幅降低后期运维的管路拆装工作量。扳把式的手动驱动结构没有额外的减速或者助力结构，完全依靠操作人员手动扳动实现90度回转启闭，手柄的长度经过力矩匹配，在公称压力对应的额定压差下，操作人员不需要借助加力杆就能完成启闭操作，手柄上的扁位结构和阀杆顶部的扁方直接配合，没有额外的传动间隙，启闭的位置反馈直接，手柄和管路轴线平行时为全开状态，垂直时为全关状态，现场巡检时可以直接通过手柄位置判断阀门状态。这款球阀的流道采用全通径设计，介质流经阀门时的压力损失和同口径直管段基本一致，不会在阀腔内部形成明显的节流缩径，既可以降低管路输送的泵功损耗，也能适配部分需要通球清扫的管路工况。安装边界上，两端内螺纹的同轴度公差控制在0.1mm以内，和管路螺纹对接时不会出现别劲导致的密封失效问题，阀体侧面的连接螺栓采用对称布置，拧紧时可以按照对角顺序逐步加载，避免单侧受力导致的阀座偏磨。阀杆部位采用下装式结构，即使在带压状态下阀杆填料出现轻微泄漏，也可以在不排空管路介质的情况下带压压紧填料压盖，处理外漏故障，这一设计在连续运行的工艺管路里实用性很强。阀座采用软质密封材料，密封面的接触比压经过计算匹配，在额定工作压力范围内可以实现零泄漏截断，不过软密封结构也限定了其适用介质温度不能超过密封材料的耐受上限，选型时需要结合介质温度、腐蚀特性匹配对应的密封件材质。
