家用三通式RKG水分流控制阀结构设计

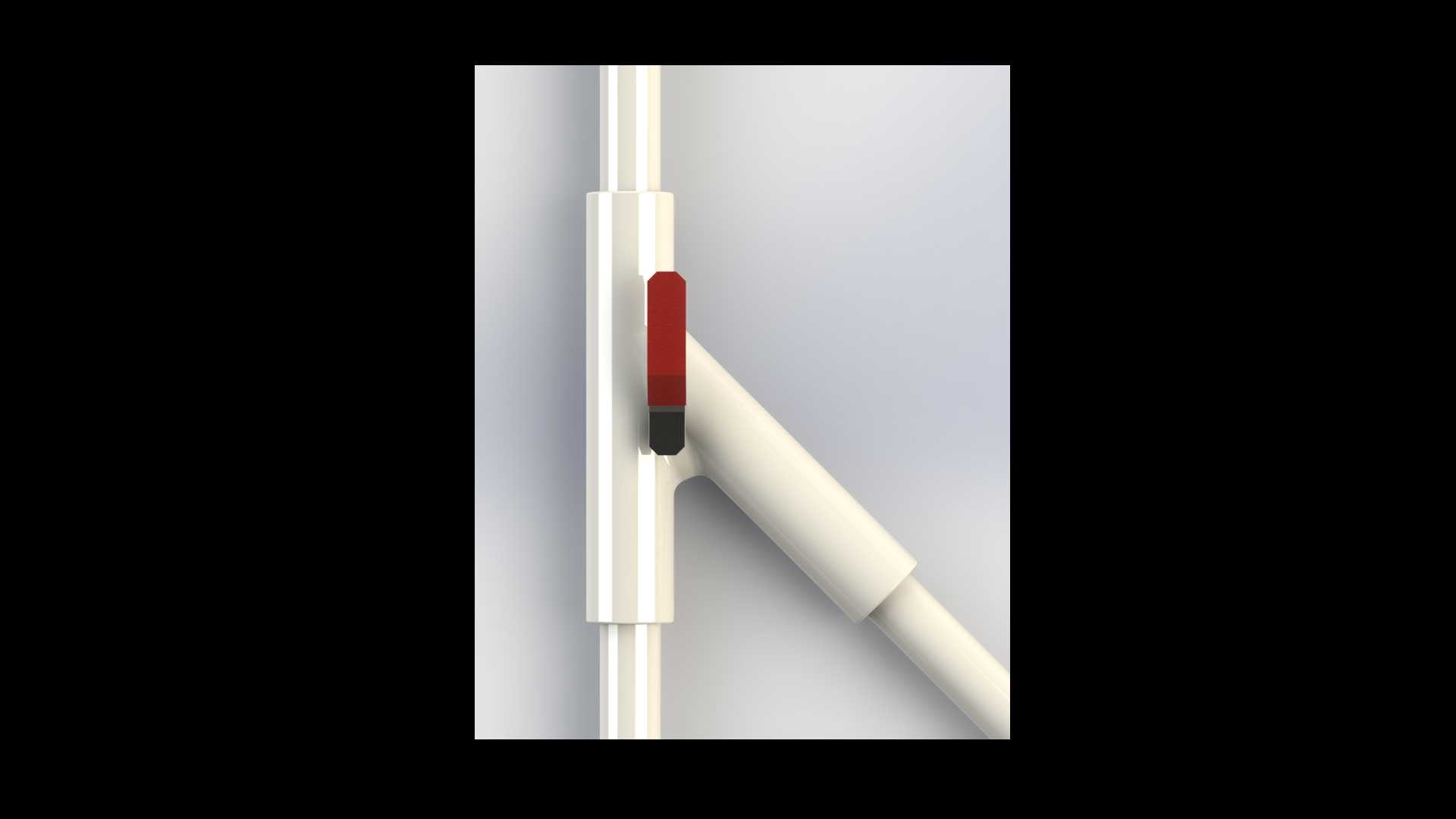

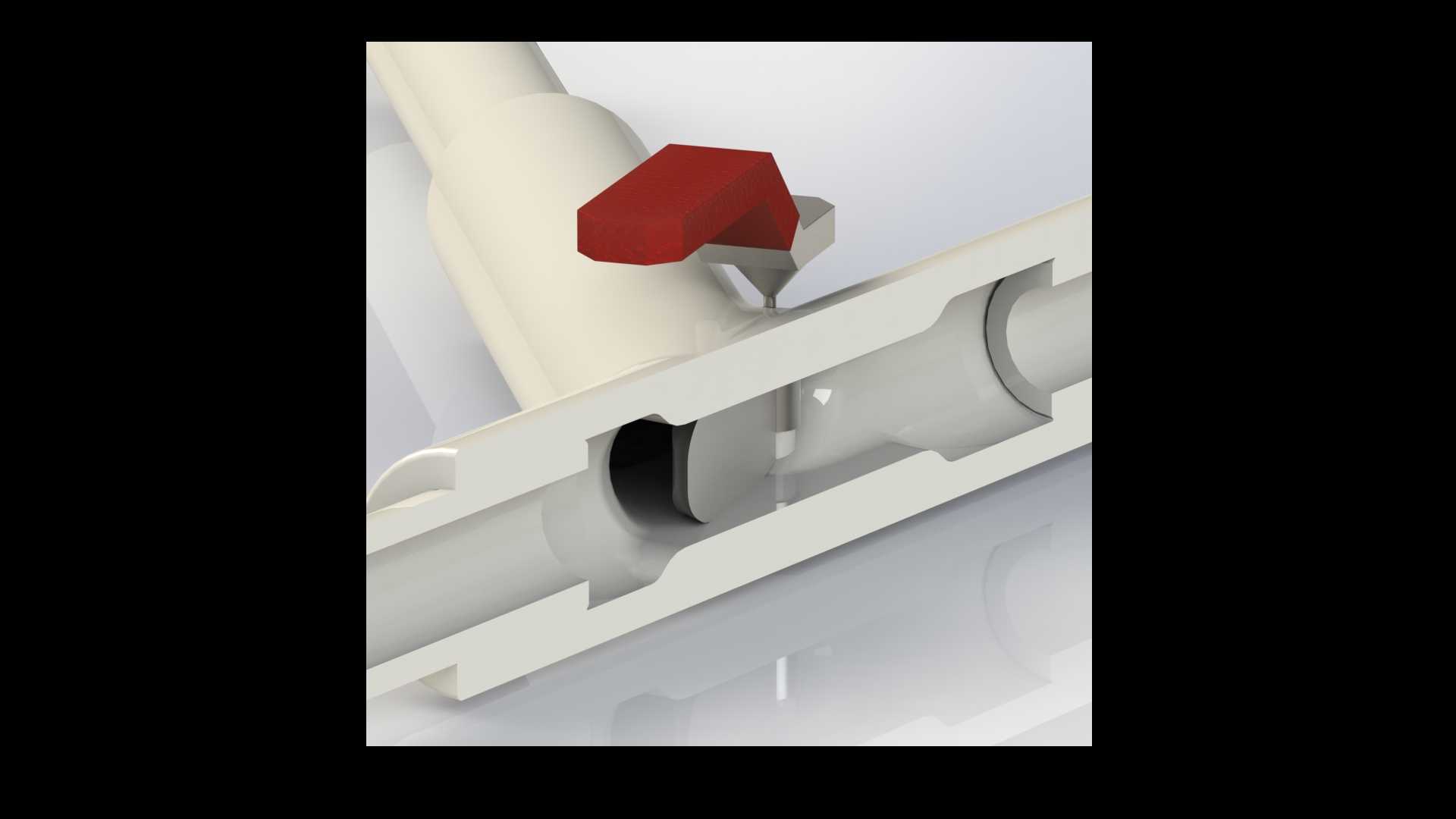

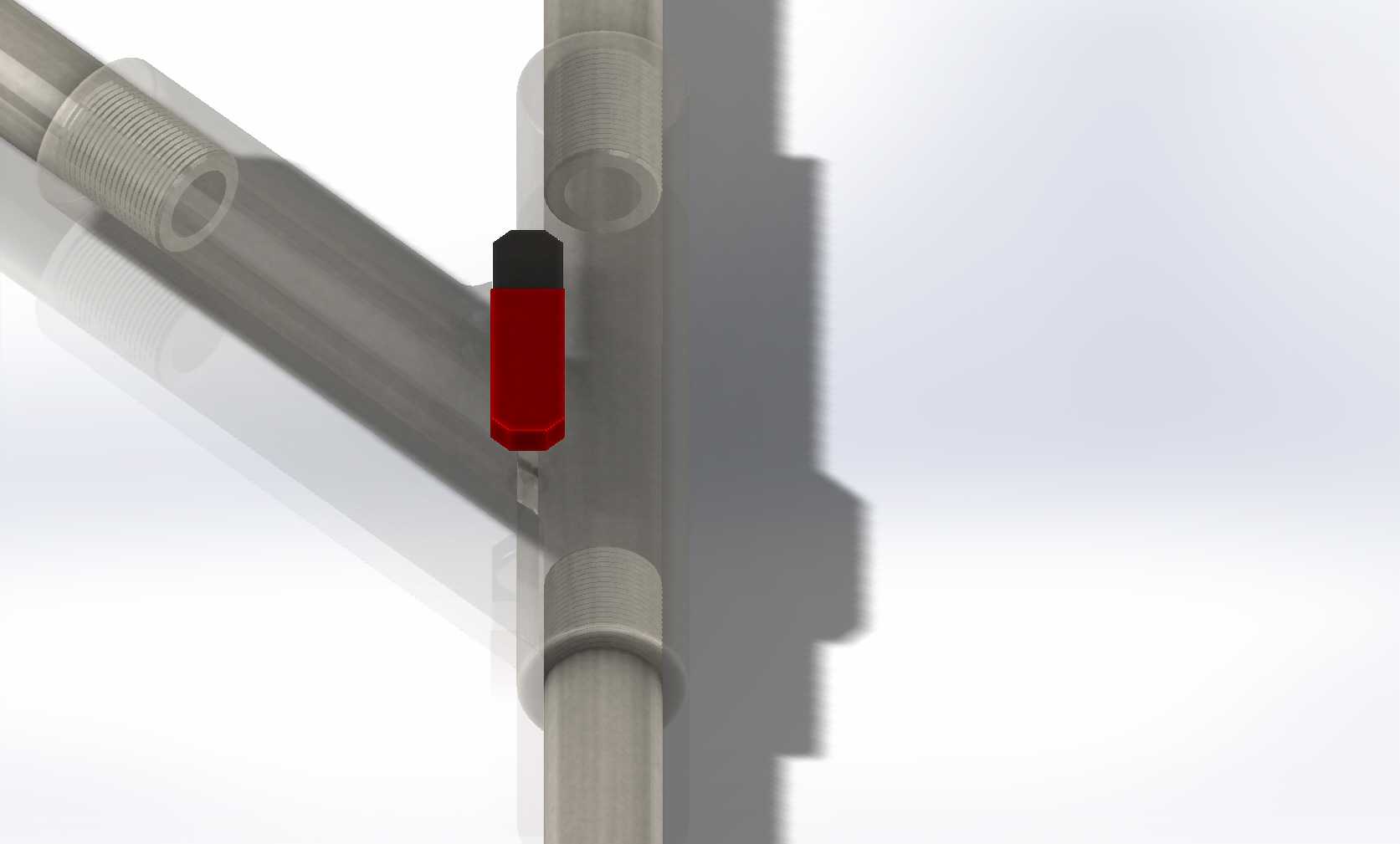

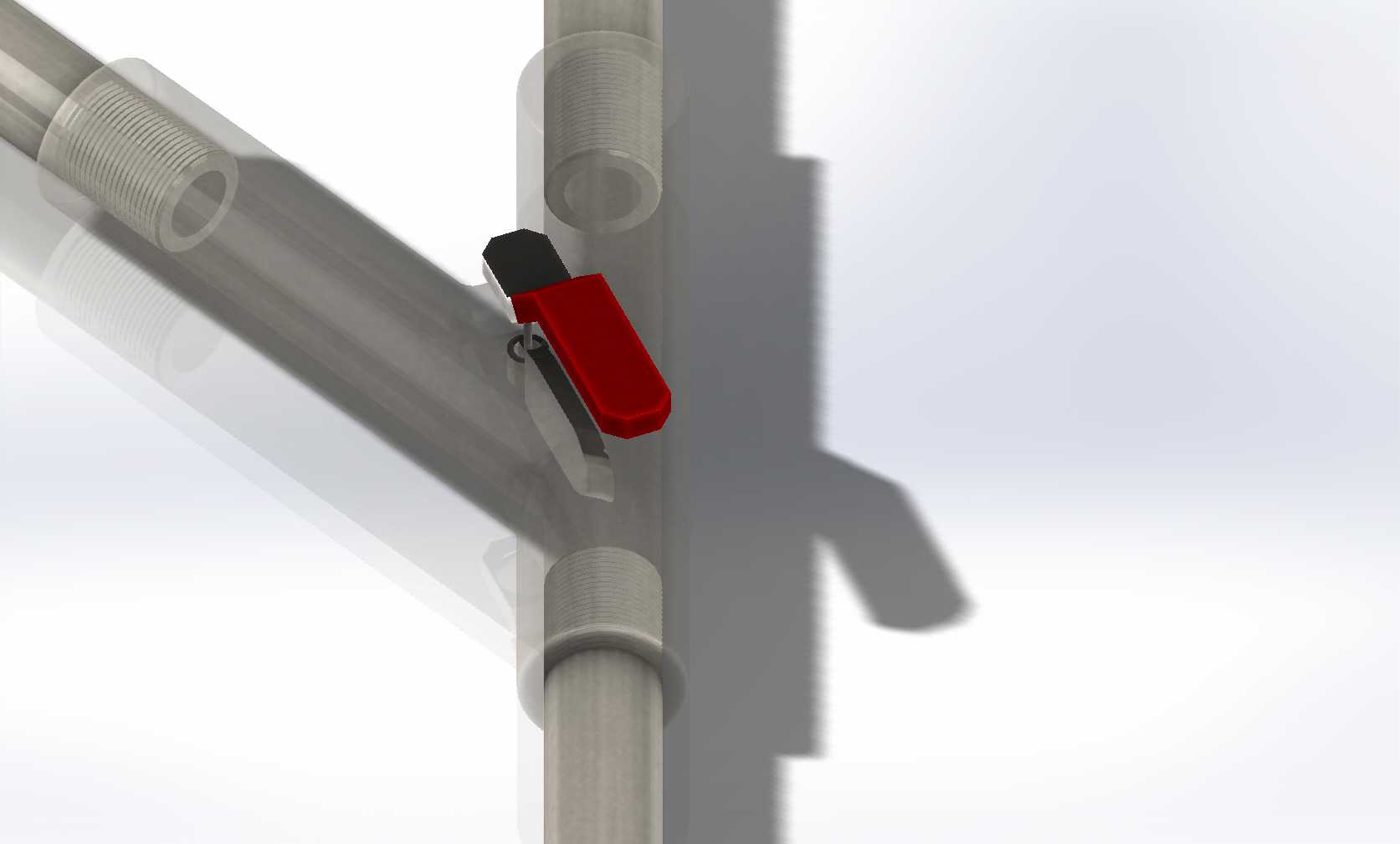

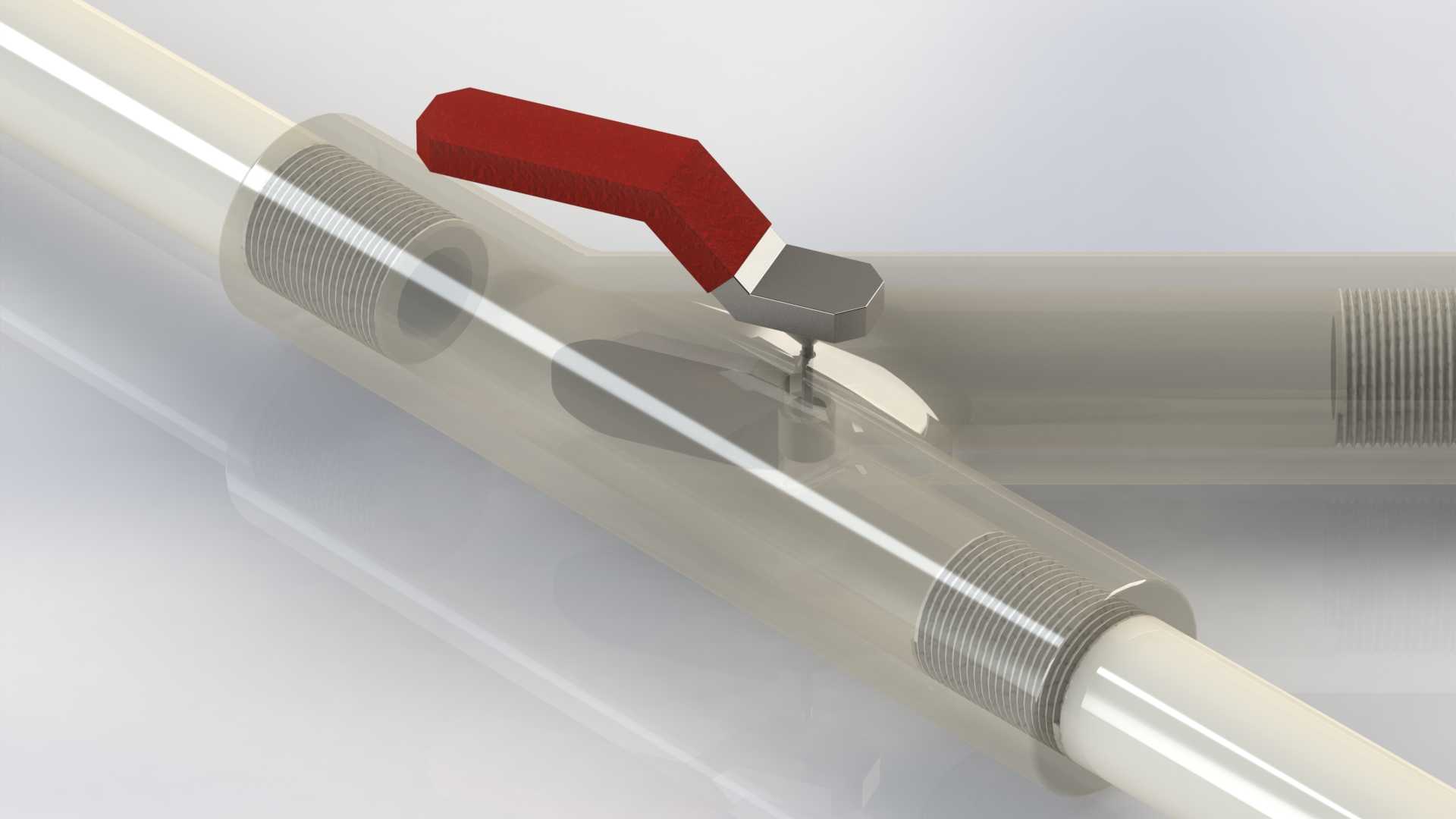

这款分流控制阀的设计初衷，是针对家庭供水场景下的节水需求，解决日常用水过程中无意义的直排水浪费问题，可直接接入家庭常规供水管道实现水流的分流调控。产品采用三通式结构布局，三个接口均为标准1/2英寸外螺纹设计，可直接与同规格的家用供水管道螺纹旋合连接，无需额外定制转接配件，安装时仅需在螺纹处缠绕生料带做好密封，即可完成管路对接，适配绝大多数家庭厨卫区域的供水管路安装边界，不会占用过多管路排布空间。阀体的核心功能围绕水流的多状态调控设计，手柄扳动到全开位置时，阀内流道完全贯通，水流可沿主管道方向正常流动，压损与常规直通球阀基本一致，不会对正常供水流量造成明显影响；当手柄扳动到分流位置时，阀内的挡臂结构会将主管道的水流一分为二，其中一半水流沿原管路方向继续输送，另一半则通过垂直方向的第三个接口引出，可接入储水容器收集，用来冲厕、浇花等，实现废水的二次利用；当手柄扳动到关闭位置时，阀内流道完全截断，可切断该段管路的供水。考虑到内部流道的异形结构，阀体主体与控水挡臂采用适合3D打印的结构设计，规避了传统注塑模具需要复杂抽芯的结构难点，打印完成后仅需简单去除支撑、打磨密封面即可组装使用。阀体内的流道做了圆弧过渡处理，避免直角结构造成的水流紊流与异常噪音，密封面采用平面贴合结构，保证关闭与分流状态下不会出现渗漏问题，手柄的扳动角度设置了明确的挡位卡点，用户操作时可通过手感清晰判断当前的阀门工作状态，无需额外观察标识即可完成水流模式切换。
