ASME B16.5标准150级承插焊法兰结构

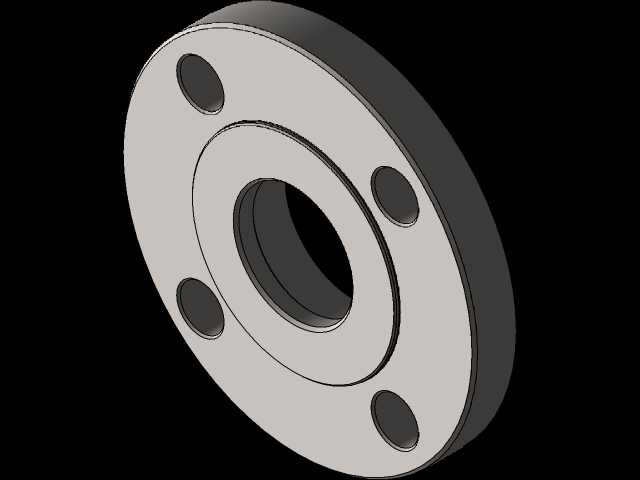

在石油化工、市政给排水、工业气体输送等管线系统中，承插焊法兰是小口径高压管线常用的连接部件，这款150磅级的法兰完全遵循ASME B16.5标准设计，覆盖1/2英寸到20英寸的全尺寸配置，能适配不同通径的管线布设需求。从实际工程应用来看，这类法兰多用于压力等级不超过2.0MPa的常温或中温管线，相比平焊法兰，承插结构的焊缝位置更合理，焊接后管道与法兰的同轴度更容易保证，不会出现平焊法兰易发生的管道偏斜问题，在泵房管线、仪表引压管、车间工艺支管等场景中使用频率极高。设计过程中首先要匹配标准规定的密封面尺寸，150级法兰的突面高度、水线分布都严格对应美标要求，保证与同等级垫片、配对法兰的密封兼容性，避免现场安装时出现密封面错位导致的泄漏隐患。法兰盘上的螺栓孔采用跨中布置方式，孔位的分度圆直径、孔径都严格对应标准数值，安装时不需要额外扩孔或调整，能直接适配标准六角螺栓，现场施工效率更高。承插孔的内径尺寸按照对应管道的外径公差设计，预留了合理的焊接间隙，管道插入后能自然贴合承口台阶，定位后不需要额外工装固定即可完成点焊，降低现场安装的操作难度。法兰的整体厚度从1/2英寸规格的9.53mm到20英寸规格的38.1mm逐级递增，对应不同通径下的承压强度要求，螺栓孔数量也从4个逐步增加到20个，保证法兰连接时的压紧力均匀分布在整个密封面上，避免局部压紧力不足导致的介质泄漏。从建模逻辑来看，先通过旋转特征生成法兰的基体轮廓，再绘制螺栓孔的分度圆草图，阵列生成所有螺栓孔结构，最后对承插口的过渡圆角、密封面边缘做倒角处理，避免应力集中，所有特征的尺寸都完全贴合标准数值，能直接导出工程图用于生产加工，也能直接导入管线装配体中做干涉检查，提前排查管线布设时的法兰与周边设备、支吊架的碰撞问题。这类法兰在实际使用中，承口位置的角焊缝需要做渗透检测，避免焊接缺陷导致的介质渗漏，建模时特意预留了焊缝的位置空间，方便后续做焊接工艺模拟时标注焊缝尺寸，给现场焊接作业提供明确的参考依据。
