自定义异形连接法兰二维转三维设计实践

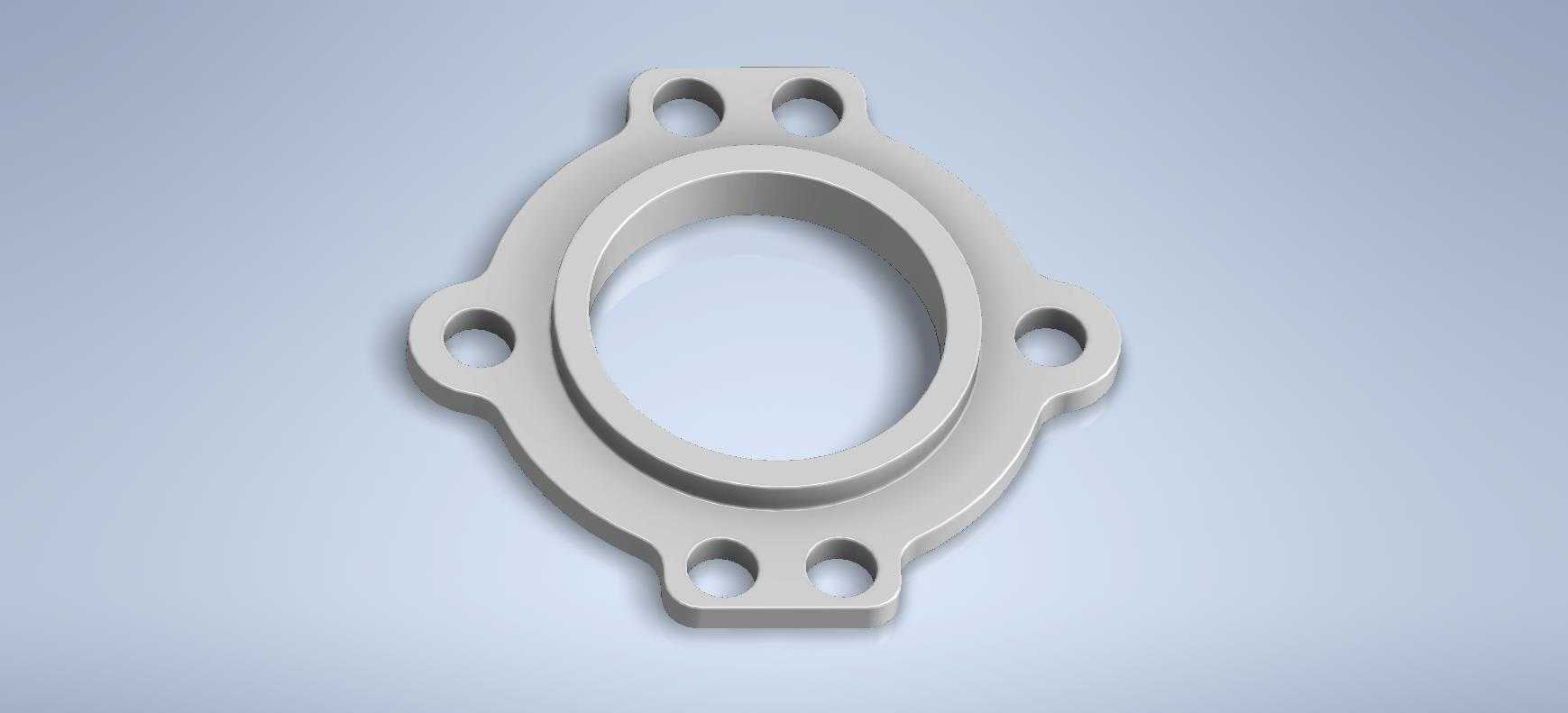

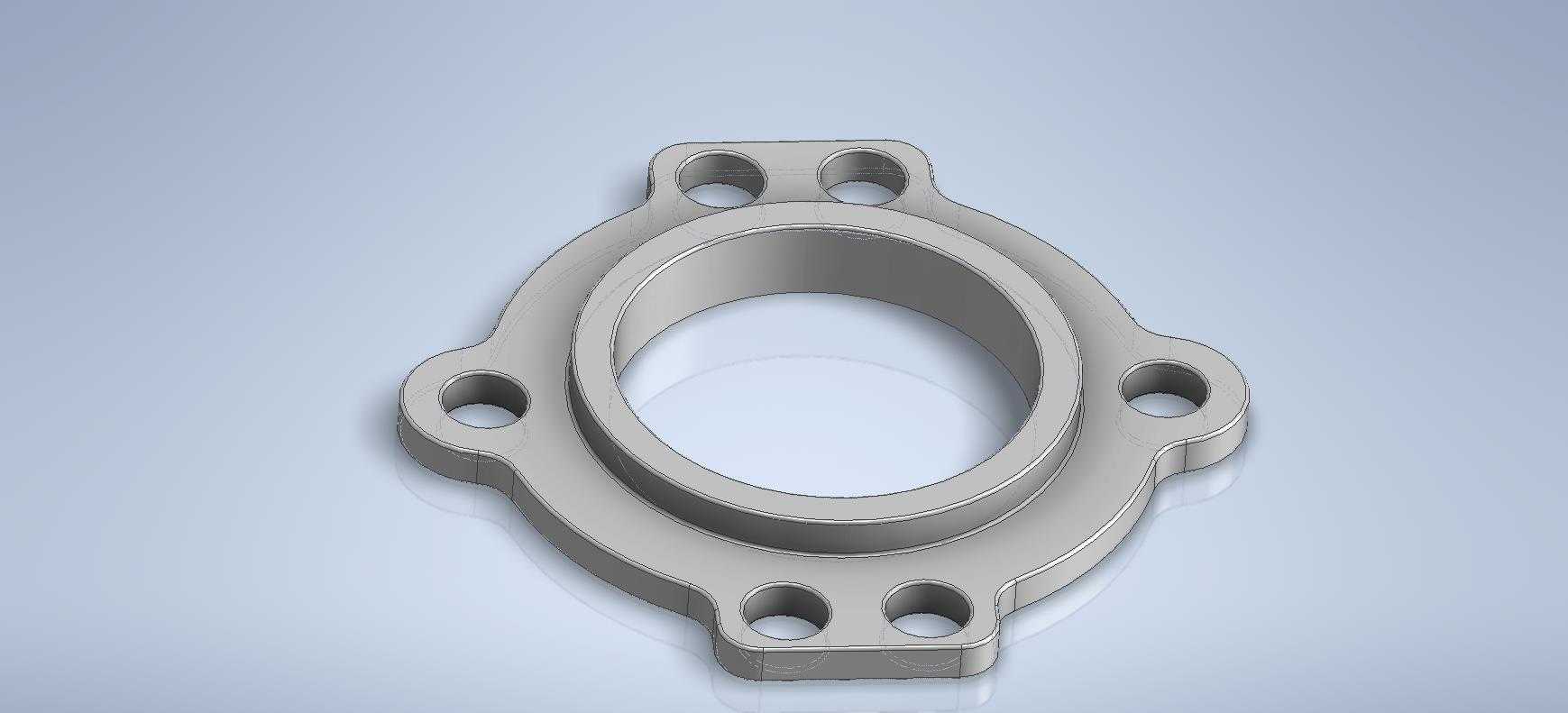

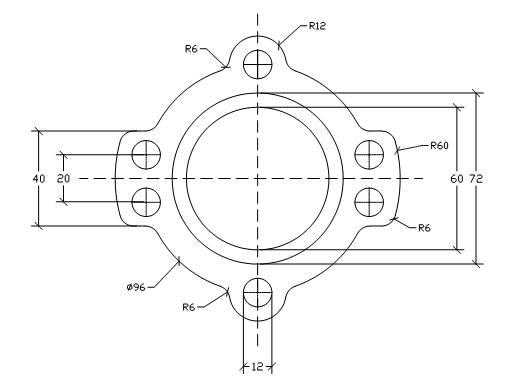

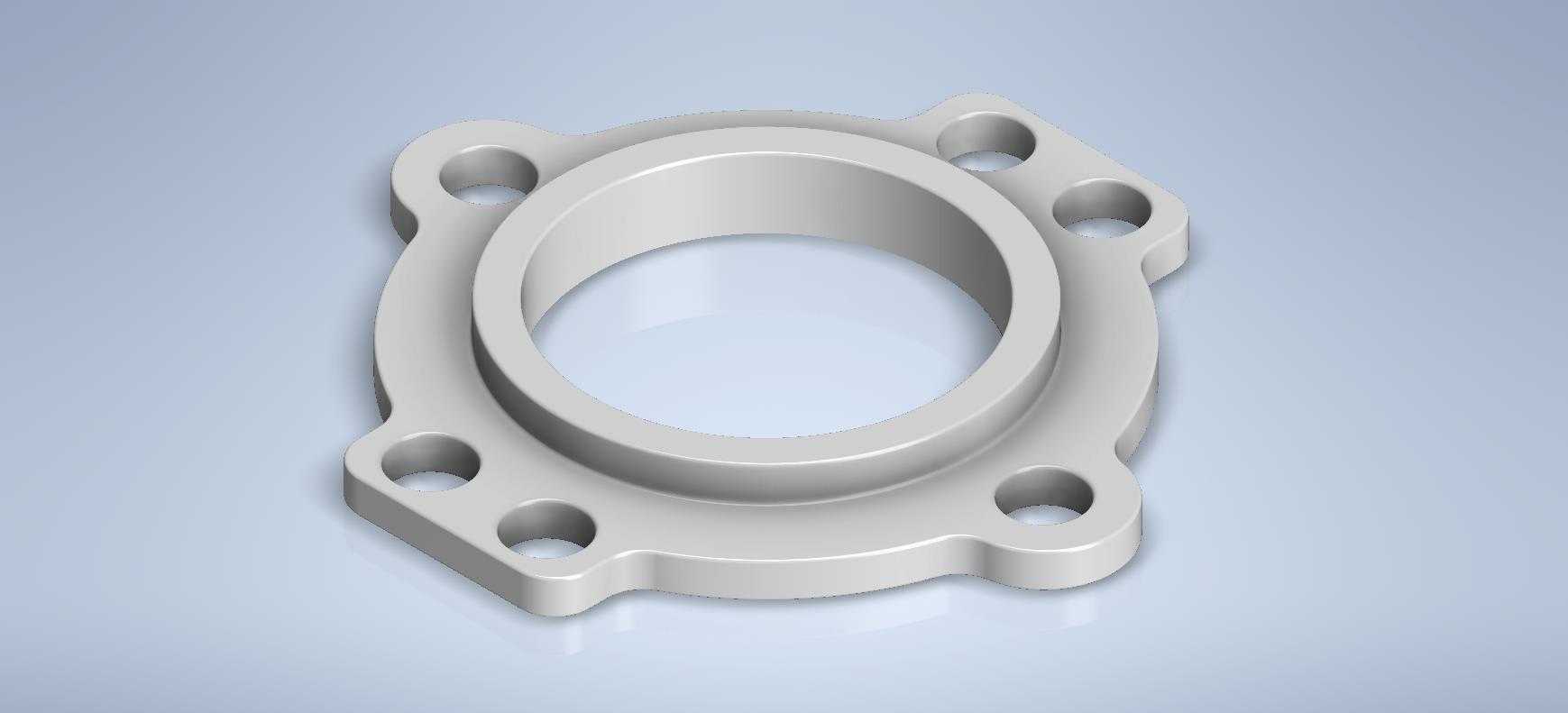

在流体输送、液压气动系统以及各类工业设备的管路对接场景中，法兰是实现管路与管路、管路与设备本体刚性连接同时保证密封性能的核心零部件，常规标准法兰虽然适配性广，但在部分设备安装空间受限、对接端结构非标的工况下，就需要根据实际安装边界设计定制化的异形法兰结构。这款法兰的设计过程是典型的二维工程图到三维实体建模的实践过程，设计之初需要先梳理对接端的实际安装约束：首先要明确中心通径的尺寸，这一参数直接匹配对接管路的内径，保证介质流通截面无突变，避免产生额外的流阻损失；其次要确定密封面的结构形式，这里采用的是凸面密封结构，配合密封垫片可以在额定压力下实现可靠的静密封，防止介质泄漏。法兰的安装耳采用非对称的多耳布局，上下侧各设置两个同轴安装孔，左右侧各设置一个安装孔，这种布局区别于常规圆形法兰的均匀孔位设计，是为了适配对接设备端已有的安装螺孔位置，不需要对原有设备端进行二次加工，降低现场改造的工作量。建模过程中，需要先在二维草图层面绘制中心通径的轮廓、法兰本体的外轮廓以及各个安装耳的位置轮廓，标注清楚各个安装孔的中心距、孔位相对于中心轴线的位置尺寸，保证所有孔位的位置度公差满足安装要求，避免出现装配时孔位错位无法穿装螺栓的问题。完成二维草图的全约束之后，通过拉伸特征生成法兰的基体结构，再对安装孔进行切除特征操作，同时对法兰的棱边做合适的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中，提升法兰在承压工况下的结构强度。在实际应用中，这类定制法兰多用于非标准设备的改装、小型液压站的管路对接、专用试验台的介质通路连接等场景，设计时除了要保证结构尺寸匹配安装边界，还要根据管路的工作压力、输送介质的腐蚀特性选择合适的法兰厚度与材料，确保法兰在长期工作过程中不会出现结构变形、密封失效的问题。建模完成后还可以通过三维软件的干涉检查功能，模拟法兰与对接端、螺栓螺母的装配过程，提前排查是否存在结构干涉，验证安装操作的空间是否足够，比如扳手拧动螺栓时是否会和周边结构产生碰撞，这些细节都是二维图纸设计时容易忽略的点，通过三维建模可以在设计阶段就完成验证，减少后续加工装配阶段的返工问题。
