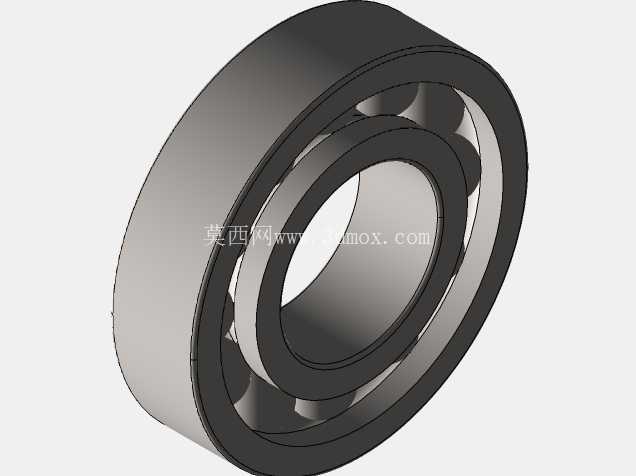

16002型向心球轴承三维结构设计

　　在各类旋转传动机构的设计选型中，向心球轴承是应用覆盖范围极广的支撑类零件，这款16002规格的向心球轴承，核心承担径向载荷的传递作用，同时可适配一定比例的轴向载荷工况，常见于中小型电机输出端、小型变速箱传动轴、家电传动模组、精密仪器旋转轴系等场景，是保障轴系平稳回转、降低运动摩擦阻力的核心基础零件。从结构设计逻辑来看，该轴承采用深沟滚道的经典构型，内圈与轴采用过盈配合实现周向固定，外圈与安装基座的轴承室采用过渡或间隙配合，方便装配过程中的公差补偿，滚动体采用均匀排布的钢制球珠，通过冲压保持架实现等间距分隔，避免滚动体在运转过程中发生相互摩擦与碰撞，同时保证每个滚动体的受力均匀，提升整体运转的平稳性与使用寿命。

　　在实际工程应用中，这类薄壁型向心球轴承的安装边界需要重点把控，15mm内径对应适配的轴颈加工公差通常选取k6等级，32mm外径对应的轴承室加工公差选取H7等级，8mm的宽度尺寸在布局设计时需要预留对应的轴向定位空间，通常可采用轴用挡圈或者孔用挡圈实现轴向限位，部分对同轴度要求较高的场景也会采用端盖压紧的固定方式，避免轴系运转过程中出现轴承窜动的问题。设计建模过程中，首先需要确定内圈的滚道曲率半径，通常取球珠直径的52%左右，保证滚动体与滚道的接触应力处于合理区间，外圈滚道曲率半径略大于内圈，补偿装配过程中的同轴度误差，保持架的兜孔间隙需要控制在球珠直径的0.1到0.2毫米之间，既保证滚动体可以在兜孔内自由转动，又不会出现过大的窜动间隙。从实际使用的工况适配性来看，这款轴承适用于中等转速、中等载荷的连续运转场景，常规脂润滑条件下的极限转速可以满足大部分通用传动设备的需求，如果采用油润滑方式还可以进一步提升许用转速，在进行三维结构建模时，需要重点还原各零件的配合关系：内圈的挡边高度需要保证滚动体不会在装配后脱出，外圈的倒角尺寸需要匹配安装基座的导入角，避免装配过程中出现卡滞或者划伤配合面的问题，保持架的铆接结构也需要准确还原，方便后续做装配干涉检查以及运动仿真分析。

　　很多结构设计新手在选用这类轴承时，容易忽略安装时的预紧力控制，过大会导致轴承运转温升过高，提前出现疲劳点蚀，过小则会导致轴系回转精度不足，出现径向跳动超标的问题，在三维装配设计阶段，就需要通过配合公差的设定模拟实际装配的预紧状态，提前验证轴系的刚度是否满足设计要求。另外这类薄壁轴承的内外圈壁厚较薄，在进行安装结构设计时，需要保证轴承室与轴颈的圆柱度公差，避免装配后轴承内外圈出现变形，导致滚动体卡滞、运转阻力增大的问题，建模时可以通过添加几何公差的分析步骤，校验配合面的形位公差是否满足安装要求。

　　从零件的加工工艺角度出发，三维模型中需要明确标注各工作面的粗糙度要求，滚道面的粗糙度通常需要达到Ra0.8以下，配合面的粗糙度达到Ra1.6即可，非配合面可以放宽到Ra3.2，这些细节在建模阶段就需要考虑到位，方便后续输出工程图时直接关联标注，减少后续工艺梳理的工作量。在做整机的运动仿真时，该轴承的模型可以设置对应的接触参数，模拟实际运转过程中的摩擦阻力，更精准地计算整个传动系统的传动效率，也可以通过有限元分析模块，对轴承在额定载荷下的接触应力、变形量进行仿真校验，验证选型是否满足工况的寿命要求。
