150nb150级带颈对焊突面法兰结构

在石化、市政给排水、热力输送、化工制程等压力管路系统中，带颈对焊突面法兰是管路对接、设备接口连接的核心承压连接件，这款150磅级公称通径150的WNRF法兰，主要用于中低压常温或常规温度工况下的管路刚性连接，适配对应压力等级的钢管、阀门、泵体接口，通过颈部与管道的对焊连接实现焊缝全熔透，相比平焊法兰具备更高的连接刚度与抗疲劳性能，能有效降低管路应力集中带来的密封失效风险。

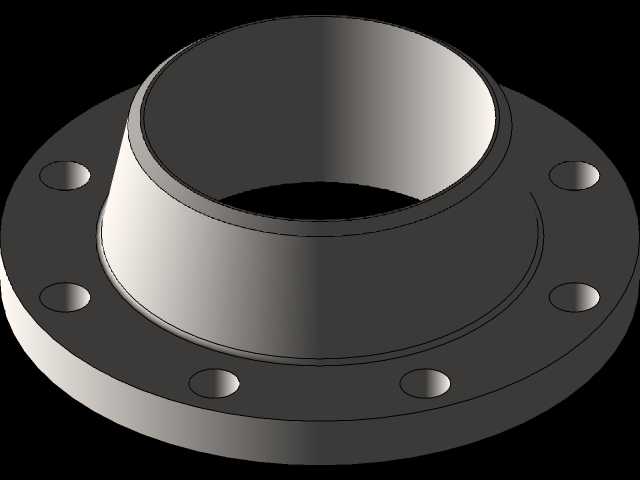

从结构设计逻辑来看，该法兰采用带颈锥形过渡结构，颈部壁厚从与管道对接的端部向法兰盘方向平缓增厚，既匹配对接钢管的壁厚公差，又能分散管道运行中产生的轴向力、弯矩与振动载荷，避免法兰盘与颈部衔接位置出现应力突变。法兰密封面为突面形式，密封面加工有符合标准要求的表面粗糙度，适配缠绕式垫片、橡胶石棉垫或非金属平垫片，安装时通过均匀拧紧周向螺栓，让垫片产生均匀的压缩变形填充密封面微观间隙，实现管路介质的静密封。

法兰盘周向的螺栓孔严格遵循ANSI B16.5标准的孔位分布与孔径尺寸设计，孔位的位置度公差控制在标准允许范围内，确保现场安装时可与同压力等级、同通径的配对法兰、阀门法兰实现无强制对位的螺栓穿装，避免因孔位偏差导致的附加安装应力。法兰的颈部对接端开有标准焊接坡口，坡口角度与钝边尺寸匹配常用的氩弧焊、手工电弧焊工艺要求，现场焊接时可保证根部焊道熔透，减少焊接缺陷产生的概率。

在实际工程应用中，这类法兰的安装边界需要注意：对接管道的端面垂直度需控制在允许公差内，焊接时需采取对称施焊工艺减少法兰面的焊接变形，螺栓紧固需遵循对角分步拧紧的原则，保证各螺栓预紧力偏差在合理区间，避免因偏载导致的垫片压溃或密封泄漏。法兰盘背面与颈部的过渡圆角做了圆弧处理，既减少锻造过程中的应力集中，也能降低运行过程中交变载荷下的裂纹萌生风险，整体结构完全匹配150磅级压力等级的管路强度要求，可用于输送水、蒸汽、油品、常规腐蚀性化工介质等管路系统的连接场景，在管路检修、阀门更换时，通过拆卸螺栓即可实现管路段的快速分离，相比焊接直连具备更好的运维便利性。
