黄铜异径内外螺纹管路连接衬套结构

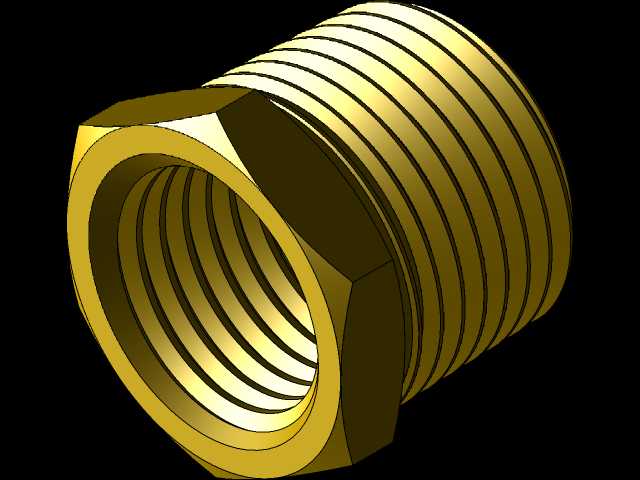

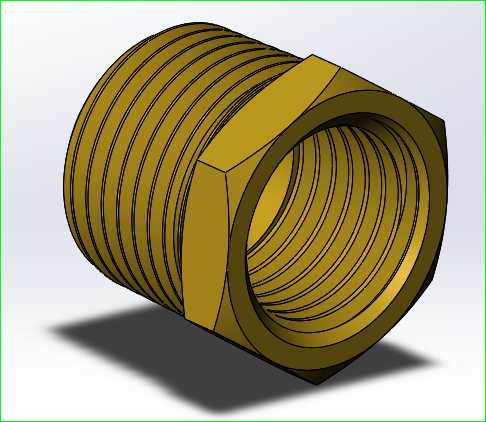

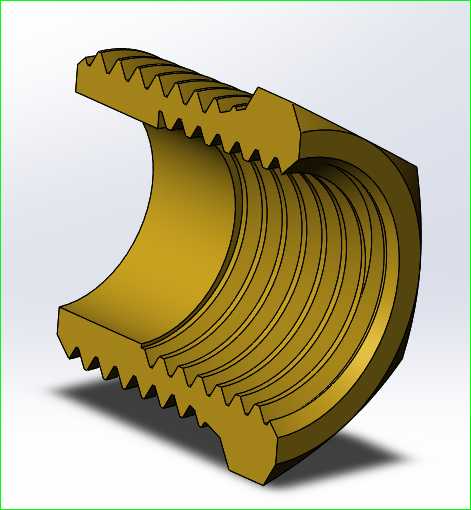

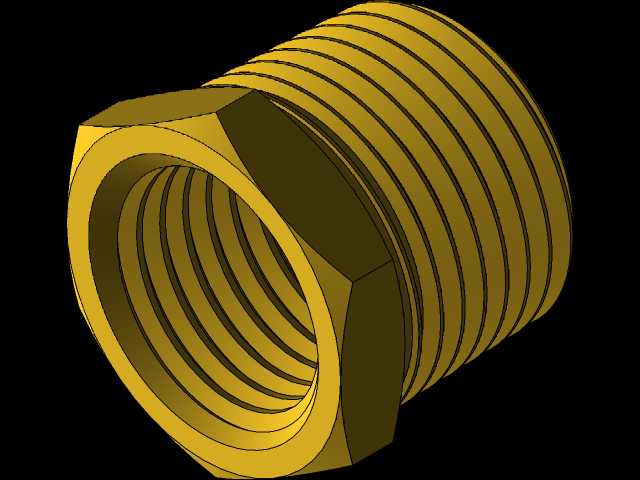

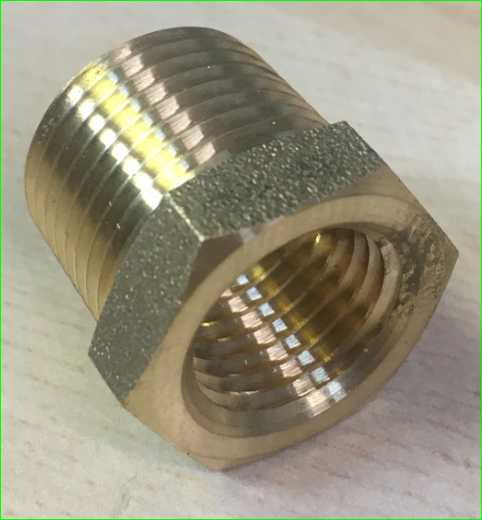

这款黄铜材质的异径螺纹衬套，主要应用在流体输送管路的变径连接场景中，不管是民用给排水管路、小型气动系统回路，还是低压液压控制支路，都能见到这类零件的使用场景。实际设备装配中，经常会遇到不同管径、不同螺纹标准的管路接口对接需求，直接更换整段管路或者改动设备本体接口的成本极高，这类衬套就是为解决这类对接矛盾设计的转接零件。从结构设计来看，衬套一端加工3/8英寸外螺纹，用来匹配对应规格的内螺纹安装基座，另一端为带六角拧动结构的1/4英寸内螺纹接口，六角结构的对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时不需要额外定制专用工装，现场装配效率很高。设计时特意将六角受力段布置在衬套中部位置，既不会干涉两端螺纹的旋合行程，也能让拧紧时的受力点更靠近两端螺纹的衔接位置，避免拧紧力矩过大造成衬套薄壁处变形。衬套整体采用黄铜棒料加工而成，黄铜材质本身的自润滑特性和耐锈蚀能力，让它在水、低压油气等常见输送介质中长期使用也不会出现锈死、螺纹粘连的问题，后期维护拆卸时也能轻松拧下，不会出现断裂在基座内的情况。尺寸边界上，衬套外螺纹段的外径严格匹配3/8英寸MNPT螺纹的大径公差，内螺纹段的小径符合1/4英寸FNPT螺纹的精度要求，两端螺纹的同轴度控制在0.05mm以内，安装后不会出现管路偏斜、密封面错位的问题。中部六角段的轴向厚度经过反复校核，既能承受最大25N·m的拧紧力矩不发生滑边，也不会因为厚度过大增加不必要的安装空间占用，整体轴向长度控制在常规管路转接的预留空间范围内，不需要额外扩大安装孔位就能直接替换同类型的旧衬套。建模过程中，螺纹特征按照NPT螺纹的锥度标准1:16进行绘制，还原了真实螺纹的牙型角度和锥度变化，六角部位的倒角、螺纹首尾的退刀结构都按照实际加工工艺做了还原，不管是用来做管路装配的干涉检查，还是直接导出工程图指导加工，都能满足结构设计人员的使用需求。在小型减速器的润滑管路外接、净水设备的滤芯接口转接、气动工具的气源管路变径等实际工况中，这类衬套不需要额外加装密封垫片，依靠NPT螺纹本身的锥度挤压就能实现密封，减少了密封件老化带来的渗漏风险。
