工业输送用带滚轮重载牵引链条结构

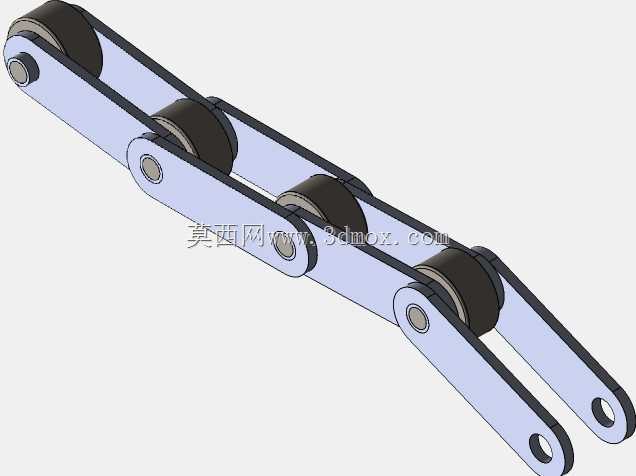

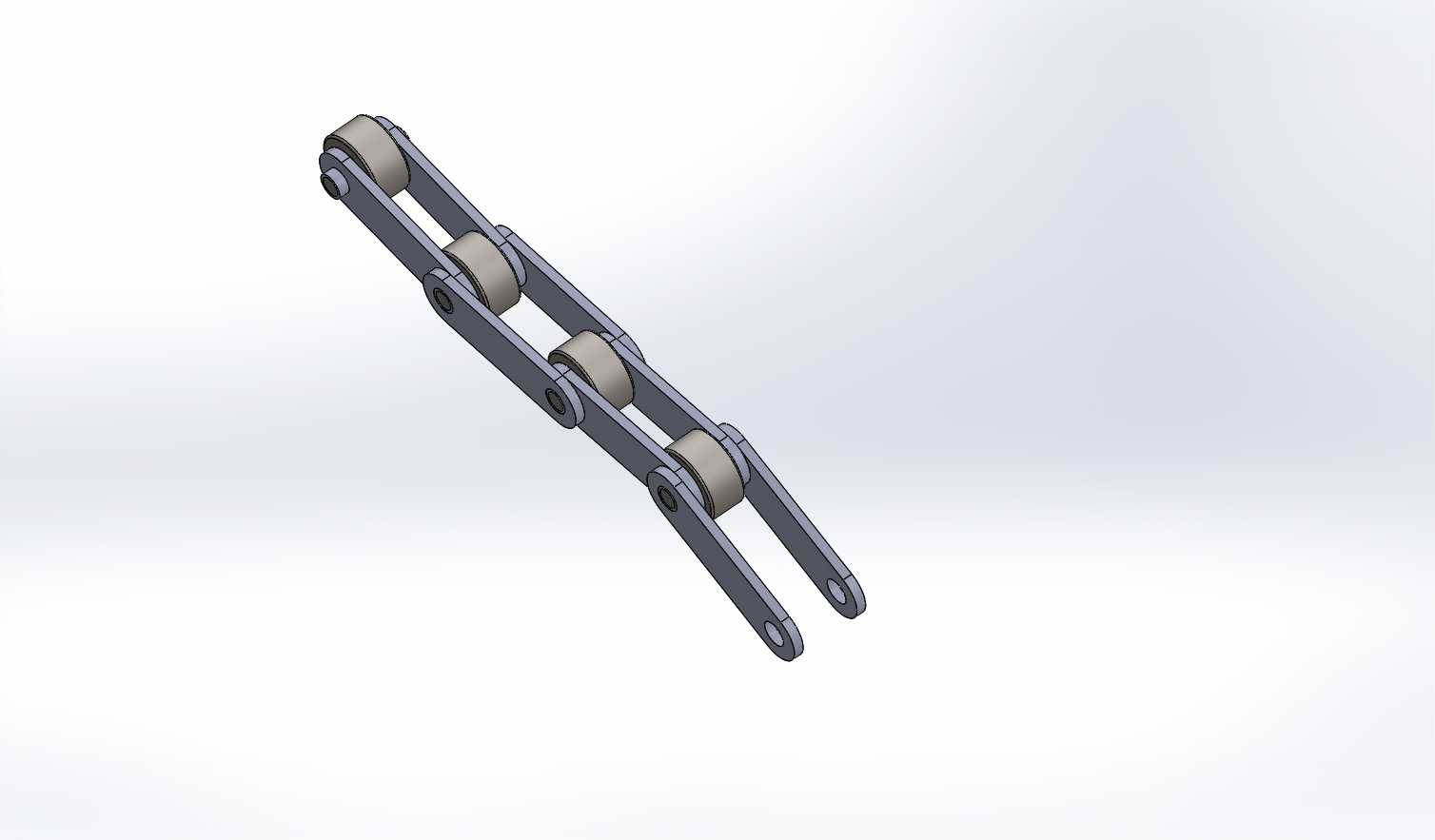

　　在连续式工业物料输送场景里，这类带侧置滚轮的长节距牵引链条，是卡加类输送单元、罗多工业区重载输送线的核心牵引承载构件，和常规短节距传动链不同，它的设计逻辑完全围绕长距离输送的大载荷牵引、低滚动摩擦运行需求展开，而非高速动力传递。从实际工况适配来看，这类链条主要用在汽车焊装线工件托盘输送、重型家电装配线工装板牵引、仓储物流大件分拣线的承载段，还有冶金行业的冷床输出段，运行时侧装的滚轮会嵌入输送机架的C型导向槽内，把链条滑动摩擦转化为滚轮滚动摩擦，大幅降低长距离运行的牵引阻力，也避免链板直接和导轨接触产生的快速磨损。

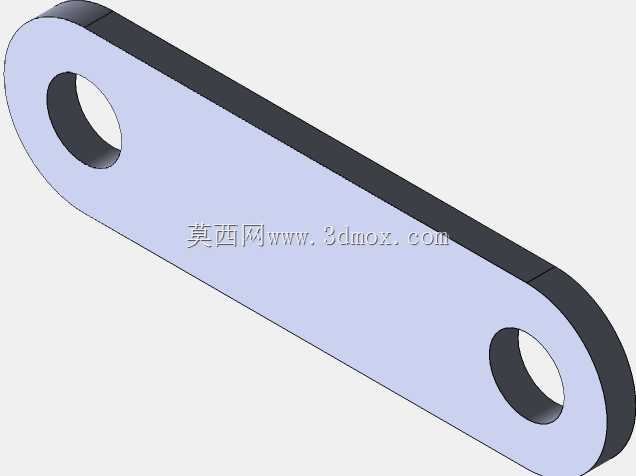

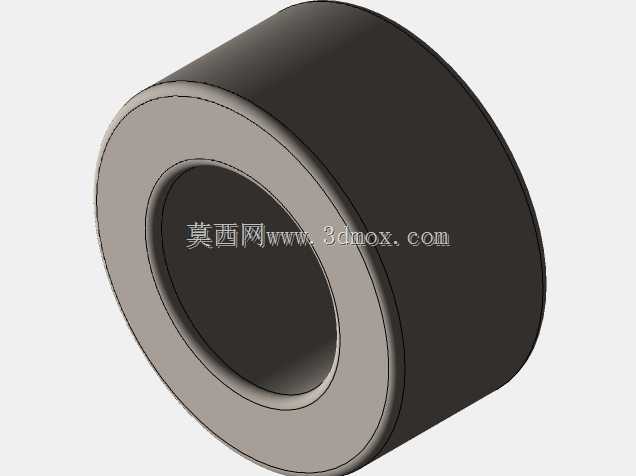

　　设计阶段首先要确定的是链板的孔位同轴度，每一组外链板、内链板的销轴孔同轴度公差需要控制在0.02mm以内，否则多节链条拼接后会出现卡滞、运行跑偏的问题，滚轮的内孔和销轴之间采用间隙配合，配合间隙选0.03-0.05mm，既保证滚轮能灵活转动，又不会因为间隙过大出现运行时的径向跳动。链板采用40Cr材质调质处理，硬度控制在HB220-250，兼顾抗拉强度和抗冲击韧性，销轴采用20CrMnTi渗碳淬火，表面硬度达到HRC58-62，渗碳层深度0.8-1.2mm，保证销轴在长期交变载荷下不会出现弯曲、磨损变形，滚轮采用45号钢表面高频淬火，和导轨接触的外圆面硬度HRC45-50，减少导轨和滚轮的相互磨损。

　　从安装边界来看，单节链条的链板端部设计有同轴的连接销孔，拼接时需要用专用的连接销轴锁定，开口销的安装方向要和链条运行方向相反，避免运行中开口销被导轨剐蹭脱落。整线安装时，链条的初始张紧度要控制在链条总长的0.5%-1%，张紧过大会增加销轴和滚轮的磨损，缩短使用寿命，张紧过小则会在启动、急停时出现链条跳齿、堆链的问题。导向槽的安装直线度每米偏差不能超过1mm，全程直线度偏差不超过5mm，否则滚轮在运行中会出现偏磨，甚至卡滞在导向槽内。和驱动链轮啮合时，链条的节距要和链轮齿距完全匹配，链轮的齿面要做硬化处理，啮合侧隙控制在0.1-0.2mm，保证啮合平稳，没有冲击异响。

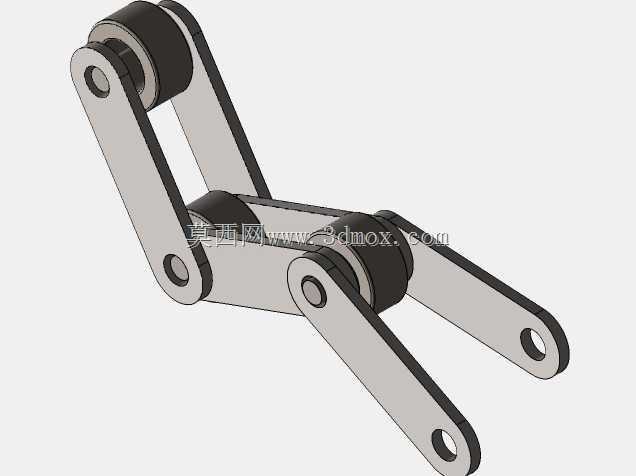

　　实际使用中，这类链条的维护要点集中在滚轮和销轴的润滑，通常采用集中润滑系统，每运行80小时向销轴配合面注入锂基润滑脂，滚轮的滚动面不需要额外润滑，避免粘附粉尘形成磨粒加剧磨损。如果是在有粉尘、切削液的工况下使用，需要在链条外侧加装防护盖板，避免切屑、硬质颗粒进入滚轮和销轴的配合间隙，造成滚轮卡滞。和普通输送链相比，这种结构的链条承载能力要高出40%以上，运行阻力降低60%，适合长度超过50米的长距离输送线，单根链条的最大牵引载荷可以达到12kN，能够承载单块重量800kg以内的工装托盘连续运行，运行速度通常控制在0.1-0.5m/s，不适合高速运行场景。在三维建模过程中，需要重点还原链板的折弯倒角、销轴的端部挡圈槽、滚轮的内孔倒角这些细节，装配时要模拟实际的铰接自由度，保证每一节链条都能绕销轴灵活转动，避免建模时出现过约束，导致后续做运动仿真时出现报错。另外链板端部的连接孔位置度需要严格按照实际安装尺寸建模，否则后续生成工程图时会出现安装孔位偏差，导致加工出来的零件无法拼接。
