液环式真空泵三维结构设计

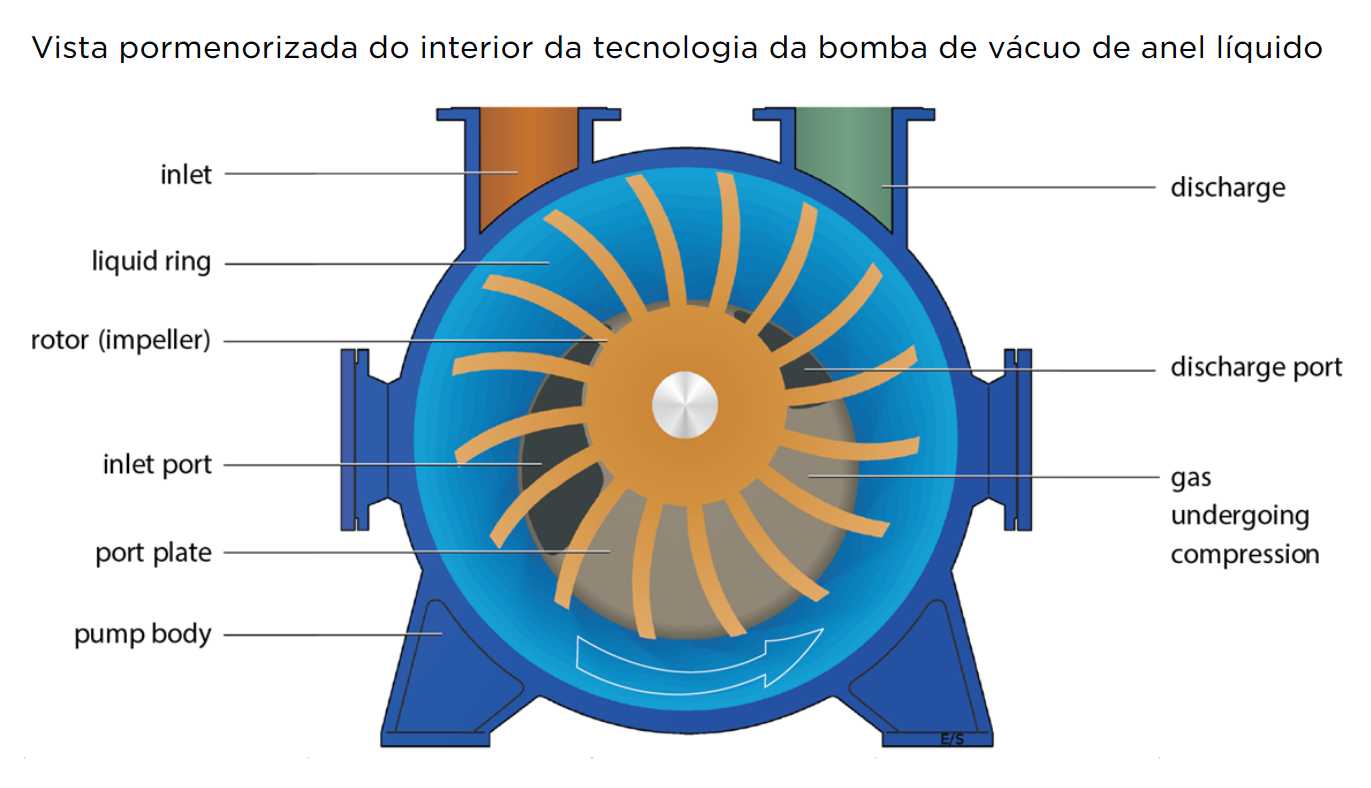

　　在化工、食品、制药等行业的真空蒸馏、真空干燥、真空过滤等工艺环节中，液环真空泵是应用极为广泛的粗真空获取设备，其依靠泵腔内部偏心安装的叶轮旋转时带动工作液形成封闭液环，通过叶轮叶片与液环之间的腔室容积周期性变化，完成吸气、压缩、排气的连续作业过程，相比其他类型真空泵，液环泵在抽吸含湿气体、带少量凝液介质的工况下具备独特的运行稳定性，不会出现干泵类设备易发生的颗粒卡滞、密封件干磨失效问题。

　　从结构设计层面来看，该款液环真空泵采用悬臂式叶轮布局，泵体与端盖采用铸铁材质一体铸造成型后精加工配合面，配合面处设置耐油橡胶密封垫防止工作液泄漏与外界空气渗入，影响真空度指标。进排气口设置在泵体侧上方的分配器位置，分配器上的吸气口、排气口轮廓经过型线优化，能够匹配叶轮旋转时的腔室容积变化节奏，减少气流脉动带来的振动与噪音，同时避免过度压缩造成功耗浪费。叶轮采用辐射式直叶片结构，叶片与轮毂焊接成型后做整体动平衡校正，平衡等级达到G6.3级，确保在额定转速运行时的振动幅值控制在行业允许范围内，减少轴承与机封的额外负载。

　　安装边界方面，该泵采用底脚式安装结构，底部两个支撑脚预留螺栓安装孔，孔位间距符合通用小型工业泵的安装尺寸规范，可直接适配常规型钢焊接的泵组安装机架，无需额外定制转接底座。轴伸端采用标准圆柱轴伸搭配平键连接结构，可直接匹配标准规格的联轴器与驱动电机直连，也可根据安装空间需求加装皮带轮做减速传动，适配不同工况的转速需求。轴封位置采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦功耗更小，不需要频繁调整填料压盖的压紧力，日常维护工作量更少。

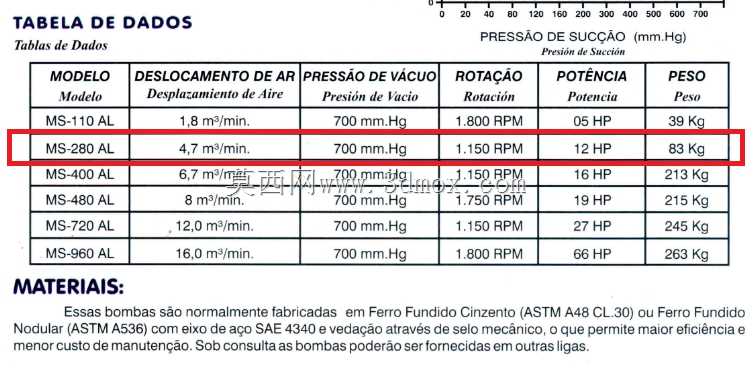

　　在实际选型适配过程中，该泵的抽气速率参数可覆盖中小流量的真空系统需求，工作液可根据抽吸介质的特性选择清水、油类或者其他与工艺介质相容的液体，当抽吸腐蚀性气体时，可更换对应耐腐蚀材质的叶轮、泵体过流部件，拓展设备的适用场景。泵体侧面预留工作液补充接口与排液接口，可外接工作液循环系统，对工作液进行冷却、气液分离处理，降低工作液温度对泵抽气效率的影响，同时回收被抽吸介质中夹带的有用物料，减少物料损耗与污染物排放。

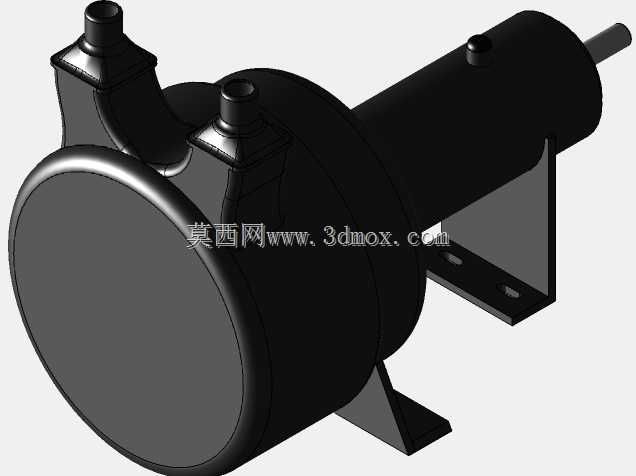

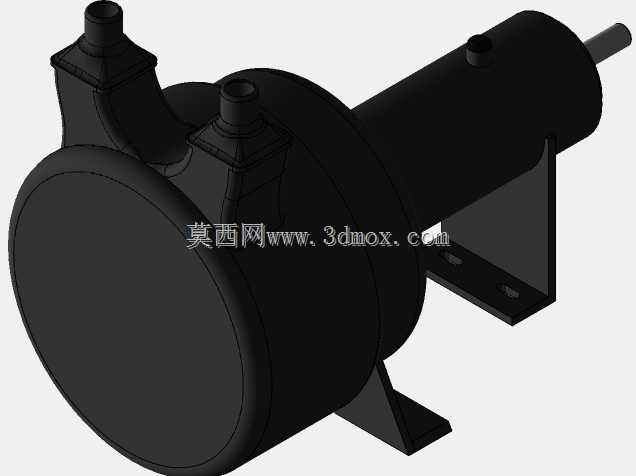

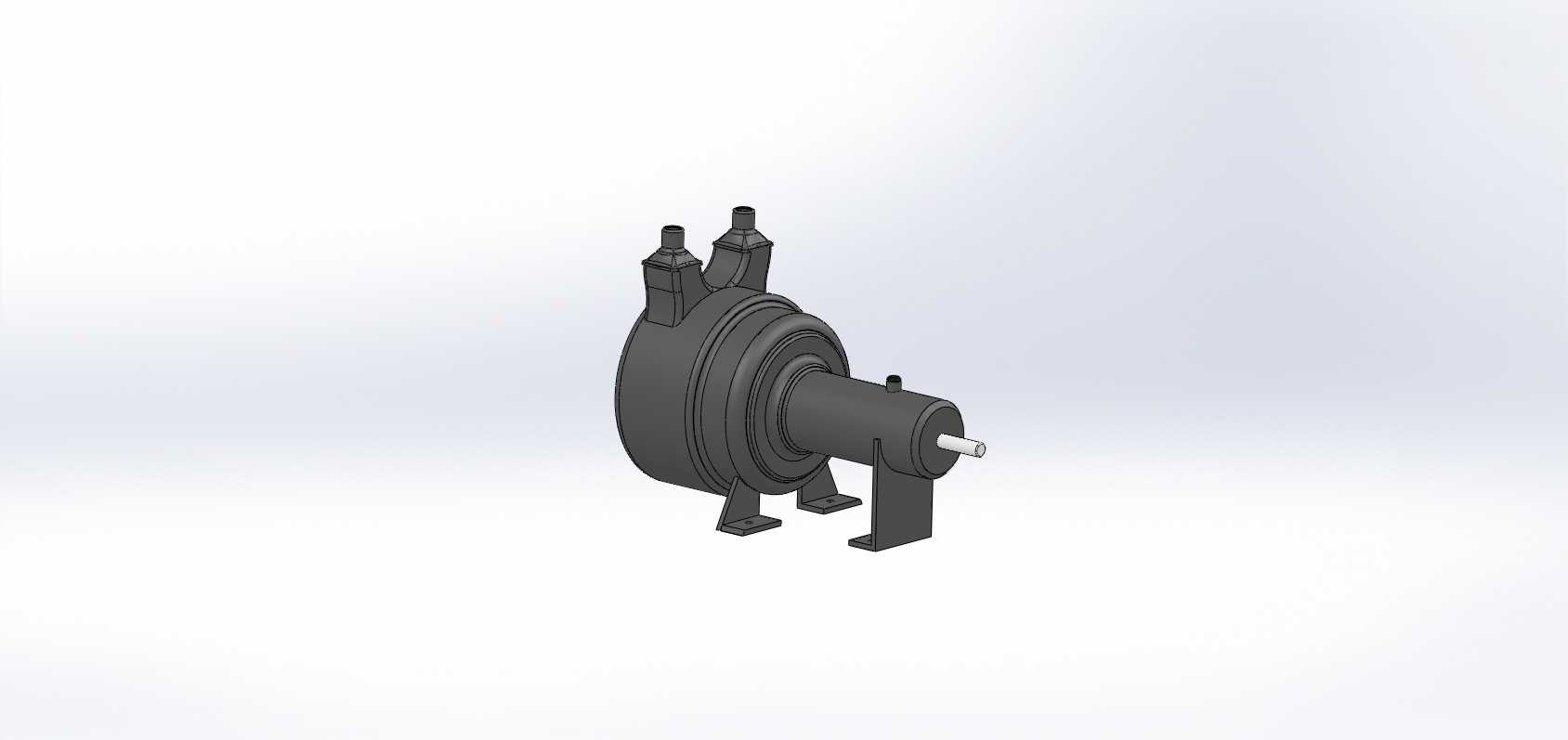

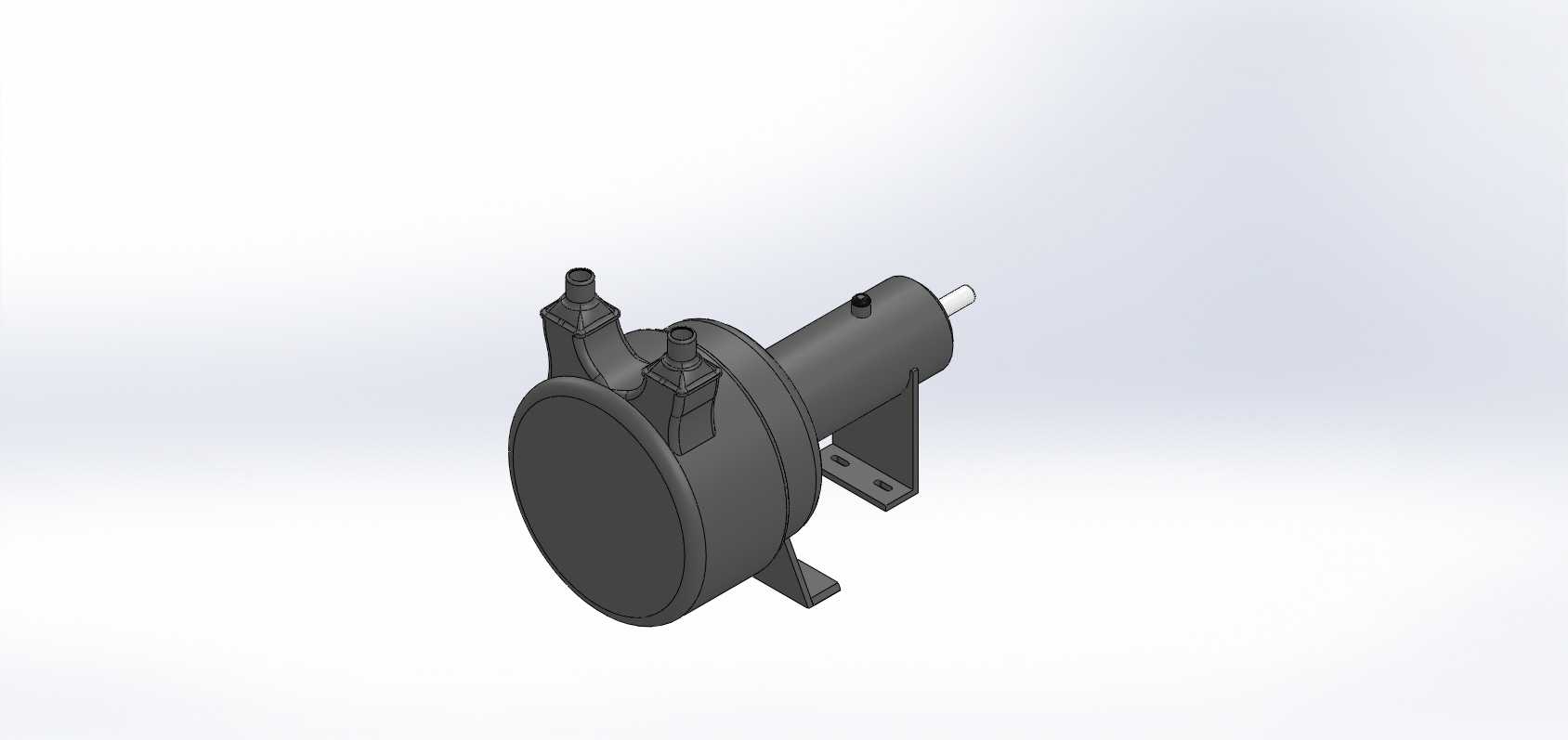

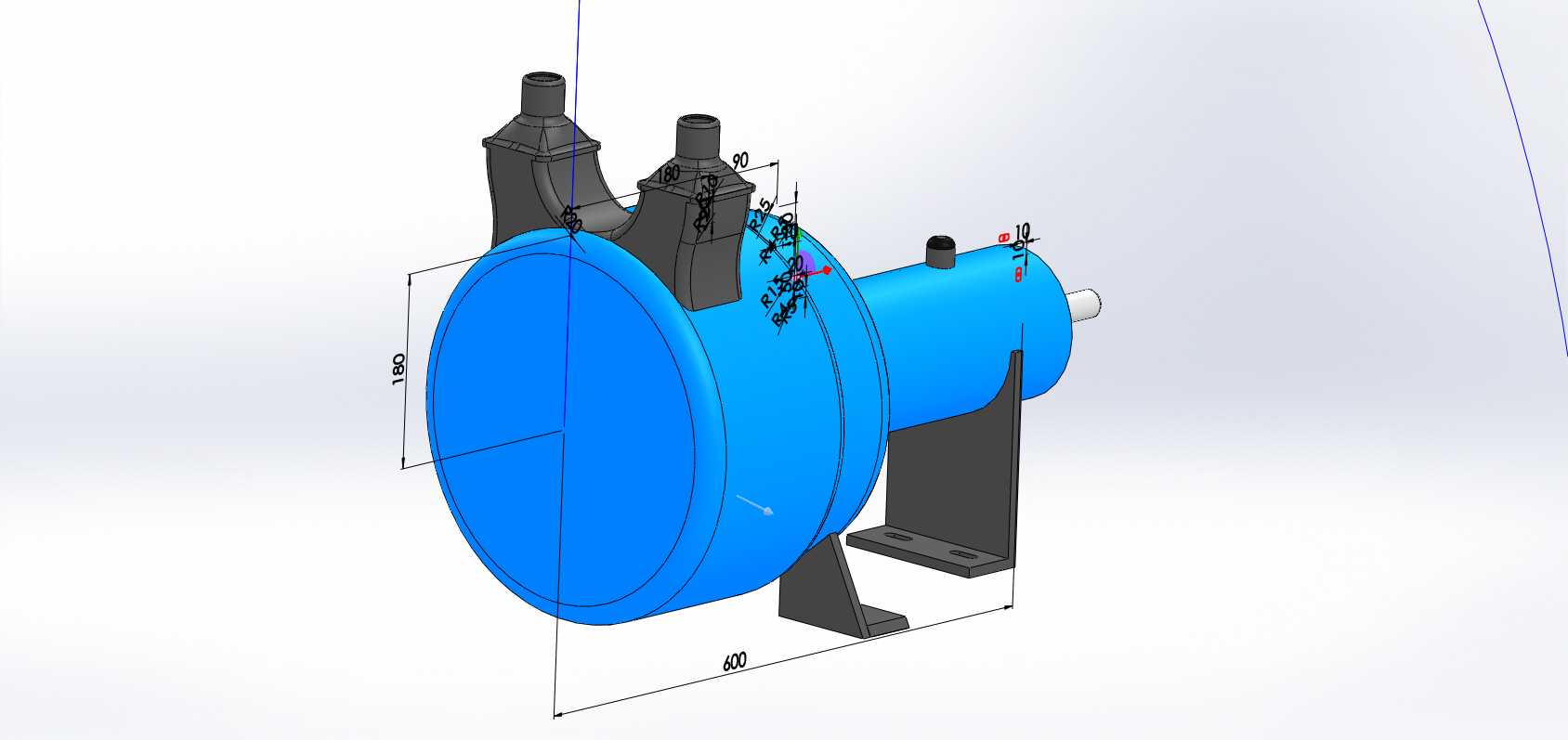

　　从三维建模的细节处理来看，该模型完整还原了泵体的内部流道轮廓、叶片的安装角度、进出口法兰的连接尺寸、轴承位的配合公差带位置，在做设备整体布局设计时，可直接将该模型导入装配环境，核对与周边管线、驱动电机、气液分离器的安装干涉情况，提前预判安装过程中可能出现的管线碰撞、检修空间不足等问题。模型的支撑脚位置、轴伸高度、进出口方位都按照实际产品的尺寸1:1还原，在做工厂三维布置设计时，能够直接提取安装定位尺寸，减少现场测绘的工作量，提升设计阶段的准确率。

　　在日常运行维护的设计考量上，该泵的端盖与泵体采用螺栓连接，拆卸端盖后即可直接取出叶轮组件，不需要拆解整个泵体与进出口管线，方便日常检查叶轮磨损情况、清理泵腔内部积存的杂质。轴承位置设置注油嘴，可在设备不停机的状态下定期补充润滑脂，延长轴承的使用寿命。排气口位置预留了止回阀安装接口，可在停机时自动切断泵腔与系统的连接，防止工作液在系统负压作用下倒灌进入工艺管线，造成工艺介质污染。
