钻床用管孔居中定位加工夹具

　　在管材类零件的批量钻孔加工场景中，孔位与管材轴线的同轴度偏差是最常见的加工质量问题，传统划线找正的方式不仅效率低下，且受操作人员技能水平影响较大，同批次零件的孔位一致性很难保证，这款管孔夹具正是针对该类加工痛点设计的钻床配套工装。

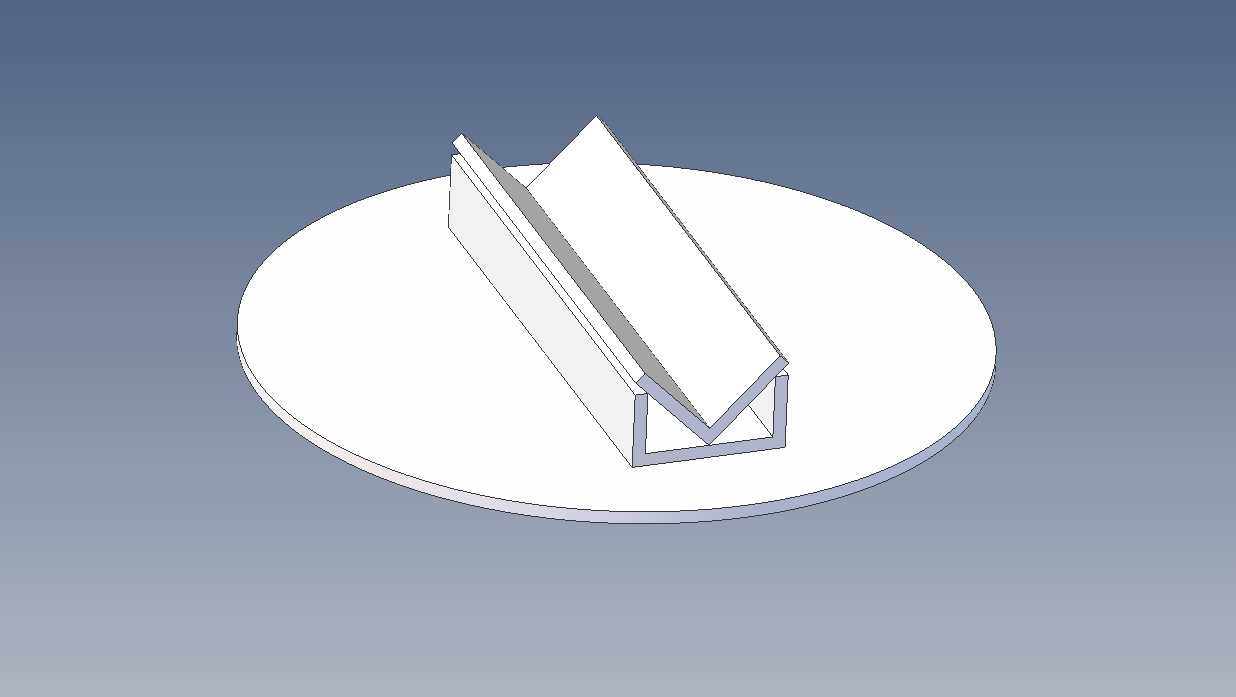

　　从结构设计逻辑来看，该夹具采用V型定位面作为核心定位结构，V型夹角经过适配优化，能够对圆形截面管材形成稳定的四点接触约束，避免管材装夹过程中出现周向转动或径向偏移，V型槽的开口尺寸覆盖常规小直径管材的加工范围，无需更换定位块即可适配多种规格的圆管钻孔作业。夹具底部设置圆形安装底座，底座直径与常用台钻、立式钻床的工作台T型槽间距匹配，安装时可通过压板快速压紧固定，底座的平面度经过精加工处理，能够保证V型定位面与钻床主轴的垂直精度，装夹后无需反复打表找正即可将夹具固定在钻床工作台的中心位置，让待加工管材的轴线与钻头进给方向保持垂直相交，从装夹根源上消除孔位偏斜的误差来源。

　　实际使用过程中，操作人员只需将待钻孔的管材放置在V型定位槽内，依靠V型面的自定心特性即可让管材中心与钻头中心自动重合，无需额外的调整步骤，单次装夹耗时仅为传统划线找正方式的五分之一，特别适合小批量管材的径向通孔加工作业。夹具的整体结构没有复杂的传动或锁紧部件，V型定位块与底座采用一体式加工成型，整体刚性充足，能够承受钻削过程中的轴向进给力与切削振动，不会出现装夹松动导致的孔位超差问题。

　　从安装边界来看，该夹具的整体高度控制在常规钻床的主轴行程范围内，安装后钻头的最低进给位置能够完全贯穿管材壁厚，不会出现加工行程不足的问题；底座的圆形轮廓不会与钻床工作台的其他附件产生干涉，即使在小型台钻的有限工作空间内也能完成安装固定。针对钻削过程中的排屑问题，V型槽的底部预留了足够的排屑空间，钻削产生的铁屑不会堆积在定位面上影响后续装夹精度，日常清理维护十分简便，无需复杂的拆卸操作即可清除残留切屑。

　　不同于通用型的机用虎钳装夹方式，这款专用夹具完全针对管材径向钻孔的工序需求设计，没有多余的功能结构，整体制造成本低，定位精度稳定，能够有效降低操作人员的劳动强度，提升同批次管材钻孔的孔位一致性，减少后续工序的修配工作量，在五金加工、小型管件生产、设备维修等场景下都能发挥实用价值。
