立式框架式工业集成作业柜体设备

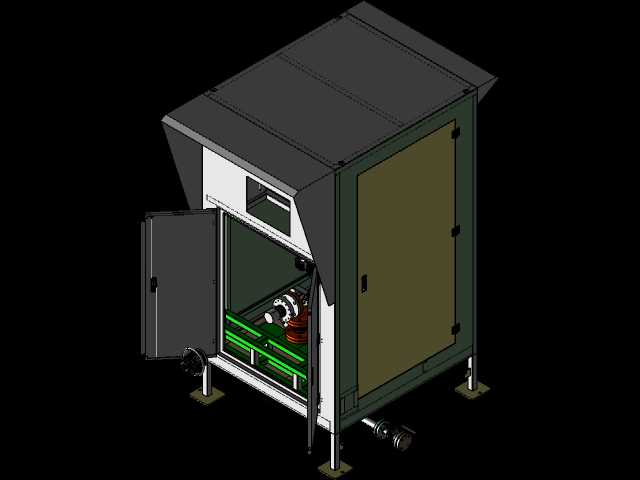

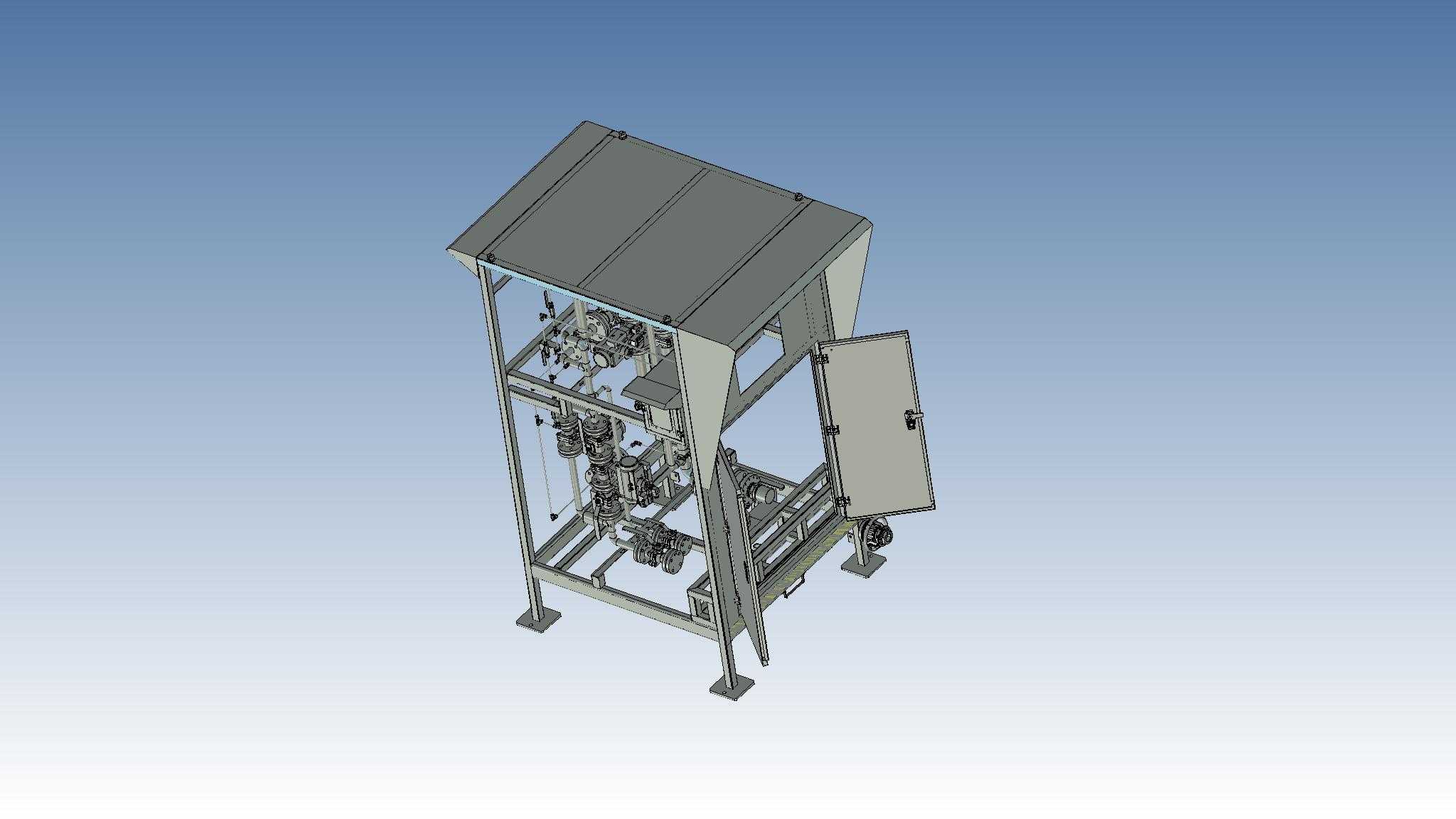

这款立式框架结构的工业集成作业柜体，主要面向车间产线旁的工序集成作业场景使用，可作为单工位多工序加工、检测或组装作业的承载主体，适配中小尺寸零部件的序内加工、装配精度核验、小件压装等生产环节，能将分散的作业工位、动力执行元件、检测传感模块整合在同一封闭框架内，减少车间零散工位的占地面积，同时避免作业过程中切屑、冷却液飞溅对周边工位造成干扰，也能对内置的精密执行元件起到防护作用，降低车间粉尘、杂物落入传动结构造成的设备磨损风险。从结构设计逻辑来看，整体采用方通焊接搭建主体承载框架，底部设置四个可调式支撑脚座，可适配车间地面存在的轻微不平整情况，安装时无需额外做预埋地基，仅需将支撑脚调整至整体框架水平即可完成固定，单台设备的安装占位宽度控制在1.2米以内，深度不超过1米，整体高度约2.2米，不会遮挡车间常规的照明光线，也适配标准厂房的层高要求，设备顶部设置整块封板，可用于安装排风接口、状态警示灯或者走线槽，侧面预留的开合检修门采用铰链连接搭配锁具固定，日常维护时无需拆解整体框架，仅需打开侧门即可接触到内部的传动、管路组件，大幅缩短日常点检和故障排查的时间。内部框架预留了多层安装位，可根据实际作业需求加装气动执行组件、伺服滑台、定位夹具或者检测探头，框架的型材安装面提前加工了标准安装孔位，无需现场二次打孔即可完成组件固定，降低现场改造的工作量。设备的开门侧预留了足够的操作空间，操作人员站在开门侧即可完成上下料、参数调整等操作，框架的边角位置全部做了倒钝处理，避免人员走动时磕碰造成划伤，整体结构的刚性经过校核，在内部组件满负载运行的情况下，框架形变量控制在0.2毫米以内，不会因为长期负载出现结构变形导致的内部组件对位偏差问题，可适配长时间连续运转的生产节拍要求。
