带截止阀结构的双联燃油过滤装置

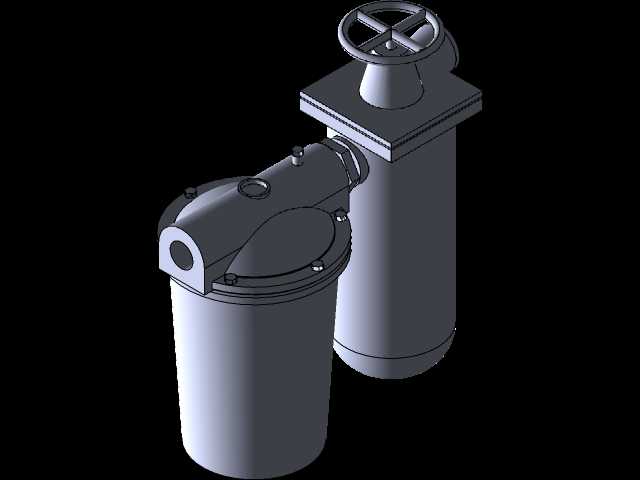

这套双联结构的燃油过滤装置，主要适配柴油动力系统的燃油供给管路，常见于工程机械、重型柴油车辆、船用柴油机组的供油回路中，核心作用是滤除燃油内的固体杂质、胶质与水分，避免高压油泵、喷油嘴等精密偶件出现异常磨损，保障燃油喷射系统的工作精度与使用寿命。装置采用双滤筒并联的结构布局，顶部集成手轮操作的截止换向阀，日常运行时可通过阀件切换实现单筒工作、单筒离线维护，全程无需切断主机供油回路，能有效规避连续作业场景下因更换滤芯造成的设备停机，适配不能随意中断动力输出的作业工况。从结构设计来看，两个滤筒采用立式圆柱壳体结构，上端通过带密封槽的方形法兰与顶部换向阀组连接，法兰面采用耐油橡胶垫片实现静密封，螺栓均布压紧的结构可承受0.6-1.0MPa的油路工作压力，不会出现燃油渗漏问题。左侧滤筒侧部设置水平方向的进油接口，接口采用标准法兰连接形式，可直接对接供油管路的对应法兰，无需额外加工过渡接头；顶部换向阀的手轮采用十字辐条结构，操作时受力均匀，即便戴防护手套也能轻松完成阀位切换，手轮下方的阀杆位置设置填料密封结构，长期操作也不会出现阀杆处渗油的问题。滤筒下端采用快开式端盖结构，端盖通过圆周均布的螺栓与筒体连接，拆卸时只需松开对应螺栓即可打开端盖更换内部滤芯，维护操作空间充足，无需拆卸周边管路即可完成滤芯更换作业。安装边界方面，整套装置的安装基面为顶部阀组的方形法兰底面，可通过支架固定在机组旁的机架上，安装时需预留滤筒下方至少200mm的操作空间，用于滤芯拆卸更换；侧向进油接口的中心高度与同规格供油管路的常规布设高度匹配，对接时无需额外调整管路走向。装置的进出口通径适配常规中型柴油机组的供油流量，双滤筒的容污量比单筒过滤器提升一倍，可延长滤芯更换周期，减少日常维护频次。内部滤芯采用轴向密封结构，安装时滤芯上端对准阀组内的出油口定位台，下端抵在滤筒底部的支撑凸台上，可避免燃油未经过滤直接从旁侧通路流向下游部件，保证过滤精度满足高压共轨燃油系统的清洁度要求。换向阀的阀位设置清晰的定位卡槽，切换到位后会有明显的触感反馈，避免操作时出现阀位不到位导致的两路同时通流或断流问题，保障油路切换过程的可靠性。
